| Номер в госреестре | 61232-15 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | SERES серии 2000G мод. SF 2000G, H2S/SF 2000G, NOx 2000G, NH3/NOx 2000G, OZ 2000G, CO 2000G, HCT 2000G (HCNM 2000G) |
| Изготовитель | "SERES Environnement", Франция |
| Год регистрации | 2015 |
| Срок свидетельства | 24.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы стационарные SERES серии 2000G модификаций SF 2000G, H2S/SF 2000G, NOx 2000G, NH3/NOx 2000G, OZ 2000G, CO 2000G, HCT 2000G (HCNM 2000G) предназначены для измерения объемной доли или массовой концентрации диоксида серы (SF 2000G), сероводорода (H2S/SF 2000G), оксида азота (NOx 2000G), аммиака (NH3/ NOx 2000G), озона (OZ 2000G), оксида углерода (CO 2000G), общего содержания углеводородов (HCT 2000G) и общего содержания углеводородов за вычетом метана (HCNM 2000G) в атмосфере населенных мест, воздухе рабочей зоны и др.
Г азоанализаторы стационарные SERES серии 2000G модификаций SF 2000G, H2S/SF 2000G, NOx 2000G, NH3/ NOx 2000G, OZ 2000G, CO 2000G, HCT 2000G (HCNM 2000G) (далее - газоанализаторы) представляют собой стационарные многоканальные приборы непрерывного действия.
Газоанализаторы выполнены одно- или многоблочными в металлическом корпусе для установки на стол или в стойку размером 19".
Принцип действия, а также основные конструктивные особенности газоанализаторов приведены в таблице 1.
Таблица 1
| Модификация газоанализатора | Определяемый компонент | Принцип действия | Количество блоков | Примечание |
| SF 2000G | Диоксид серы (SO2) | УФ-флуоресценция | 1 | По доп. заказу оснащается встроенным источником микропотока SO2 |
| H2S/SF 2000G | Сероводород (H2S) Диоксид серы (SO2) | УФ-флуоресценция | 2 (газоанализатор SF 2000G с конвертером CV 2000G) | CV 2000G используется для окисления H2S до SO2, который измеряется с помощью SF 2000G |
| NOx 2000G | Диоксид азота (NO2), сумма окислов азота (NOx) в пересчете на NO2 | Хемилюминисценция | 1 | Снабжен встроенным генератором озона для окисления молекул NO озоном до NO2 |
| NH3/NOx 2000G | Аммиак (NH3) Диоксид азота (NO2), сумма окислов азота (NOx) в пересчете на NO2 | Хемилюминисценция | 2 (газоанализатор NOx 2000G с конвертером CV 2000G) | CV 2000G используется для окисления NH3 до NO, который измеряется с помощью NOx 2000G |
| Модификация газоанализатора | Определяемый компонент | Принцип действия | Количество блоков | Примечание |
| OZ 2000G | Озон (O3) | УФ-фотометрия | 1 | |
| CO 2000G | Оксид углерода (CO) | Инфракрасный, с газовым фильтром | 1 | |
| HCT 2000G / HCNM 2000G | Общее содержание углеводородов или общее содержание углеводородов за вычетом метана (для HCNM 2000G) | Пламенно ионизационный | 3 (газоанализатор с конвертером CV 2000G, источник водорода для горения) | HCNM 2000G содержит встроенную хроматографическую колонку для отделения метана из пробы. |
На лицевой панели газоанализатора (вне зависимости от модификации) расположены клавиша включения электрического питания, клавиши управления (16 шт., расположенные блоком 4x4), а также жидкокристаллический дисплей на 4 строки по 40 символов с подсветкой, индикатор неисправности, а также ручки для установки в стойку и переноски газоанализатора.
На задней панели размещены разъемы для подключения электрического питания, внешних устройств, а также штуцера для подключения газовых линий (тип SWAGELOCK: отбор пробы, нулевой газ, калибровочный газ и др.), фильтры и пр.
Способ отбора пробы - принудительный, за счет встроенного или внешнего (устанавливаемого на выходе газоанализатора) побудителя расхода.
Г азоанализаторы обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- аналоговый выход 4-20 мА (или другой по заказу);
- цифровые выходы (интерфейс RS-232, модем, по заказу: интерфейс Jbus/Modbus, последовательный интерфейс для принтера);
- сухие контакты (неисправность, сигнализация, статус калибровки).
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение объемной доли или массовой концентрации определяемых компонентов в анализируемой среде;
- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее;
- хранение результатов измерений в энергонезависимой памяти газоанализатора (объем памяти в зависимости от модификации газоанализатора);
- формирование унифицированного выходного аналогового токового сигнала;
- формирование выходного цифрового сигнала;
- переключение контактов реле.
Газоанализаторы выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствуют степени защиты не ниже IP20 по ГОСТ 14254-96.

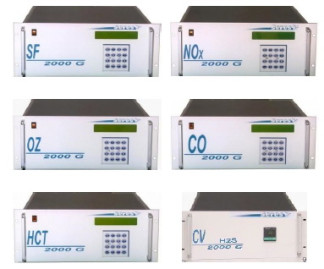

Внешний вид газоанализаторов приведен на рисунке 1.
ж) CV2000G (на примере конвертера H2S для H2S/SF 2000G)
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
- встроенное;
- автономное.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- переключение (ручное) диапазонов измерений;
- отображение результатов измерений на дисплее;
- хранение результатов измерений в энергонезависимой памяти;
- формирование выходных аналогового и цифрового сигналов;
- формирование релейного выходного сигнала;
- самодиагностику аппаратной части газоанализатора;
- корректировку нулевых показаний и чувствительности;
Встроенное ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли или массовой концентрации определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала;
3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
4) непрерывную самодиагностику аппаратной части газоанализатора.
Номер версии встроенного ПО отображается на дисплее газоанализатора при включении электрического питания.
Автономное ПО WinTrace разработано изготовителем для визуализации результатов измерений, полученных с помощью газоанализаторов, на дисплее персонального компьютера под управлением ОС семейства Microsoft Windows.
Идентификационные данные встроенного ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | SF 2000G | NOx 2000G | OZ 2000G | CO 2000G | HCT 2000G (HCNM 2000G) |
| Номер версии (идентификационный номер) ПО | SO2 H2S 2G | NH3 214 NG | OZ 20GF 7 | CO 2017 NG | HCNM 206 G |
| Цифровой идентификатор ПО | NA | NA | NA | NA | NA |
| Другие идентификационные данные (если имеются) | 27/11/2014 | 26/11/2014 | 28/11/2005 | 04/02/2009 | 30/11/2005 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | |||||
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
1) Диапазоны измерений, пределы допускаемой основной погрешности и время установления показаний газоанализаторов указаны в таблице 3.
| Модификация газоанализатора | Определяемый компонент | Диапазон показаний объемной доли определяемого компо- | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Область применения | Предел допускаемого времени ус- | |
| нента | приве денной | относи тельной | тановления показаний T0,^ | ||||
| SF 2000G и H2S/SF 2000G по каналу SO2 | Диоксид серы (SO2) | От 0 до 100 млрд-1 | От 0 до 20 млрд-1 Св. 20 до 100 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | 60 с (при расходе пробы 50 дм /ч) |
| От 0 до 500 млрд-1 | От 0 до 20 млрд-1 Св. 20 до 500 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 1000 млрд-1 | От 0 до 20 млрд-1 Св. 20 до 1000 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 5000 млрд-1 | От 0 до 5000 млрд-1 | ± 15 | - | Контроль ПДК рабочей зоны | |||
| От 0 до 10000 млрд-1 | От 0 до 4000 млрд-1 Св. 4000 до 10000 млрд-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| От 0 до 20000 млрд-1 | От 0 до 4000 млрд-1 Св. 4000 до 20000 млрд-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| H2S/SF 2000G | Сероводород (H2S) | От 0 до 100 млрд-1 | От 0 до 5 млрд-1 Св. 5 до 100 млрд-1 | ± 20 | ± 20 | Контроль ПДК атмосферного воздуха | 60 с (в циклическом режиме) |
| От 0 до 500 млрд-1 | От 0 до 5 млрд-1 Св. 5 до 500 млрд-1 | ± 20 | ± 20 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 1000 млрд-1 | От 0 до 5 млрд-1 Св. 5 до 1000 млрд-1 | ± 20 | ± 20 | Контроль ПДК атмосферного воздуха | |||
| Модификация газоанализатора | Определяемый компонент | Диапазон показаний объемной доли определяемого компо- | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Область применения | Предел допускаемого времени ус- | |
| нента | приве денной | относи тельной | тановления показаний T0,9a | ||||
| H2S/SF 2000G | Сероводород (H2S) | От 0 до 5000 млрд-1 | От 0 до 5 млрд-1 Св. 5 до 5000 млрд-1 | ± 20 | ± 20 | Контроль ПДК атмосферного воздуха | |
| От 0 до 10000 млрд-1 | От 0 до 10000 млрд-1 | ± 15 | Контроль ПДК рабочей зоны | ||||
| От 0 до 20000 млрд-1 | От 0 до 7000 млрд-1 Св. 7000 до 20000 млрд-1 | ± 20 | ± 20 | Контроль ПДК рабочей зоны | |||
| NOx 2000G и NH3/NOx 2000G по каналу NO2 | Диоксид азота (NO2), сумма окислов азота (NOx) в пересчете на NO2 | От 0 до 100 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 100 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | 30 с (при расходе пробы 30 дм3/ч) |
| От 0 до 500 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 500 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 1000 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 1000 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 5000 млрд-1 | От 0 до 1000 млрд-1 Св. 1000 до 5000 млрд-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| От 0 до 10000 млрд-1 | От 0 до 1000 млрд-1 Св. 1000 до 10000 млрд-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| От 0 до 20000 млрд-1 | От 0 до 1000 млрд-1 Св. 1000 до 20000 млрд-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| Модификация газоанализатора | Определяемый компонент | Диапазон показаний объемной доли определяемого компо- | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Область применения | Предел допускаемого времени ус- | |
| нента | приве денной | относи тельной | тановления показаний T0,9a | ||||
| NH3/NOx 2000G | Аммиак (NH3) | От 0 до 100 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 100 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | 30 с (в циклическом режиме) |
| От 0 до 500 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 500 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 1000 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 1000 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 5000 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 5000 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 10000 млрд-1 | От 0 до 10000 млрд-1 | ± 15 | - | - | |||
| От 0 до 20000 млрд-1 | От 0 до 20000 млрд-1 | ± 15 | - | - | |||
| OZ 2000G | Озон (O3) | От 0 до 100 млрд-1 | От 0 до 20 млрд-1 Св. 20 до 100 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | От 10 с до 2 мин (при расходе пробы 60 дм3/ч) |
| От 0 до 500 млрд-1 | От 0 до 20 млрд-1 Св. 20 до 500 млрд-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 1000 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 1000 млрд-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| От 0 до 5000 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 5000 млрд-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| От 0 до 10000 млрд-1 | От 0 до 50 млрд-1 Св. 50 до 5000 млрд-1 Св. 5000 до 10000 млрд-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| Модификация газоанализатора | Определяемый компонент | Диапазон показаний объемной доли определяемого компонента | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности, % | Область применения | Предел допускаемого времени установления показаний T0,9a | |
| приве денной | относи тельной | ||||||
| CO 2000G | Оксид углерода (CO) | От 0 до 10 млн-1 | От 0 до 2 млн-1 Св. 2 до 10 млн-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | 60 с (при расходе пробы 90 дм3/ч) |
| От 0 до 50 млн-1 | От 0 до 2 млн-1 Св. 2 до 50 млн-1 | ± 15 | ± 15 | Контроль ПДК атмосферного воздуха | |||
| От 0 до 100 млн-1 | От 0 до 20 млн-1 Св. 20 до 100 млн-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| HCT 2000G (HCNM 2000G) | Общее содержание углеводородов в пересчете на CH4 или общее содержание углеводородов за вычетом метана (для HCNM 2000 G) | От 0 до 10 млн-1 | От 0 до 2 млн-1 Св. 2 до 10 млн-1 | ± 15 | ± 15 | Контроль ПДК атмосферного | HCT 2000G: не более 1 мин. HCNM 2000 G: циклически 40 с / 2 мин между двумя измерениями |
| От 0 до 100 млн-1 | От 0 до 10 млн-1 Св. 10 до 100 млн-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| От 0 до 1000 млн-1 | От 0 до 100 млн-1 Св. 100 до 1000 млн-1 | ± 15 | ± 15 | Контроль ПДК рабочей зоны | |||
| Модификация | Определяе | Диапазон | показаний | Диапазон | измерений | Пределы допускаемой | Область примене- | Предел до | |
| газоанализатора | мый компо | объемной | - е р п о и л о д | объемной | доли опреде- | основной | погрешно- | ния | пускаемого |
| нент | деляемого | компо- | ляемого компонента | сти, % | времени ус | ||||
| нента | приве денной | относи тельной | тановления показаний Т0,9д | ||||||
Примечание - пересчет результатов измерений содержания определяемого компонента, выраженных в объемной доле, млн- , в массовую концентрацию следует проводить по формуле
М • P
С = С
(масс) (об)
t
273
22,41-1 1
760
объемная доля определяемого компонента, млн-1 (на дисплее газоанализатора принято обозначение “ppm”); массовая концентрация определяемого компонента, мг/м3; атмосферное давление, мм рт.ст.;
С(об)
С (масс)
P
М
t
молекулярная масса определяемого компонента, г/моль; температура анализируемой среды, °С.
Пересчет при контроле атмосферного воздуха проводят согласно РД 52.04.186-89 для условий 0 0С и 760 мм рт. ст., при контроле воздуха рабочей зоны согласно ГОСТ 12.1.005-88 для условий 20 0С и 760 мм рт. ст._
где
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от предела допускаемой основной погрешности.
3) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10°С равны 0,5 в долях от
предела допускаемой основной погрешности.
4) Время прогрева газоанализатора, мин, не более 60
5) Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности 0,5
6) Номинальное значение напряжения питания переменным током частотой 50 Гц, В 230
7) Потребляемая электрическая мощность, не более, В А:
- SF 2000G 360
- NOx 2000G 450
- OZ 2000G, CO 2000G 100
- HCT 2000G 350
- HCNM 2000G (включая CV 2000G) 510
8) Габаритные размеры и масса газоанализатора не более указанных в таблице 4.
Таблица 4
| Модификация газоанализатора | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| Высота | Ширина | Длина | ||
| SF 2000G, NOx 2000G, OZ 2000G, CO 2000G | 180 | 480 | 540 (без передней панели) | 18 |
| HCT 2000G | 180 | 480 | 530 | 18 |
| HCNM 2000G | 180 | 480 | 600 | 19 |
| CV 2000G | 180 | 480 | 280 | 10 |
9) Средняя наработка на отказ, ч 25 000
10) Средний срок службы, лет 10
Условия эксплуатации
- диапазон температуры окружающей среды, oC от 10 до плюс 35
- диапазон относительной влажности окружающей среды
при температуре 25 oC, % до 96 (без конденсации)
- диапазон атмосферного давления, кПа от 84 до 106,7
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.
Комплект поставки газоанализатора приведен в таблице 5.
Таблица 5
| Наименование | Кол-во | Примечание |
| Газоанализаторы стационарные SERES серии 2000G модификаций SF 2000G, H2S/SF 2000G, NOx 2000G, NH3/NOX 2000G, OZ 2000G, CO 2000G, HCT 2000G (HCNM 2000G) | 1 шт. | Модификация по заказу |
| Наименование | Кол-во | Примечание |
| Конвертер CV 2000G | 1 шт. | Соответственно модификации для H2S/SF 2000G, NH3/NOx 2000G, HCT 2000G / HCNM 2000G |
| Комплект ЗИП | 1 компл. | По заказу |
| Руководство по эксплуатации | 1 экз. | Соответственно модификации |
| Методика поверки МП-242-1879-2015 | 1 экз. |
осуществляется по документу МП-242-1879-2015 «Газоанализаторы стационарные SERES серии 2000G модификаций SF 2000G, H2S/SF 2000G, NOx 2000G, NH3/NOx 2000G, OZ 2000G, CO 2000G, HCT 2000G (HCNM 2000G). Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «02» марта 2015 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ в комплекте с ГС в баллонах под давлением, выпускаемыми по ТУ 6-162956-92;
- генератор нулевого воздуха модели 701, 701H, T701, T701H, 751, 751H;
- генератор газовых смесей - рабочий эталон 1-го разряда T700, 700Е, Т700И, 700ЕИ, Т700Н, T703, 703Е, Т703И, 702, Т750;
- поверочный нулевой газ азот марки А по ТУ 6-21-39-79 в баллонах под давлением;
- поверочный нулевой газ воздух марки А, Б по ТУ 6-21-5-82 в баллоне под давлением;
- азот особой чистоты сорт 1-й по ГОСТ 9293-74 в баллоне под давлением.
Методика измерений приведена в документах:
- «Г азоанализатор стационарный SERES серии 2000G модификаций SF 2000G. Руководство по эксплуатации»;
- «Газоанализатор стационарный SERES серии 2000G модификаций H2S/SF 2000G. Руководство по эксплуатации»;
- «Г азоанализатор стационарный SERES серии 2000G модификаций NOx 2000G. Руководство по эксплуатации»;
- «Г азоанализатор стационарный SERES серии 2000G модификаций NH3/NOx 2000G. Руководство по эксплуатации»;
- «Газоанализатор стационарный SERES серии 2000G модификаций OZ 2000G. Руководство по эксплуатации»;
- «Газоанализатор стационарный SERES серии 2000G модификаций CO 2000G. Руководство по эксплуатации»;
- «Г азоанализатор стационарный SERES серии 2000G модификаций HCT 2000G (HCNM 2000G). Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным SERES серии 2000G модификаций SF 2000G, H2S/SF 2000G, NOx 2000G, NHs/NOx 2000G, OZ 2000G, CO 2000G, HCT 2000G (HCNM 2000G)
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Лист № 12 Всего листов 12
4 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Техническая документация фирмы "SERES environnement", Франция.
| Зарегистрировано поверок | 63 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
