| Номер в госреестре | 61237-15 |
| Наименование СИ | Счетчики электрической энергии трехфазные многофункциональные |
| Обозначение типа СИ | КВАНТ ST 2000-10 |
| Изготовитель | ООО Завод "Промприбор", г. Владимир |
| Год регистрации | 2015 |
| Срок свидетельства | 24.07.2021 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-10 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.
Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ Р МЭК 61038-2001, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия фазных напряжений «L1», «L2», «L3», одну или две кнопки для ручного переключения режимов индикации «Просмотр». Счетчик имеет в своем составе оптический порт, который выполнен по ГОСТ Р МЭК 61107-2001.
В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).
В составе счетчиков, предназначенных для установки на опору, отсутствует ЖК-дисплей. При необходимости визуального считывания информации может использоваться дополнительное дистанционное индикаторное устройство, связь со счетчиком осуществляется по радиоканалу.
В состав счетчиков могут входить до четырех отдельных гальванически развязанных от сети дискретных выходов и до четырех отдельных гальванически развязанных от сети дискретных входов.
Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.
Структура обозначения возможных исполнений счетчика приведена ниже.
Структура условного обозначения КВАНТST2000 - 10- W - 230 *5(10) - 05S/1 - R P B In On Z U G
Наличие встроенного GSM/GPRS модема
| Наличие резервного питания
Наличие радиоинтерфейса:
Z - ZigBee
F - радиоинтерфейс 433 МГц
Наличие дискретного выхода n - количество выходов, если более 1
Наличие дискретного входа n - количество входов, если более 1
Наличие реле управление нагрузкой
Наличие интерфейса PLC
Наличие интерфейса RS-485:
R - Один интерфейс R2 - Два интерфейса
Класс точности активной/реактивной энергии
| Номинальный (максимальный) ток - А
| Номинальное напряжение - В
Вариант исполнения W - Установка в щиток W2 - Установка в щиток, модификация 2
D - Установка на DIN-рейку С - установка на опору
| Наименование
Примечание - При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Счетчики, у которых в условном обозначении присутствует символ «В», оснащены встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой
панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.
Счетчики, у которых в обозначении присутствует индекс «U», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.
Счетчики имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счетчики обеспечивают учет:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1,
2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Счетчики дополнительно обеспечивают измерение следующих параметров:
- фазных напряжений;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- фазных токов;
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мгновенной мощности по каждой фазе;
- реактивной мгновенной мощности по каждой фазе;
- полной мгновенной мощности по каждой фазе;
- коэффициентов мощности по каждой фазе.
Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счетчика (от 1 до 65000);
- заводского номера счетчика (до 30 символов);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счетчиков производится с помощью технологического программного обеспечения (конфигуратор счетчика).

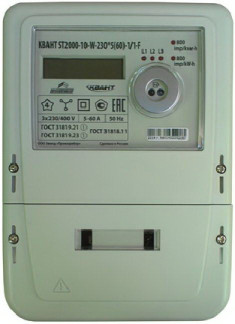

Фотографии общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, а также дистанционного индикаторного устройства приведены на рисунках 1 -5.
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия
| КВАНТST2000-10-W-23O’^60>-V1FQ ц | |
| , ssалит | W Щ • О |
| Ф Г 0 ® ЕН[ | I| |
| 3sJM.‘400V *40 А И Мл | |
| и; ijibi.i —1 ■»' ■ 11. | |
Место установки пломбы с оттиском знака поверки
ДОЭОМОС V
ЯМКТ
таз
IV8S3*
потрсывис и
ПППDOQТО UUUJDJ. ш
а?5Д5 *
% •••• г
Рисунок 5 - Общий вид дистанционного индикаторного устройства Программное обеспечение
Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Для защиты счетчика от несанкционированного вмешательства в его работу осуществлены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. ПО аппаратно защищено от записи, что исключает возможность его несанкционированной настройки и вмешательств, приводящих к искажению результатов измерений. Счетчик фиксирует попытки несанкционированного доступа в журнале событий: при несанкционированном вскрытии крышки клеммной колодки, корпуса счетчика и попытке перепрограммирования счетчика. Влиянием ПО на метрологические характеристики счетчика можно пренебречь.
Номера версий и цифровые идентификаторы ПО можно получить из счетчика с помощью конфигурационного программного обеспечения.
Идентификационные данные ПО счетчиков представлены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ST 2000-10-W | MT1 | 1.0 | 4CB9 | СRC |
| ST 2000-10- D | MT2 | 1.0 | 4FC5 | CRC |
| ST 2000-10-C | MT6 | 1.0 | FD7C | CRC |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счетчиков
| Обозначение исполнения счетчика | Класс точности при измерении энергии | |
| активной | реактивной | |
| КВАНТ ST 2000-10-x-x-1/1-x...x | 1 | 1 |
| КВАНТ ST 2000-10-x-x-1/2-x...x | 1 | 2 |
| КВАНТ ST 2000-10-x-x-0,5S/1-x...x | 0,5S | 1 |
| КВАНТ ST 2000-10-x-x-0,5S/2-x...x | 0,5S | 2 |
| КВАНТ ST 2000-10-x-x-0,2S/1-x...x | 0,2S | 1 |
| КВАНТ ST 2000-10-x-x-0,2S/2-x...x | 0,2S | 2 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков
| Тип включения счётчика | Класс точности счётчика | ||||
| 1 ГОСТ 31819.21 2012 | 0,2S ГОСТ 31819.22 2012 | 0,5S ГОСТ 31819.22 2012 | 1 ГОСТ 31819.23 2012 | 2 ГОСТ 31819.23 2012 | |
| Непосредствен ное | 0,0025 1б | 0,0011б | 0,0025 1б | 0,005 1б | |
| Через трансформаторы тока | 0,002 IHOM | 0,001 Ihom | 0,002 Ihom | 0,003 Ihom | |
Пределы относительных погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности указаны в таблице 4.
| Предел относительной погрешности измерений | ||||||||
| Фазного напря жения, % | Положительного и отрицательного отклонения напряжения, % | Фазного тока, % | Частоты, % | Откло нения частоты, % | Активной мгновенной мощности, % | Реактивной мгновенной мощности, % | Полной мгновенной мощности, % | Коэффициента мощности, % |
| ±0,4 | ±0,4 | ±1 | ±0,08 | ±0,08 | ±1 | ±1 | ±1 | ±1 |
| Примечание - погрешности измерения напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности нормируются для следующих значений входных сигналов: - напряжение - (0,75.1,2) UhoM, - ток - 0,05./б (ном) ■ ■ ■IMaKC; - частота измерительной сети - (42,5.57,5) Гц; - температура окружающего воздуха - от минус 40 до 70 °С. | ||||||||
Метрологические и технические характеристики приведены в таблице 5.
Таблица 5 - Метрологические и технические характеристики счетчиков
| Наименование характеристики | Значение параметра |
| Номинальное фазное напряжение, В | 57,7; 220; 230 |
| Базовый или номинальный ток, А | 5; 10 |
| Максимальный ток, А | 10; 50; 60; 80; 100 |
| Диапазон входных сигналов: сила тока напряжение коэффициент мощности | 0,05I6 (ном).. ^макс (0,75.1,2) Uhom 0,8 (емкостная).. .1,0...0,5 (индуктивная) |
| Диапазон рабочих температур окружающего воздуха, °С | от минус 40 до 70 |
| Относительная влажность | до 98% при 25°С |
| Рабочий диапазон изменения частоты измерительной сети счетчика , Гц | 50 ± 7,5 |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) | от 800 до 8000 |
| Диапазон значений постоянной счетчика по реактивной электрической энергии, имп./(квар-ч) | от 800 до 8000 |
| Пределы основной абсолютной погрешности часов, с/сут | ± 0,5 |
| Пределы основной абсолютной погрешности часов при отключенном питании счетчика, с/сут | ±1 |
| Пределы дополнительной температурной погрешности часов счетчика, с/(сут°С) | ± 0,15 |
| Количество десятичных знаков отсчетного устройства | не менее 8 |
| Разрешающая способность счетного механизма отсчетного устройства, кВтч, не менее: | 0,01 |
| Наименование характеристики | Значение параметра |
| Полная мощность, потребляемая каждой цепью тока | не более 0,5 В А при базовом токе, нормальной температуре и номинальной частоте |
| Полная (активная) мощность, потребляемая каждой цепью напряжения | не более 10 В А (2 Вт) при номинальном значении напряжения, нормальной температуре и номинальной частоте |
| Длительность хранения информации при отключении питания, не менее, лет | 30 |
| Срок службы батареи, не менее, лет | 16 |
| Замена батареи | с нарушением пломбы поверителя |
| Число тарифов, не менее | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, не менее | 36 месяцев |
| Глубина хранения значений электрической энергии на начало суток, не менее | 128 суток |
| Глубина хранения значений электрической энергии на начало интервала 30 минут, не менее | 128 суток |
| Глубина хранения значений электрической энергии, потребленной за интервал 30 минут, не менее | 128 суток |
| Интервал усреднения мощности для фиксации профиля нагрузки | 30 минут1) |
| Глубина хранения профиля нагрузки при интервале усреднения 30 минут, не менее | 128 суток2) |
| Количество записей в журнале событий, не менее | 1000 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 | 2 |
| Скорость обмена информацией по интерфейсам, бит/с | 9600 |
| Степень защиты от пыли и влаги по ГОСТ 1425496 | IP51, IP54, IP64 |
| Срок службы счетчика, не менее, лет | 30 |
| Средняя наработка на отказ, не менее, ч | 200000 |
| 1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = 3^^ • D30, где 1тек текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток. | |
Габаритные размеры и масса счетчиков приведены в таблице 6.
| Обозначение исполнения счетчика | Габаритные размеры (длина; ширина; высота), мм, не более | Масса, кг, не более |
| КВАНТ ST 2000-10-W-x-x-x.. x | 291; 171; 88 | 2,5 |
| КВАНТ ST 2000-10-W2-x-x-x.x | 246; 169; 57 | 2 |
| КВАНТ ST 2000-10-D-x-x-x.x | 130; 104; 71 | 2 |
| КВАНТ ST 2000-10-C-x-x-x.x | 250; 250; 120 | 2,5 |
Знак утверждения типа наносят на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 7.
Таблица 7 - Комплект поставки счетчиков
| Наименование | Обозначение | Количе ство | Примечание |
| Счетчик электрической энергии трехфазный многофункциональный КВАНТ ST 2000-10 (с клеммной крышкой) | ВЛСТ 417.00.000 | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Леска пломбировочная | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Руководство по эксплуатации | ВЛСТ 417.00.000 РЭ | 1 шт. | В электронном виде |
| Формуляр | ВЛСТ 417.00.000 ФО | 1 шт. | В бумажном виде |
| Методика поверки | ВЛСТ 417.00.000 МП | 1 шт. | В электронном виде |
| Дистанционное индикаторное устройство | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях «С», по согласованию с заказчиком может быть исключено из комплекта поставки |
| Кронштейн для крепления на опоре ЛЭП | - | 1 шт. | Поставляется только со счетчиками в корпусных исполнениях «С» |
| Упаковка | - | 1 шт. | Потребительская тара |
| Конфигурационное программное обеспечение | - | 1 шт. | В электронном виде |
| Руководство оператора | ВЛСТ 417.00.000 РО | 1 шт. | В электронном виде |
| Примечание - Последние версии конфигурационного программного обеспечения и документации размещены на официальном сайте www.sicon.ru и свободно доступны для загрузки. | |||
осуществляется по документу ВЛСТ 417.00.000 МП «Счётчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-10. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 марта 2015 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,05 или 0,1);
- универсальная пробойная установка УПУ-10;
- секундомер СОСпр-2б (класс точности 2).
Методика измерений на счетчик приведена в руководстве по эксплуатации на счетчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-10 (ВЛСТ 417.00.000 РЭ).
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным КВАНТ ST 2000-10
1. ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
2. ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».
3. ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
4. ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
5. ТУ 422860-417-10485056-14 «Счетчики электрической энергии трехфазные многофункциональные КВАНТ ST 2000-10. Технические условия».
