| Номер в госреестре | 61243-15 |
| Наименование СИ | Комплексы аппаратно-программные для измерения скорости движения |
| Обозначение типа СИ | ПТОЛЕМЕЙ-С |
| Изготовитель | ООО "Лаборатория цифрового зрения", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 31.07.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс аппаратно-программный для измерения скорости движения «ПТОЛЕМЕЙ - С» (далее комплекс) предназначен для измерений скорости транспортного средства.
Принцип действия комплекса основан на триангуляции положения регистрационного знака автомобиля по его изображениям на видеокадрах, получаемых с синхронизированных камер в известные моменты времени. Скорость вычисляется через отношение расстояния между триангулированными позициями регистрационного знака к разнице моментов триангуляции знака.
Комплекс состоит из:
-блока управления «Птолемей БУ-1»;
- IP камеры;
- кронштейна;
- ИК осветителя.
Блок управления «Птолемей БУ-1» состоит из:
- рабочей станции, которая осуществляет управление комплексом, приём и обработку данных;
- приемника ГЛОНАСС/GPS, предназначенного для приема эталонных сигналов времени от спутниковых навигационных систем ГЛОНАСС/GPS.
Корпус блока управления «Птолемей БУ-1» выполнен из жаропрочного материала. После подключения комплекса корпус блока управления закрывается на замок и пломбируется.
IP камера предназначена для видеорегистрации транспортных средств, распознавания их регистрационного государственного знака и формирования видеоизображения. Для расширения условий эксплуатации комплекса IP камеру помещают в специальный термостатированный кожух с терморегулятором, что позволяет расширить рабочий температурный диапазон комплекса.
IP камеры вместе с ИК осветителем размещены на стальном кронштейне, на известном расстоянии друг от друга и под определенным углом.
Комплекс соединяется с внешней компьютерной сетью, посредством которой результаты измерений в специальном формате отправляются на сервер.

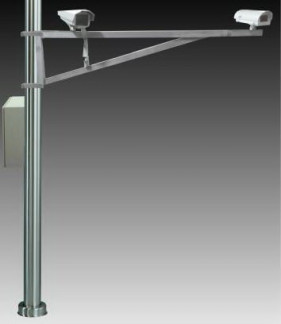

Внешний вид комплекса представлен на рисунке 1. Внешний вид блока управления «Птолемей БУ-1» с местом его пломбировки представлен на рисунке 2.
Комплекс поставляется вместе со встроенным программным обеспечением.
Встроенное ПО функционирует в блоке управления «Птолемей БУ-1» и предназначено:
- для определения положения регистрационных знаков автомобилей на изображениях;
- для вычисления положения регистрационных знаков в пространстве методами триангуляции;
- для вычисления скорости транспортного средства по результатам триангуляции положения регистрационного знака;
- для отправки результатов измерений по сети на удаленный сервер;
- для настройки компонентов комплекса;
- для калибровки взаимного положения камер;
- для настройки режима связи комплекса с сервером;
Все программное обеспечение является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения | |
| Идентификационное наименование ПО | Птолемей-ПО 1.0 | |
| ParkFixMetrology DLL.dll | ParkFixMetrology DLL64.dll | |
| Номер версии (идентификационный номер) ПО | 1 | |
| Цифровой идентификатор ПО* | 864aa265e99a66c4 401660b8f322c86f | 7338a91ea92a96f2 e10bfa1ebcf5a6d8 |
| Алгоритм вычисления цифрового идентификатора ПО | Md5 | Md5 |
| Другие идентификационные данные (если имеются) | - | - |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Для защиты от несанкционированного доступа к ПО используется пломбирование блока управления, механически блокирующее возможность доступа модулям комплекса.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014
Метрологические и технические характеристики комплекса приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений скорости, км/ч | от 5 до 250 |
| Пределы допускаемой абсолютной погрешности | |
| измерений скорости, км/ч | |
| - в диапазоне от 5 до 100 км/ч | ± 2 |
| - в диапазоне от 100 до 250 км/ч | ± 0,02 V где V - измеряемая скорость, км/ч |
| Масса, кг, не более: | |
| - Блока управления | 60 |
| - IP камеры в кожухе | 5 |
| - кронштейна | 35 |
| - ИК осветителя | 5 |
| Габаритные размеры, мм, не более: | |
| - блока управления | 400 х 800 х 300 |
| - IP камеры | 134 х 88 х 273 |
| - кронштейна | 2010x500x430 |
| - ИК осветитель | 150 х 300 х 300 |
| Параметры электропитания: | |
| -напряжение переменного тока, В | 220+10 |
| -частота, Гц | 50±0,5 |
| Потребляемая мощность комплекса, Вт, не более | 800 |
| Рабочие условия эксплуатации: -атмосферное давление, кПа | 63 - 101 |
| -относительная влажность при температуре окружающего воздуха 30 °С, % -температура окружающей среды, °С | до 95 от минус 40 до плюс 60 |
| Срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 50000 |
Знак утверждения типа наносится на корпус блока управления несмываемой краской и на титульный лист руководства по эксплуатации типографским способом.
Комплектность комплекса приведена в таблице 3.
| Наименование | Кол-во, шт. | Примечание |
| Блок управления «Птолемей БУ-1» | 1 | Комплект поставки определяется при заказе |
| IP камера в кожухе К1(К2) | 2 | |
| Кронштейн | 1 | |
| Кабель Gigabit Ethernet | 2 | |
| ИК осветитель | 1-8 | |
| Комплект эксплуатационной документации: - Руководство по эксплуатации АИТС.401144.002РЭ - Паспорт АИТС.401144.002ПС - Комплекс аппаратно-программный для измерения скорости движения «ПТОЛЕМЕЙ - С». Программное обеспечение | 1 | Не менее одного экземпляра на партию |
| МП 253-2014-295 «Комплекс аппаратно-программный для измерения скорости движения «ПТОЛЕМЕЙ-С». Методика поверки» | 1 |
осуществляется по документу МП 253-2014-295 «Комплекс аппаратно-программный для измерения скорости движения «ПТОЛЕМЕЙ-C». Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в мае 2015 г.
Основные средства поверки:
Рулетка измерительная металлическая Р20УЗГ, диапазон измерений от 0 до 20 м, пределы допускаемой погрешности измерений ± 1 мм.
Методика измерений содержится в документе АИТС.401144.002РЭ «Комплекс аппаратно-программный для измерения скорости движения «ПТОЛЕМЕЙ-C». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам аппаратно-программным для измерения скорости движения «ПТОЛЕМЕЙ-С»
1. Технические условия АИТС.401144.002ТУ «Комплекс аппаратно-программный для измерения скорости движения «ПТОЛЕМЕЙ-С». Технические условия».
