| Номер в госреестре | 61244-15 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | LAG ППЦ-32 |
| Изготовитель | "LAG Trailers NV", Бельгия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

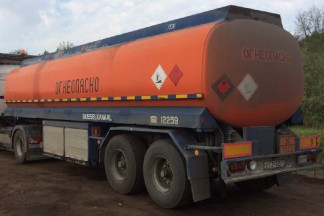

Полуприцепы-цистерны LAG ППЦ-32 (далее - цистерны) предназначены для измере-
3
ний объема нефтепродуктов плотностью от 700 до 860 кг/м .
Принцип работы цистерн основан на заполнении ее нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
Цистерны представляют собой алюминиевый сварной корпус, имеющий чемоданообразную форму. Внутри имеются перегородки-волнорезы с отверстиями-лазами. Цистерны состоят из четырех секций. Каждая секция является мерой полной вместимости. Горловины секций круглой формы. Планка указателя уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с наливным отверстием и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
Ходовая часть цистерн содержит: тележку с пневматической подвеской осей, тормозную систему с антиблокировочным устройством (АБС), тормоз стояночный, опоры стояночные, устройство для крепления запасных колес и электрооборудование.
Электрооборудование цистерн включает в себя:
- приборы внешней световой сигнализации;
- электропроводку;
На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
На рисунке 1 приведено обозначение место расположения заклепки для нанесения оттиска поверительного клейма для защиты от несанкционированного изменения положения планки уровня налива.
Основные характеристики приведены в таблице 1. Таблица 1
| Параметр | Значение | |
| Номер цистерны | 89176 | 88884 |
| Номинальная вместимость, дм3 | 32000 | |
| Вместимость 1 секции, дм3 | 9610 | 9760 |
| Вместимость 2 секции, дм3 | 4790 | 4830 |
| Вместимость 3 секции, дм3 | 9990 | 6850 |
| Вместимость 4 секции, дм3 | 7530 | 10950 |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью цистерны, %, не более | ±1,5 | |
| Масса цистерны, кг, не более | 5560 | |
| Длина цистерны, мм, не более | 9400 | |
| Высота цистерны, мм, не более | 1700 | |
| Ширина цистерны, мм, не более | 2450 | |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 50 | |
наносится на руководство по эксплуатации типографским способом. Комплектность средства измерений
Комплект поставки цистерн приведен в таблице 2. Таблица 2
| Комплектующие | Количество |
| Цистерна | 2 шт. |
| Рукав напорно-всасывающий | 2 шт. |
| Комплект запасных частей (колесо запасное, ключ для гаек колес) | 2 комплекта |
| Средства пожаротушения (огнетушитель порошковый, ящик для песка, полотно асбестовое) | 2 комплекта |
| Приспособления заземляющие (провод заземления многожильный медный, штырь заземления, цепочка заземления стальная) | 2 комплекта |
| Руководство по эксплуатации | 2 экз. |
осуществляется по ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна LAG ППЦ-32».
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам LAG ППЦ-32
1. ГОСТ 8.470-82. ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
