| Номер в госреестре | 61247-15 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | ППЦ-СН |
| Изготовитель | ООО "ФоксТанк Моторс", г.Нижний Новгород |
| Год регистрации | 2015 |
| Срок свидетельства | 31.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны ППЦ-СН (далее - цистерны) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип работы цистерн основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
Цистерна изготовлена из стали в виде горизонтального резервуара, имеющего в поперечном сечении круглую форму. Цистерна делится на внутренние герметичные отсеки и усилена волнорезами. Каждый отсек цистерны оборудован заливной горловиной прямоугольной формы с установленной планкой уровня налива из металлического угольника и является мерой полной вместимости.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос по дополнительному заказу.
Рама цистерны соединена с корпусом болтовым соединением и является связующим звеном между корпусом цистерны и осями.

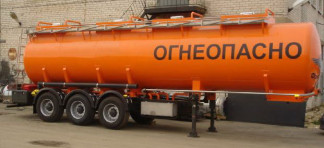

На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Фактическая вместимость каждого отсека указывается на алюминиевой табличке, приклепанной к горловине каждого отсека, и удостоверяется оттиском поверительного клейма. На рисунке 1 приведено обозначение места расположения маркировочной таблички и заклепки для нанесения оттиска поверительного клейма.
Основные характеристики приведены в таблице 1. Таблица 1
| Цистерна | Номинальная вместимость, 3 дм | Масса снаряженной цистерны, кг, не более | Длина цистерны, мм, не более | Высота цистерны, мм, не более | Ширина цистерны, мм, не более |
| ШЩ-СН-335 | 33500 | 7900 | 10450 | 3850 | 2500 |
| ШЩ-СН-320 | 32000 | 7800 | 10330 | 3850 | 2500 |
| ШЩ-СН-300 | 30000 | 7700 | 10050 | 3850 | 2500 |
| ШЩ-СН-280 | 28000 | 7600 | 10180 | 3750 | 2500 |
| ШЩ-СН-270 | 27000 | 7500 | 10030 | 3750 | 2500 |
| ШЩ-СН-260 | 26000 | 7400 | 9820 | 3750 | 2500 |
| ШЩ-СН-250 | 25000 | 7300 | 9630 | 3750 | 2500 |
Пределы допускаемой относительной погрешности при измерении объема ±0,4 %. Температура окружающей среды при эксплуатации от минус 45°С до плюс 50 °С.
Наносится на маркировочную табличку фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплект поставки цистерны приведен в таблице 2. Таблица 2
| Комплектующие | Обозначение | Количество | Примечание |
| Полуприцеп-цистерна | ШЩ-СН | 1 шт. | |
| Запасные части, инструменты и принадлежности | 1 комплект | в соответствии с формуляром | |
| Руководство по эксплуатации | ППЦ-СН.РЭ | 1 шт. | |
| Формуляр | 966611-000 ФО | 1 шт. |
осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки». Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна ППЦ-СН» ППЦ-СН.РЭ.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам ППЦ-СН
1. ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы параметры и общие технические требования.
2. ТУ 4525-008-62239059-2009. Технические условия. Полуприцеп-цистерна ППЦ для перевозки жидкой продукции.
