| Номер в госреестре | 61250-15 |
| Наименование СИ | Уровнемеры лазерные |
| Обозначение типа СИ | LM 80 и LM 200 |
| Изготовитель | "ABB Inc.", Канада |
| Год регистрации | 2015 |
| Срок свидетельства | 12.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры лазерные LM 80 и LM 200 предназначены для бесконтактного измерения уровня и расстояния, до гранулированных твердых материалов и непрозрачных жидкостей.
Принцип действия уровнемеров основан на измерении интервала времени между излучением и получением отраженного от поверхности контролируемой среды лазерного импульса.

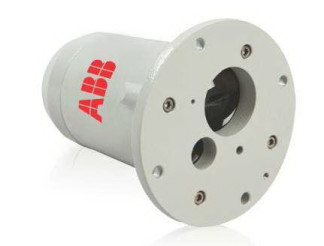

Корпус уровнемеров выполнен в виде цилиндра. В уровнемерах используются два лазерных источника излучения: инфракрасный импульсный, используемый для измерения уровня и расстояния, и видимый, красный лазерный указатель, указывающее место, до которого измеряется расстояние. В передней части корпуса имеются два встроенных окна оптического приемника и измерительного лазера. Для предотвращения оседания пыли на окнах уровнемера используется защитная пылевая трубка (поставляется по требованию заказчика).
Настройка уровнемеров и отображение результатов измерений обеспечивается с помощью устройства связи и конфигурации с локальным дисплеем (LCD2) (поставляется по требованию заказчика), либо с помощью персонального компьютера через девятипиновый разъем DB9, порт RS-232.
:Й
*)
я
*•)
LM 200
| «9 | |
| ж | |
| >г | * ' ВР |
| ч | t * |
| # * | |
| LM 80 |
Лист № 2 Всего листов 4
Для защиты от несанкционированного доступа место соединения корпуса уровнемера с клеммной коробкой пломбируется самоклеющейся пломбой. Материал самоклеющейся пломбы, разрушаемый при повороте крышки клеммной коробки и при отклеивании, не допускающий повторного наклеивания.
Программное обеспечение (ПО) уровнемеров лазерных служит для преобразования измеренного расстояния в токовый выход 4-20 мА или в цифровой выход, для настройки опций, связанных с аналоговым выходом 4-20 мА и релейными выходами. ПО позволяет настраивать параметры для фильтрации, сглаживания и адаптации к условиям применения уровнемеров.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LM Family Rev 2 22.hex |
| Номер версии (идентификационный номер) ПО | Rev2 22 |
| Цифровой идентификатор ПО (MD5) | e9e4d49d77cd789b0313 0c24b18c7e27 |
| Другие идентификационные данные | — |
Метрологические характеристики уровнемеров нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения уровнемеров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция уровнемеров исключает возможность несанкционированного влияния на ПО уровнемеров и измерительную информацию, включая механическое опломбирование.
Таблица 2
| Наименование характеристики | LM80 | LM200 |
| 1 | 2 | 3 |
| Диапазон измерений, м - темные цветные поверхности | 0,5 ... 30 | 0,5 ... 40 |
| - светлые цветные поверхности | 0,5.100 | 0,5.190 |
| Расходимость пучка, град. | < 0,3 | < 0,2 |
| Степень защиты корпуса | IP 66 | |
| Разрешение | ±10 мм | |
| ±7 мм со скользящим окном 12 секунд | ||
| Предел допускаемой абсолютной погрешности из | ±30 мм | |
| мерения уровня, не более | ± 25 мм со скользящим окном 12 секунд | |
| Напряжение питания, DC, В | 18 - | 32 |
| Максимальная нагрузка в рабочем режиме, А: пиковый | 0,40 | 0,40 |
| длительно | 0,20 | 0,20 |
| при наличии обогрева оптики: пиковый | 0,52 | 0,55 |
| длительно | 0,32 | 0,35 |
| Аналоговый выход, мА | 4- 20 | |
| Коммуникация для настройки и диагностики | RS 232 | |
| Реле 2 x SPST программируемые реле, А | 1 | |
| Оптическая апертура, мм | 90 | 100 |
| Масса, кг, не более | 6 | |
| 1 | 2 | 3 |
| Г абаритные размеры 0 х L, мм, | 140х172 | 127х303 |
| Условия эксплуатации: Диапазон температуры окружающей среды, °С Диапазон температуры измеряемой среды, °С при наличии обогрева оптики (версии AC, SC), °С Атмосферное давление, кПа Диапазон относительной влажности воздуха, % | от минус 40 до плюс 60 от минус 40 до плюс 60 от минус 40 до плюс 45 от 87 до 106,7 до 100 | |
| Средний срок службы, лет | 25 | |
наносится на центральную часть лицевой панели уровнемеров флексографским способом и в центр титульного листа руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество, шт. | Примечание |
| Уровнемер лазерный | 1 | |
| Карманное устройство связи LCD2 | 1 | |
| Пылезащитная трубка | 1 | по заказу |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 |
осуществляется согласно МП 2511/0023-2007 «Инструкция. ГСИ. Уровнемеры лазерные LM. Методика поверки.», утверждена ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» в марте 2007 г.
Основные средства поверки:
- Установка поверочная 1-го разряда в диапазоне 0,01 - 20 м и погрешностью не более ± 0,3 мм.
изложено в руководстве по эксплуатации «Уровнемеры лазерные LM80» и «Уровнемеры лазерные LM200»
Нормативные и технические документы, устанавливающие требования к уровнемерам лазерным LM 80 и LM 200
1. ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
2. Техническая документация фирмы «ABB Inc.», Канада.
| Зарегистрировано поверок | 36 |
| Поверителей | 5 |
| Актуальность данных | 08.12.2024 |
