| Номер в госреестре | 61254-15 |
| Наименование СИ | Микрометры электронные |
| Обозначение типа СИ | S_Mike PRO |
| Изготовитель | "Sylvac S.A.", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

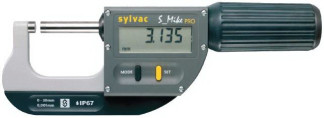

Микрометры электронные S_Mike PRO (далее - микрометры) предназначены для измерений наружных размеров изделий контактным методом.
Конструктивно микрометры состоят из металлической скобы, пятки и невращающегося микрометрического винта, вставленных в скобу. Подача микрометрического винта осуществляется вращением барабана. Микрометры оборудованы стопорным устройством и фрикционом. Отсчет показаний осуществляется по электронноцифровому устройству. К микрометрам, у которых нижняя граница диапазона измерений отлична от нуля, прилагается установочная мера. На электронно-цифровых отсчетных устройствах микрометров расположены жидкокристаллический дисплей и функциональные кнопки, позволяющие включать и выключать микрометры, а также осуществлять установку нижней границы диапазона измерений и предустановку значений.
Исполнения микрометров отличаются диапазоном измерений, абсолютной погрешностью измерений, а также типом рабочих поверхностей микрометрического винта и пятки (плоскость, сфера). Также в некоторых исполнениях существует возможность изменения измерительного усилия.
Микрометры могут быть подключены к персональному компьютеру через протоколы связи RS232 и Bluetooth (только для исполнений 903.0306, 903.0606, 903.1006).
Питание микрометров осуществляется от элемента питания CR2302.
Микрометры имеют класс защиты IP67 по ГОСТ 14254-96.
Микрометры работают со встроенным программным обеспечением (ПО). ПО обеспечивает отображение результата измерений, предустановку значений, сбор, обработку и передачу данных.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | V1.01 |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Микрометры могут работать с автономным программным обеспечением «GageWage». При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Основные метрологические характеристики микрометров представлены в таблице 2.
Таблица 2
| Исполнение | Диапазон измерений, мм | Дискретность измерений, мм | Пределы допускаемой абсолютной погрешности, мкм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | Допуск параллельности плоских измерительных поверхностей, мкм | Допуск плоскостности измерительных поверхностей, мкм |
| 903.0300 | 0-30 | ±3 | 5; 10 | 2,0 | |||
| 903.0600 | 30-66 | ±4 | 2,0 | ||||
| 903.1000 | 66-102 | ±5 | 10 | 3,0 | |||
| 903.1360 | 100-136 | ±7 | 3,0 | ||||
| 903.1600 | 125-161 | ±8 | 3,0 | ||||
| 903.0301 | 0-25 | ±3 | 5; 10 | 2,0 | |||
| 903.0601 | 25-60 | ±4 | 2,0 | ||||
| 903.1001 | 60-95 | ±5 | 10 | 3,0 | |||
| 903.1361 | 95-120 | ±6 | 3,0 | 0,6 | |||
| 903.1601 | 120-145 | ±7 | 3,0 | ||||
| 903.0302 | 0-25 | 0,001 | ±3 | 5; 10 | 2 | 2,0 | |
| 903.0602 | 25-60 | ±4 | 2,0 | ||||
| 903.1002 | 60-95 | ±5 | 10 | 3,0 | |||
| 903.1302 | 95-120 | ±6 | 3,0 | ||||
| 903.1602 | 120-145 | ±7 | 3,0 | ||||
| 903.0303 | 0-30 | ±4 | 5 | 2,0 | |||
| 903.0304 | 0-25 | ±3 | - | ||||
| 903.0305 | 0-25 | ±4 | 5; 10 | - | - | ||
| 903.0306 | 0-30 | ±3 | 2,0 | ||||
| 903.0606 | 30-66 | ±4 | 10 | 2,0 | 0,6 | ||
| 903.1006 | 66-102 | ±5 | 3,0 |
Основные технические характеристики микрометров представлены в таблице 3.
Таблица 3
| Исполнение | Характеристики микрометрического винта | Г абаритные размеры (длина, ширина, высота), мм, не более | Масса, кг, не более | ||
| Измерительное перемещение, мм | Размеры гладкой части, мм | Диаметр барабана, мм | |||
| 903.0300 | 30 | 174x63x28 | 0,30 | ||
| 903.0600 | 36 | 230x86x28 | 0,45 | ||
| 903.1000 | 36 | 06,5 | 269x106x28 | 0,55 | |
| 903.1360 | 36 | 306x151x28 | 0,80 | ||
| 903.1600 | 36 | 339x169x28 | 1,00 | ||
| 903.0301 | 25 | 176x63x28 | 0,30 | ||
| 903.0601 | 35 | 231x85x28 | 0,45 | ||
| 903.1001 | 35 | 02 | 270x149x28 | 0,55 | |
| 903.1361 | 25 | 307x149x28 | 0,80 | ||
| 903.1601 | 25 | 340x167x28 | 1,00 | ||
| 903.0302 | 25 | 28 | 176x63x28 | 0,30 | |
| 903.0602 | 35 | 231x85x28 | 0,45 | ||
| 903.1002 | 35 | 6,5x0,75 | 270x106x28 | 0,55 | |
| 903.1302 | 25 | 307x149x28 | 0,80 | ||
| 903.1602 | 25 | 340x167x28 | 1,00 | ||
| 903.0303 | 30 | 025 | 174x63x28 | 0,30 | |
| 903.0304 | 25 | 174x63x28 | 0,30 | ||
| 903.0305 | 25 | 174x63x28 | 0,30 | ||
| 903.0306 | 30 | 06,5 | 174x63x28 | 0,30 | |
| 903.0606 | 36 | 230x86x28 | 0,45 | ||
| 903.1006 | 36 | 269x106x28 | 0,55 | ||
Диаметр сферических измерительных поверхностей микрометров исполнения 903.0304, 903.0305, мм 7
Шероховатость Ra измерительных поверхностей микрометров и установочных мер, мкм, не более 0,08
Основные метрологические характеристики установочных мер приведены в таблице 4.
Таблица 4
| Наименование характеристики и единицы измерений | Значение характеристики для установочных мер номинального диаметра, мм | ||
| 50 | 75 | 125 | |
| Допускаемое отклонение длины установочных мер от номинального размера, мкм, не более | ±0,5 | ||
| Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм, не более | 0,5 | ||
Условия эксплуатации:
о/~'
от 16 до 24; от 40 до 80; от 84 до 106,7.
7
7000.
- диапазон температуры окружающего воздуха, С
- диапазон относительной влажности окружающего воздуха, %
- диапазон атмосферного давления, кПа
Средний срок службы, лет Наработка на отказ, ч
наносится резиновым клише на титульный лист руководства по эксплуатации и на скобу микрометров в виде наклейки.
Комплектность микрометров представлена в таблице 5.
Таблица 5
| № п/п | Наименование | Количество, шт. |
| 1 | Микрометр | 1 |
| 2 | Установочная мера * | 1 |
| 3 | Регулировочный ключ | 1 |
| 4 | Элемент питания CR2302 | 1 |
| 5 | Футляр | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Методика поверки МП 2512-0002-2015 | 1 |
* для микрометров с нижней границей диапазона измерений, отличной от нуля.
осуществляется по документу МП 2512-0002-2015 «Микрометры электронные S_Mike PRO. Методика поверки.», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 апреля 2015 г.
Основными средствами поверки являются меры длины концевые плоскопараллельные
3-го разряда по ГОСТ Р 8.763-2011.
Методика измерений приведена в документе «Микрометры электронные S_Mike PRO. Руководство по эксплуатации», 2015 год.
Нормативные и технические документы, устанавливающие требования к микрометрам электронным S_Mike PRO
Техническая документация фирмы «Sylvac S.A.» (Швейцария).
