| Номер в госреестре | 61256-15 |
| Наименование СИ | Калибраторы частичных разрядов |
| Обозначение типа СИ | 9216 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы частичных разрядов 9216 (далее по тексту-калибраторы) предназначены для воспроизведения электрических импульсов с заданной величиной заряда. Используются для калибровки измерителей частичных разрядов при испытаниях высоким напряжением электротехнических устройств - трансформаторов тока и напряжения, электрических двигателей, кабельных линий.
Принцип действия калибратора основан на заряде до известного напряжения конденсатора известной емкости и разряде его на нагрузку, обеспечивая тем самым получение на нагрузке электрических импульсов с требуемой величиной заряда. Это позволяет провести калибровку измерителей частичных разрядов перед испытанием названных выше устройств с учетом особенностей их конструкции, размещения и соединения.
Выходные импульсы калибратора имеют крутой фронт и экспоненциальный срез. Величина заряда электрического импульса может быть установлена в четырех фиксированных значениях.
Конструктивно калибратор выполнен в прямоугольном металлическом корпусе. На верхней панели корпуса расположен переключатель импульсов. На боковой поверхности расположены гнезда для подключения калибратора при работе - калибровке измерителя частичных разрядов.
Электропитание калибратора осуществляется от батареи.

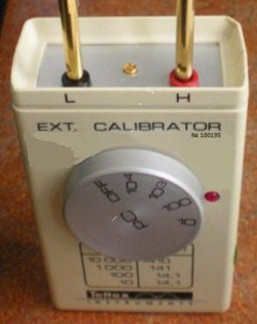

Внешний вид калибратора показан на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| Величина разряда генерируемых электрических импульсов, пКл | 10, 100, 1000, 10000 |
| Пределы допускаемой относительной погрешности величины разряда генерируемых электрических импульсов, % | ±5 |
| Частота повторения генерируемых электрических импульсов, Гц | от 90 до 900 |
| Фазный угол, градус | 0 |
| Время фронта импульса не более, нс | 100 |
| Длительность импульса не более, мкс | 20 |
| Время спада импульса, не более, мкс | 500 |
| Напряжение питания, В | 9 |
| Г абаритные размеры длина х ширина х высота, не более, мм | 110x67x42 |
| Масса, кг, не более | 0,2 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха не более, % - атмосферное давление, кПа | от минус 5 до 40 80 84-106 |
| Средняя наработка до отказа, ч | 130000 |
| Средний срок службы, лет | 15 |
Калибратор в части требований к электромагнитной совместимости соответствует ГОСТ Р 51318.22-2006 (СИСПР 22-97), ГОСТ Р 51318.24-99 (СИСПР 24-97).
По способу защиты человека от поражения электрическим током калибратор соответствует классу III по ГОСТ Р МЭК 60950-1-2005.
наносят печатным способом на титульные листы эксплуатационной документации и самоклеящейся этикеткой на корпус калибратора.
Таблица 2
| Наименование | Количество, шт. |
| Калибратор частичных разрядов 9216 | 1 |
| Кабель соединительный | 2 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 18-262-2015 «ГСИ. Калибраторы частичных разрядов 9216. Методика поверки», утвержденному ФГУП «УНИИМ» в апреле 2015 г.
Перечень основных средств поверки: осциллограф цифровой запоминающий Ku=±1,5%; Кт = ±
0,01% (например, WaveJet 352).
Методики (методы) измерений
Методика измерений входит в состав технической документации фирмы Haefely Test AG.
Лист № 3 Всего листов 3
Нормативные и технические документы, устанавливающие требования к калибраторам частичных разрядов 9216
ГОСТ Р 8.761-2011 "ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения".
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы Haefely Test AG, Базель, Швейцария.
