| Номер в госреестре | 61260-15 |
| Наименование СИ | Манометры |
| Обозначение типа СИ | МТК-ОП |
| Изготовитель | ООО "Манометр", г.Энгельс |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры МТК-ОП (далее - приборы) моделей 1058, 1054 предназначены для измерений избыточного постоянного и переменного давлений не кристаллизующихся при рабочих температурах жидкостей и газов, нейтральных по отношению к материалам.
Принцип действия приборов основан на уравновешивании измеряемого давления силой упругой деформации одновитковой трубчатой пружины, перемещение свободного конца которой преобразуется передаточным механизмом в угловое перемещение показывающей стрелки.
В передаточный механизм, закрепленный между двумя платами, входят поводок, ползунок, сектор и трибка; с закрепленной на ней спиральной пружиной для компенсации люфтов в механизме.
Отсчетное устройство выполнено и виде круговой шкалы и показывающей стрелки, насаженной на ось трибки.
Манометры модели 1058 отличаются от модели 1054 геометрическими размерами чувствительного элемента.

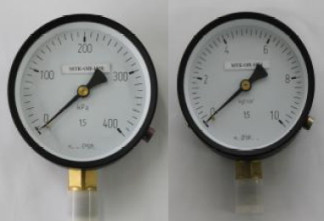

Фотография общего вида приборов приведена на рисунке 1.
Класс точности и пределы измерений приборов приведены в таблице 1.
Таблица 1
| Модель | Класс точности | Верхние пределы измерений |
| Избыточного давления | ||
| кПа (кгс/см2) | ||
| 2,5 | 100 (1); | |
| 1058 | 1,5; 2,5 | 400 (4) |
| 1,5; 2,5 | 600(6) | |
| МПа (кгс/см2) | ||
| 2,5 | 0,1(1) | |
| 1,5; 2,5 | 0,4(4) | |
| 1,5; 2,5 | 0,6(6) | |
| 1,5; 2,5 | 1(10) | |
| 1054 | 1,5; 2,5 | 1,6(16) |
| 1,5; 2,5 | 2,5(25) | |
| 1,5; 2,5 | 4(40) | |
| 1,5; 2,5 | 6(60) |
Вариация показаний приборов не превышает класс точности.
Диапазоны рабочих температур, оС от минус 50 до плюс 60
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением
температуры окружающей среды, % /10 °С ± 0,5
Габаритные размеры, мм: (высота со штуцером, диаметр, толщина) 142,5*100*50
Присоединительная резьба G1^ или М20* 1,5
Масса, кг, не более 0,5
наносится на циферблат офсетной печатью, на эксплуатационную документацию типографским способом.
В комплект поставки входят:
1) прибор - 1 шт.
2) паспорт (совмещённый с руководством по эксплуатации) - 1 экз.
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:
- манометры грузопоршневые МВП-2,5; МП-6; МП-60; МП-600 класс точности 0,02.
Методика измерений приведена в документе 3.9060.284-01 ПС. Манометры МТК-ОП. Паспорт».
Нормативные и технические документы, устанавливающие требования к манометрам МТК-ОП
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
ГОСТ Р 8.802-2012. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
ТУ 25.05.ЭД3.1774-2014 «Манометры МТК-ОП. Технические условия».
| Зарегистрировано поверок | 540 |
| Поверителей | 27 |
| Актуальность данных | 19.09.2024 |
