Станции катодной защиты Тверца-СМ, 61261-15

Назначение

Станции катодной защиты «Тверца-СМ» (далее по тексту - станции) предназначены для воспроизведения напряжения и силы постоянного тока и измерения воспроизводимого напряжения и силы постоянного тока.

Описание

Принцип действия станций основан на формировании цифровых сигналов с помощью блока управления, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении с помощью аппаратного блока.

Станции работают либо в режиме стабилизации тока либо в режиме стабилизации напряжения.

Станции имеют три варианта комплектации:

-    I-вариант, 1 преобразователь мощности.

-    II-вариант, 2 преобразователя мощности.

-    Ш-вариант, 3 преобразователя мощности.

В режиме стабилизации тока станции являются регулируемым источником стабилизированного постоянного тока:

-    I-вариант от 0 до 20 А при выходном напряжении не более 50 В.

-    II-вариант от 0 до 40 А при выходном напряжении не более 50 В.

-    Ш-вариант от 0 до 60 А при выходном напряжении не более 50 В.

В режиме стабилизации напряжения станции являются регулируемым источником стабилизированного постоянного напряжения:

-    I-вариант от 0 до 50 В при выходном токе не более 20 А.

-    II-вариант от 0 до 50 В при выходном токе не более 40 А.

-    Ш-вариант от 0 до 50 В при выходном токе не более 60 А.

Станции конструктивно выполнены в виде металлического шкафа с расположенными внутри контроллером управления, преобразователем мощности (I, II, III), электросчетчиком, блоками защиты по входу и выходу, элементами коммутации и противогрозовой защиты.

На передней панели станций расположены:

-    электросчетчик;

-    блок защиты от перенапряжений сети;

-    клеммы подключения нагрузки;

-    клеммы подключения электродов сравнения длительного действия для измерения защитного потенциала;

-    алфавитно-цифровые индикаторы режимов работы станции (контроллер, преобразователь мощности);

-    кнопки управления станцией.

Станции используются для электрохимической защиты трубопроводов и металлических конструкций от коррозии.

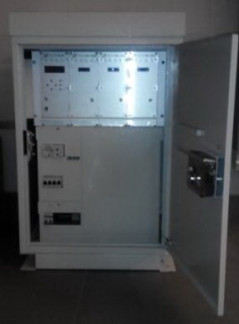

Внешний вид станций и схема пломбирования стаций представлены на рисунке 1.

Место

пломбирования

Рисунок 1 - Внешний вид и схема пломбирования

Программное обеспечение

Встроенное программное обеспечение станций является метрологически значимым. Оно может быть проверено, установлено или переустановлено на заводе-изготовителе с использованием специальных программно-технических устройств, поэтому при поверке встроенное программное обеспечение не проверяется.

Внешнее ПО «GSM Monitor» устанавливается на персональный компьютер и предназначено для сбора информации со станций, хранения и представления пользователю в удобном виде. Метрологически значимой его частью является сервер SKZMainModule.exe. Ин-дентификационные характеристики ПО CRP «Тверца-СМ» приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамерен

ных изменений - «Низкий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазоны воспроизведения и измерения величин, а также пределы допускаемых основных и дополнительных погрешностей измерений приведены в таблице 2.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Таблица 2

Нормальные условия применения:

-    температура окружающего воздуха от 10 до 30 °С;

-    относительная влажность воздуха от 30 до 80 %;

-    атмосферное давление от 84 до 106,7 кПа.

Рабочие условия применения:

-    температура окружающего воздуха от минус 40 до плюс 45 °С;

-    относительная влажность воздуха 100 % при температуре окружающего воздуха плюс 25 °С;

Электропитание станций осуществляется при питании от сети переменного тока частотой 50 Гц ± 5 % напряжением от 175 до 253 В.

Мощность, потребляемая станциями от сети переменного тока при максимальном выходном токе и выходном напряжении 50 В, не более:

-    I-вариант исполнения - 1060 В-А;

-    II-вариант исполнения - 2110 В-А;

-    III-вариант исполнения - 3160 В-А.

Станции обеспечивают непрерывный режим работы без ограничения длительности. Средняя наработка на отказ не менее 60000 ч.

Средний срок службы не менее 15 лет.

Габаритные размеры (ширинах высота х глубина), не более: (580 х 912 х 525) мм. Масса станций (вместе с преобразователем мощности и блоком защиты выходов от перенапряжений) не более:

-    I-вариант исполнения - 71 кг;

-    II-вариант исполнения - 78 кг;

-    III-вариант исполнения - 85 кг.

Знак утверждения типа

наносят на лицевую панель станций методом термопечати и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведён в таблице 3.

Таблица 3

Поверка

осуществляется в соответствии с документом МП 61261-15 «Станции катодной защиты «Тверца-СМ». Методика поверки», утверждённым ФГУП «ВНИИМС» в мае 2015 г.

Основные средства поверки и их основные метрологические характеристики приведены в таблице 4.

Таблица 4

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации на станции.

Нормативные и технические документы, устанавливающие требования к станциям катодной защиты «Тверца-СМ»:

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 9.602-2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»;

ТУ 341521-004-10805710-2013 «Станции катодной защиты «Тверца-СМ». Технические условия».
