Трансформаторы напряжения измерительные емкостные CPB 245, 61267-15

Трансформаторы напряжения измерительные емкостные СРВ 245 (далее -трансформаторы напряжения) предназначены для масштабного преобразования фаза-земля в сетях напряжением 220 кВ с целью его последующего измерения, а также для учета электроэнергии и использования в цепях защиты в установках переменного тока промышленной частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	61267-15
Наименование СИ	Трансформаторы напряжения измерительные емкостные
Обозначение типа СИ	CPB 245
Изготовитель	"ABB AB, High Voltage Products", Швеция
Год регистрации	2015
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Трансформаторы напряжения СРВ 245 являются емкостными трансформаторами и состоят из емкостного делителя напряжения и электромагнитного устройства.

Емкостной делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. Емкостной делитель смонтирован в виде колонны из модулей, устанавливаемых один на другой. Емкости не изменяют свою величину во всем диапазоне рабочих температур.

К выводу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора.

Первичная и вторичные обмотки трансформатора напряжения СРВ 245 разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой.

Трансформаторы напряжения СРВ 245 снабжены табличкой с указанием основных характеристик.

Трансформаторы напряжения СРВ 245 устанавливаются на открытых распределительных устройствах электрических подстанций. Рабочее положение трансформаторов - вертикальное.

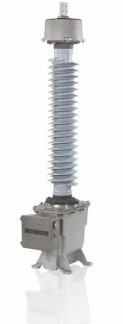

Рис. 1 - Внешний вид

Технические характеристики

Таблица 1 - Характеристики трансформаторов напряжения CPB 245.

Характеристика	Значение
Класс напряжения, кВ	220
Номинальные напряжения, кВ
- первичной обмотки	220/V3
- основной вторичной обмотки 1a-1n	o,1/V3
- основной вторичной обмотки 2a-2n	o,1/V3
- дополнительной вторичной обмотки da-dn	0,1
Наибольшее рабочее напряжение первичной обмотки, кВ	252/V3

Характеристика	Значение
Класс точности основной вторичной обмотки 1a-1n	0,2

Окончание таблицы 1

Характеристика	Значение
Класс точности основной вторичной обмотки 2a-2n	0,2; 0,5; 1,0
Класс точности дополнительной вторичной обмотки da-dn	3Р
Номинальная мощность основной вторичной обмотки 1a-1n, В-А, в классе точности: 0,2	100
Номинальная мощность основной вторичной обмотки 2a-2n, В-А, в классе точности: 0,2	100
0,5	200
1,0	400
Номинальная мощность дополнительной вторичной обмотки da-dn, В А, в классе точности: 3Р	100
Номинальная частота, Гц	50
Габаритные размеры, мм (высотахдлинахширина)	3015x730x630
Масса, кг	550
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У1

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора напряжения и типографским способом на титульный лист паспортов.

Комплектность

Трансформатор напряжения СРВ 245 9 шт. (Зав. №№ 8787276, 8787277, 8787278, 8787279, 8787280, 8787281, 8787282, 8787283, 8787284).

Паспорт 9 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Средства поверки: трансформатор напряжения измерительный эталонный NVOS (кл. т. 0,01), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
