| Номер в госреестре | 61270-15 |
| Наименование СИ | Блескомер |
| Обозначение типа СИ | Novo-Gloss TRIO |
| Изготовитель | "Rhopoint Instruments Ltd.", Великобритания |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блескомер Novo-Gloss TRIO (далее по тексту - блескомер) предназначен для измерения блеска при углах освещения/наблюдения 20°/20°, 60°/60°, 85°/85° на плоских поверхностях как в лабораторных, так и в производственных условиях.
Принцип действия блескомера основан на фотоэлектрическом методе измерения интенсивности отраженного света при трех углах освещения/наблюдения 20°/20°, 60°/60°, 850/850.
Конструктивно блескомер выполнен в моноблочном портативном исполнении. Состоит из источника света, соответствующего источнику света типа С (в соответствии с ISO 2813-78) и приемника - кремниевого фотодиода, корригированного под световую эффективность глаза для дневного зрения V (1). Поставляется в комплекте с защитным держателем, который используется для калибровки и хранения блескомера. Держатель оснащен встроенным калибровочным стандартом (черное полированное стекло). Калибровка осуществляется внутри держателя автоматически при нажатии кнопки.
Блескомер калибруется по черному полированному стеклу. Коэффициент зеркального отражения черного полированного стекла с коэффициентом преломления 1,567 равен 100 единицам блеска для геометрий освещения/наблюдения 200/200, 600/600, 850/850.
Результаты измерений выводятся на жидкокристаллический дисплей. В зависимости от режима измерения значения, полученные в ходе измерений, сопровождаются заголовком.

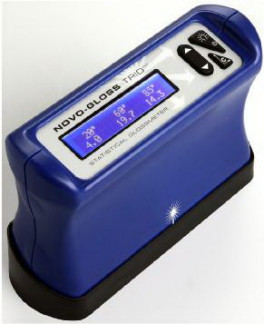

Общий вид блескомера, составные части и схема пломбирования от несанкционированного доступа приведены на рисунке 1.
Приборы функционируют под управлением микроконтроллеров, которые используют встроенное программное обеспечение (ПО) TrioGloss-Soft. С помощью данного ПО выполняются такие функции, как калибровка, измерение, сохранение данных.
Блескомеры оснащены последовательным интерфейсом, позволяющим устройству напрямую взаимодействовать с ПК посредством интерфейсов USB/RS-232 или USB/RS-232/GPIB. Данные, полученные в ходе измерений, могут передаваться на ПК из памяти или непосредственно после каждого измерения. Переданные пользователем данные немедленно отображаются в отчете об испытаниях.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением приборов. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TrioGloss-Soft |
| Номер версии (идентификационный номер) ПО | v.2.3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 39a272997a2093c91e44b88c79d9ce7b |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
блескомеров приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| Тип геометрии измерения | 20° | 60° | 85° |
| Размер измеряемого участка, мм | 10,5 - круг | 10x20 эллипс | 10x54 эллипс |
| Диапазон показаний, единиц блеска (GU) | 0 - 2000 | 0 - 1000 | 0 - 150 |
| Диапазон измерений, единиц блеска (GU) | 0 - 99,9 | ||
| Пределы допускаемой абсолютной погрешности измерения единиц блеска (GU) | ± 2 | ||
| Г абаритные размеры, мм, не более | 125x50x100 | ||
| Масса, кг, не более | 1,10 | ||
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, %, не более | 15-40 85 | ||
| Электропитание осуществляется от алкалинового элемента питания АА напряжением, В | 1,5 | ||
наносится типографическим способом на титульный лист Руководства по эксплуатации и на корпус блескомера методом трафаретной печати.
Таблица 3
| Наименование | Количество, шт. |
| Блескомер Novo Gloss Trio | 1 |
| Калибровочная плитка в защитном футляре со свидетельством о поверке | 1 |
| USB-кабель для подключения к ПК | 1 |
| Элемент питания (батарейка АА 1,5 В) | |
| Отвертка | 1 |
| Ткань для очистки | 1 |
| Паспорт | 1 |
| Кейс для переноски и хранения | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МИ 3469-2015 «Рекомендация. ГСИ. Блескомеры фотоэлектрические. Методика поверки»
Основные средства поверки:
Набор образцовых мер блеска НО-5 (Госреестр № 12429-90)
Основные метрологические характеристики: диапазон измерений единиц блеска 2 - 100 ед. блеска абсолютная погрешность мер - 0,35 ед. блеска.
«Руководство по эксплуатации Novo-Gloss Trio», разделы «Измерение блеска» и «Калибровка»
Нормативные и технические документы, устанавливающие требования к блескомеру Novo-Gloss TRIO
ГОСТ 31975-2013 «Материалы лакокрасочные. Метод определение блеска лакокрасочных покрытий, не обладающих металлическим эффектом, под углом 20°, 60° и 85°». Техническая документация «Rhopoint Instruments Ltd», Великобритания
| Зарегистрировано поверок | 9 |
| Поверителей | 3 |
| Актуальность данных | 24.11.2024 |
