Весы электронные B, 61280-15

Назначение

Весы электронные В (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется аналого-цифровым преобразователем (АЦП) терминала в цифровой код и выводится на дисплей терминала, как результат взвешивания.

Конструктивно весы состоят из грузоприёмного устройства (ГПУ) со встроенными весоизмерительными датчиками и терминала, соединённых между собой кабелем.

Весы имеют следующие конструктивные исполнения:

-    с терминалом, установленным на стойке, закрепленной на основании грузоприемного устройства;

-    с терминалом, дистанционно связанным кабелем с грузоприемным устройством;

-    с терминалом, встроенным в корпус грузоприемного устройства.

В весах используются терминалы с обозначением IND211, IND231, IND236 производства «Mettler-Toledo», которые отличаются клавишами ввода буквенно-цифровой информации и объемом памяти для хранения программного обеспечения (ПО) и результатов взвешивания.

В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, USB-Slave, дискретные входа/выхода и подключение периферийных устройств -принтеров, вторичных дисплеев, сканеров считывания штрих-кода, компьютеров.

Терминалы различаются материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют следующие категории пылевлагозащиты:

-    IND211 - IP65;

-    IND231 и IND236 - IP54/IP66/IP67.

Весы выпускаются в модификации, отличающихся пределами взвешивания, габаритными размерами и исполнением грузоприемной платформы, материалом изготовления датчиков.

Весы имеют обозначение BYA (X1 X2 X3)-(X4), где В - тип весов;

Y - исполнение весов:

B - настольные либо напольные весы с винтовыми регулируемыми ножками (опорами);

T - передвижные (могут оснащаться колесиками);

А - присутствует для всех исполнений весов;

X1 - символ от 0 до 9, условно-количественно характеризующий долговечность, прочность и коррозионную стойкость материалов, из которых изготовлены рама, корпус, грузоприёмная платформа ГПУ: пластик, алюминиевые сплавы, различные марки сталей, различные виды окраски, нанесения защитных покрытий или полировки; чем выше цифра - тем выше качество конструкционных материалов, выше стойкость ГПУ к различным воздействиям.

X2 - символ от 0 до 9, условно-количественно характеризующий область применения и особенности использования весов; чем выше цифра - тем весы более универсальны с точки зрения использования в разных отраслях промышленности.

X3 - символ от 0 до 9, условно-количественно характеризующий коррозионную стойкость материалов ГПУ и датчиков, а также их стойкость к воздействию сред с повышенной влажностью, к проникновению пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше цифра - тем весы устойчивее к высокой влажности, воздействию или проникновению жидкостей и пыли.

X4 - буквенно-числовое обозначение размера грузоприёмной платформы (чаши), максимальной нагрузки (Max), наличия дополнительных опций (например, аккумуляторной батареи, повышенной разрешающей способности датчиков и т.д.) - необязательный параметр.

Возможные обозначения размеров ГПУ: А (240 х 300 мм); BA (305 x 355 мм); В (400 х 500 мм); ВВ (300 х 400 мм); ВС (500 х 650 мм); СА (420 х 550 мм); СС (600 х 800 мм); 555A (555 x 1150 мм); 690А (690 х1220 мм).

Габаритные размеры ГПУ модификации ВВА242 0 232 мм.

Возможные значения Mах: 3 кг; 6 кг; 7.1 кг, 15 кг; 30 кг; 35 кг; 60 кг; 150 кг; 300 кг,

2000 кг.

Весы могут быть укомплектованы в соответствии с Руководством по эксплуатации рольгангами, стойками крепления терминала, тележками для транспортировки и взвешивания в зависимости от выбранного способа монтажа.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции:

-    устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);

-    устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

-    полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

-    устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

-    устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011 T.2.7.5);

-    устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4);

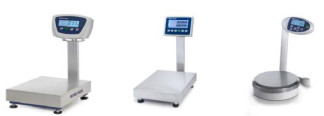

Общий вид весов различных конструктивных исполнений показан на рисунках 1 - 3.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от исполнения, как показано на рисунке 4.

Программное обеспечение

весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате аналого-цифрового преобразователя терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от исполнения как показано на рисунке 4.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011:

-    модификации ВВА242...................................................................................................высокий (II);

-    остальных модификаций..............................................................................................средний (III).

Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов нагрузки (m) и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто.

Пределы допускаемой погрешности устройства установки на нуль....................................±0,25е

Показания индикации массы, кг, не более ........................................................................... Мах + 9е

Диапазон установки на нуль и слежения за нулём (суммарный), не более, % от Max.................4

Диапазон первоначальной установки нуля, не более, % от Max..................................................20

Диапазон выборки массы тары (Т), % от Max.................................................................от 0 до 100

Диапазон рабочих температур, °С:

-    для модификации ВВА242 - особый ..........................................................от плюс 10 до плюс 30

-    для остальных модификаций......................................................................от минус 10 до плюс 40

Относительная влажность, не более ..................................................85 %, при температуре 40 °С

Электрическое питание от сети переменного тока:

-    напряжением, В..............................................................................................................от 187 до 242

-    частотой, Гц........................................................................................................................от 49 до 51

Электрическое питание от встраиваемой аккумуляторной батареи, В........................................24

Тип аккумуляторной батареи...............................................................................................NiMH (А)

Продолжительность работы от полностью заряженной аккумуляторной

батареи, ч, не более.........................................................................................................................120

Потребляемая мощность, В-А, не более .........................................................................................60

Средний срок службы, лет................................................................................................................10

Габаритные размеры и масса модификаций весов приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на ГПУ, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

1.    Весы (модификация по заказу).......................................

1 шт. 1 шт. 1 шт. 1 экз.

2.    Адаптер сетевого питания...............................................

3.    Соединительный кабель для подключения терминала

4.    Руководство по эксплуатации.........................................

Поверка

производится по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).

Основные средства поверки - гири эталонные классов M1 и M1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Сведения о методах измерений

изложены в документе «Весы электронные В. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам электронным В

1.    ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005. «ГСИ. Государственная поверочная схема для средств измерений

массы».

3.Техническая    документация фирмы-изготовителя.
