| Номер в госреестре | 61291-15 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | CA, CE |
| Изготовитель | "Meggitt SA", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры СА, СЕ (далее акселерометры) предназначены для измерения виброускорения.
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь.
Акселерометры СА используются с усилителем сигнала типа IPC 704 (далее усилитель), который преобразует заряд, поступающий от прибора, в сигнал по току или напряжению. Электронная схема усилителя помещена в литой алюминиевый корпус, усилитель монтируется в защитном корпусе из полиэфирного пластика.
Акселерометры СЕ имеют встроенный усилитель заряда.
Акселерометры СА выпускаются в следующих модификациях: CA 134, CA 135, CA 175, CA 202, CA 250 М2ХХ, CA 280, CA 303, CA 306 и CA 901. Акселерометры СЕ выпускаются в следующих модификациях: СЕ 134, СЕ 281, СЕ 311, СЕ 312, СЕ 507, СЕ 583 и СЕ 680. Модификации различаются значением номинального коэффициента преобразования, направлением разъема, типом резьбы, диапазоном рабочих температур, габаритными размерами и массой.
Акселерометры СА, СЕ выпускаются под товарным знаком Vibro-Meter.
Обозначение модификации на корпусе акселерометра и усилителя сигнала приводится в строке PNR (или P/R) маркировки и имеет следующий вид:
PNR AAA - BBB - 000 - CCD
Вид изделия-
Цифры AAA - обозначают вид изделия, в частности: 144 - акселерометр СА 444 - акселерометр СЕ 244 - усилитель сигнала типа IPC Базовый идентификационный номер изделия
Цифры BBB - обозначают базовый идентификационный номер изделия, в частности:
Идентификационные номера для акселерометра СА:
134, 135, 175, 202, 250, 280, 303, 306, 901 Идентификационные номера для акселерометра СЕ:
134, 281, 311, 312, 507, 583, 680.
Ступень цикла производства
000 - является идентификацией конечного изделия Версия базового изделия
Цифры СС описывают версию изделия.
Специфические детали версии указаны в спецификации каждого вида изделия. Номер ревизии версии СС-

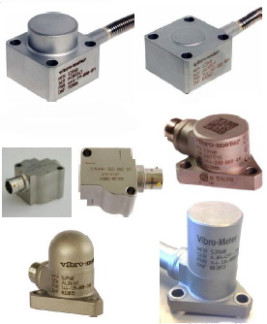

Внешний вид акселерометров приведен на рисунках 1 сигнала типа IPC 704 приведен на рисунке 7.
Лист № 2 Всего листов 9 6, внешний вид усилителя
'%ro-*W'"
U ей*
8s asf*
CA 134, СЕ 134
CA 135
Рисунок 1 - Внешний вид акселерометров CA 134, СЕ 134 и CA 135
Рисунок 2 - Внешний вид акселерометров CA 280, CE 281, CA 303, CE 311 и CE 312
| Ф | I |
| М1Ш ИЦ- КП- Ц1 | |
| V UHTC-M Tffl | |
| t- | > - | |
| -м | ||
| V | 4 | |
CE 583 CA 202
CA 250 M2XX
Таблица 1
| Наименование характеристики | Модификации | ||
| CA 134 | CA 250 M2XX | CA 280 | |
| Значения | |||
| Номинальный коэффициент преобразования, пКл/(м-с-2) | 1,02 | 0,1 | 10,2 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % | ±5 | ||
| Диапазон измерений виброускорения, м/с2 | ±4900 | ±49000 | ±4900 |
| Диапазон рабочих частот, Гц | от 0,5 до 6000 | от 1 до 20000 | от 0,5 до 6000 |
| Диапазон измерения виброускорения с нелинейностью амплитудной характеристики не более ±1 %, м/с2 | от 0 до 4900 | от 0 до 4900 | от 0 до 980 |
| Диапазон измерения виброускорения с нелинейностью амплитудной характеристики не более ±2 %, м/с | - | от 4900 до 49000 | от 980 до 4900 |
| Диапазон частот с неравномерностью АЧХ не более ±5 %, Гц | от 0,5 до 3500 | от 1 до 10000 | от 0,5 до 6000 |
| Диапазон частот с неравномерностью АЧХ не более ±10 %, Гц | от 3500 до 6000 | от 10000 до 20000 | - |
| Относительный коэффициент поперечного преобразования, %, не более | ±5 | ±3 | |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±10 | ||
| Напряжение питания (пост.), В | от 18 до 30 | ||
| Нормальные условия: 0/'Ч диапазон температур, С | 23±5 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур акселерометра, С | от минус 54 до +500 | от минус 253 до +727 | от минус 60 до +260 |
| Рабочие условия эксплуатации: диапазон рабочих температур усилителя сигнала типа IPC 704, 0С | от минус 30 до +80 | ||
| Габаритные размеры мм, не более: акселерометр (диаметрхвысота) усилитель сигнала типа IPC 704 (длинахширинахвысота) | 40x22,7 79,4x54x36,5 | 16x27 79,4x54x36,5 | 38x21 79,4x54x36,5 |
| Масса акселерометра, г, не более | 250 | 35 | 75 |
| Масса усилителя сигнала типа IPC 704, г, не более | 250 | ||
Таблица 2
| Наименование характеристики | Модификации | ||
| CA 175 | CA 202 | CA 303 | |
| Значения | |||
| Номинальный коэффициент преобразования, пКл/(м-с-2) | 5,1 | 10,2 | 5,1 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % | ±5 | ||
| Диапазон измерений виброускорения, м/с2 | ±392 | ±3920 | ±392 |
| Диапазон рабочих частот, Гц | от 20 до 350 | от 0,5 до 5000 | от 5 до 3000 |
| Нелинейность амплитудной характеристики, %, не более | ±2 | ±1 | |
| Неравномерность АЧХ, %, не более | ±5 | ||
| Относительный коэффициент поперечного преобразования, %, не более | ±5 | ±3 | ±5 |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±8 | ±19,5 | ±10 |
| Напряжение питания (пост.), В | от 18 до 30 | ||
| Нормальные условия: 0/'~' диапазон температур, С | 23±5 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур акселерометра, С | от минус 54 до +400 | от минус 55 до +260 | от минус 54 до +455 |
| Рабочие условия эксплуатации: диапазон рабочих температур усилителя сигнала типаIPC 704, 0С | от минус 30 до +80 | ||
| Габаритные размеры мм, не более: акселерометр (диаметрxвысота) усилитель сигнала типа IPC 704 (длинаxширинаxвысота) | 36,8x88,9 79,4x54x36,5 | 40x22,7 79,4x54x36,5 | 41,4x38 79,4x54x36,5 |
| Масса акселерометра, г, не более | 220 | 250 | 330 |
| Масса усилителя сигнала типа IPC 704, г, не более | 250 | ||
Таблица 3
| Наименование характеристики | Модификации | ||
| CA 135 | CA 306 | CA 901 | |
| Значения | |||
| Номинальный коэффициент преобразования, пКл/(м-с-2) | 2,04 | 5,1 | 1,02 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % | ±5 | ||
| Диапазон измерений виброускорения, м/с2 | ±9800 | ±980 | ±1960 |
| Диапазон рабочих частот, Гц | от 0,5 до 12000 | от 5 до 3000 | от 3 до 2800 |
| Нелинейность амплитудной характеристики, %, не более | ±2 | ±1 | |
| Диапазон частот с неравномерностью АЧХ не более ±5 %, Гц | от 0,5 до 8000 | от 5 до 3000 | от 3 до 2800 |
| Диапазон частот с неравномерностью АЧХ не более +10 %, Гц | от 8000 до 12000 | - | - |
| Относительный коэффициент поперечного преобразования, %, не более | ±5 | ||
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±16 | ±10 | ±5 |
| Напряжение питания (пост.), В | от 18 до 30 | ||
| Нормальные условия: 0/'~' диапазон температур, С | 23±5 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур акселерометра, С | от минус 54 до +260 | от минус 55 до +500 | от минус 54 до +650 |
| Рабочие условия эксплуатации: диапазон рабочих температур усилителя сигнала типа IPC 704, 0С | от минус 30 до +80 | ||
| Габаритные размеры мм, не более: акселерометр (диаметрxвысота) усилитель сигнала типа IPC 704 (длинаxширинаxвысота) | 38x34,8 79,4x54x36,5 | 31,5x38 79,4x54x36,5 | 37x41 79,4x54x36,5 |
| Масса акселерометра, г, не более | 90 | 300 | 300 |
| Масса усилителя сигнала типа IPC 704, г, не более | 250 | ||
| Наименование характеристики | Модификации | ||
| CE 134 | CE 281 | CE 311, СЕ 312 | |
| Значения | |||
| Номинальный коэффициент преобразования, мкА/(м-с-2) | 0,51 | 1,02 | 5,1 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % | ±5 | ||
| Диапазон измерений виброускорения, м/с2 | ±3920 | ±1960 | ±392 |
| Диапазон рабочих частот, Гц | от 5 до 10000 | от 3 до 7000 | от 2 до 8000 |
| Нелинейность амплитудной характеристики, %, не более | ±1 | ||
| Диапазон частот с неравномерностью АЧХ не более ±5, Гц | от 5 до 10000 | от 3 до 7000 | от 2 до 5000 |
| Диапазон частот с неравномерностью АЧХ не более ±10, Гц | - | - | от 5000 до 8000 |
| Относительный коэффициент поперечного преобразования, %, не более | ±5 | ±3 | |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±8 | ±5 | |
| Напряжение питания (пост.), В | от 12 до 18 | от 12 до 28 | |
| Нормальные условия: 0/'~' диапазон температур, С | 23±5 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур, 0С | от минус 54 до +350 | от минус 55 до +260 | от минус 55 до +125 |
| Г абаритные размеры (диаметрхвысота), мм, не более: | 38x39,5 | 38x21 | 40x34,8 |
| Масса, г, не более | 500 | 70 | 245 |
Таблица 5
| Наименование характеристики | Модификации | ||
| CE 507 | CE 583 | CE 680 | |
| Значения | |||
| Номинальный коэффициент преобразования, мВ/(м-с-2) | 10,2 | ||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального в нормальных условиях, % | ±5 | ||
| Диапазон измерений виброускорения, м/с2 | ±490 | ±784 | |
| Диапазон рабочих частот, Гц | от 2 до 25000 | от 1 до 2000 | от 0,5 до 14000 |
| Нелинейность амплитудной характеристики, %, не более | ±1 | ±3 | ±1 |
| Диапазон частот с неравномерностью АЧХ не более ±5 %, Гц | от 5 до 15000 | от 1 до 2000 | от 3 до 5000 |
| Диапазон частот с неравномерностью АЧХ не более ±10 %, Гц | - | - | от 1 до 9000 |
| Диапазон частот с неравномерностью АЧХ не более ±3 дБ, Гц | от 2 до 25000 | - | от 0,5 до 14000 |
| Относительный коэффициент поперечного преобразования, %, не более | ±7 | ±5 | |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±10 | ±7 | ±5 |
| Напряжение питания (пост.), В | от 18 до 30 | от 18 до 24 | от 18 до 30 |
| Нормальные условия: 0/'~' диапазон температур, С | 23±5 | ||
| Рабочие условия эксплуатации: диапазон рабочих температур, 0С | от минус 50 до +120 | от минус 55 до +120 | |
| Г абаритные размеры (диаметрxвысота), мм, не более: | 12,5x23,6 | 33,5x27 | 22x53 |
| Масса, г, не более | 13 | 152 | 90 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус акселерометра методом гравировки.
Акселерометр СА, СЕ Усилитель сигнала IPC 704 Блок гальванической развязки GSI Кабель Переходник
1 шт.
1 шт.
1 шт.
1 шт. по согласованию с заказчиком 1 шт. по согласованию с заказчиком 1 экз.
Руководство по эксплуатации Поверка
осуществляется в соответствии с документом ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения».
Нормативные и технические документы, устанавливающие требования к акселерометрам СА, СЕ
Техническая документация фирмы Meggitt SA, Швейцария.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 110-1 до 2104 Гц».
