Счетчики газа СГСМ-1,6 "Астра", 61293-15

Назначение

Счетчики газа СГСМ-1,6 «Астра» (далее - счетчики) предназначены для измерения объема неагрессивного неоднородного по химическому составу природного газа по ГОСТ 5542-87.

Описание

Принцип действия счетчиков основан на линейной зависимости колебаний струи газа в струйном генераторе относительно расхода газа. Колебания струи в струйном генераторе преобразуется пьезоэлементом в электрические импульсы, пропорционально объему газа, прошедшему через счетчик. Импульсный сигнал преобразуется в аналого- цифровом блоке в величину объема газа и регистрируется на табло счетчика нарастающим итогом.

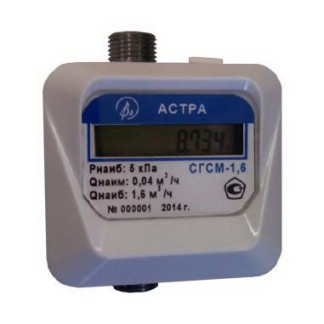

Счетчик газа состоит из:

-    преобразователя расхода газа, состоящего из струйного генератора и пьезоэлемента;

-    аналого- цифрового блока с элементом питания, расположенного на корпусе счетчика закрытым защитным кожухом;

-    корпуса счетчика с присоединительными патрубками.

Счетчик газа СГСМ-1,6 «Астра» не имеет температурной коррекции.

1 ,* м (ч

' NS 000001 1014 г

Программное обеспечение

Программное обеспечение (далее- ПО) счетчика газа по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение счетчика является метрологически значимым и включает в себя следующие части:

-    программные модули, принимающие участие в обработке результатов измерений;

-    программные модули, осуществляют отображение измерительной информации, хранение информации и защиту ПО и полученных данных;

-    компоненты защищенного интерфейса для обмена данными между счетчиком газа и внешними устройствами.

Влияние на метрологические характеристики ПО счетчика газа через интерфейс связи (импульсный выход) отсутствует.

ПО счетчика газа не оказывает влияния на метрологические характеристики других средств измерений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Защита программного обеспечения счетчика газа от преднамеренных и не преднамеренных изменений соответствует уровню «высокий». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Технические характеристики

Наименьший расход газа Qm™ не более 0,04 м3/ч Наибольший расход газа Q^^ не менее 1,6 м /ч

Допустимая потеря давления на наибольшем расходе не более 1,5 кПа Наибольшее избыточное рабочее давление газа не более 5 кПа

Пределы допускаемой основной относительной погрешности счетчика при нормальной температуре измеряемого газа:

±3,0 % - в диапазоне расходов от Q^™ до 0,2Q^6 включительно;

±1,5 % - в диапазоне расходов свыше 0,2Q^6 до Q^^ включительно.

Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа от нормальной, не более 0,45 % при изменении температуры на

1 °С в рабочем диапазоне температур.

Емкость счетного устройства измеренного количества газа не менее 99999,999 м Электропитание счетчика осуществляется от батареи с напряжением 3,6 В Присоединение счетчика к трубопроводу резьбовое, резьба G 1/2-В по ГОСТ 6357-81 Габаритные и присоединительные размеры счетчика: 122*99*77 мм Масса счетчика не более 0,75 кг Условия эксплуатации:

-    температура окружающего воздуха от минус 10 до плюс 50 °С;

-    относительная влажность воздуха до 95 % при температуре окружающего воздуха 35 °С без конденсации влаги;

-    атмосферное давление от 84,0 до 106,7 кПа Средняя наработка на отказ не менее 26300 ч Средний срок службы не менее 18 лет

Знак утверждения типа

наносится в правом нижнем углу этикетки, размещенной на корпусе счетчика, типографским способом и на титульном листе паспорта типографским способом.

Комплектность

Комплект поставки счетчиков соответствует указанному в таблице 2.

Таблица 2

Поверка

счетчика осуществляется по документу РГДИ.407239.001 МП «Счетчик газа СГСМ-1,6 «Астра». Методика поверки», утвержденным ФБУ Воронежский ЦСМ 24.12.2014 г.

Основные средства поверки:

Установка для поверки счетчиков газа, диапазон воспроизводимых расходов от 0,04 до 1,6 м /ч, погрешность ±1,0 % в диапазоне от Q,^ до 0,2 Qm^, ±0,5 % в диапазоне от 0,2 Qm^ до Q

макс.

Всего листов 4

Сведения о методах измерений

Сведений о методиках (методах) измерений нет

Нормативные и технические документы, устанавливающие требования к счетчикам газа СГСМ-1,6 «Астра»

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

РГДИ.407239.001 ТУ Счетчик газа СГСМ-1,6 «Астра». Технические условия.
