Трансформаторы напряжения 4MR12 ZEK (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплексных распределительных устройств.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения 4MR12 ZEK относятся к классу масштабных преобразователей.
Трансформаторы напряжения 4MR12 ZEK являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки и тремя вторичными обмотками.

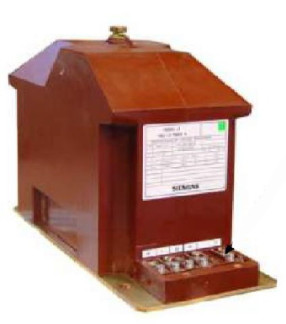

На выступе основания трансформаторов размещены выводы основных и дополнительной вторичных обмоток. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты. Внешний вид трансформаторов напряжения 4MR12 ZEK представлен на рис. 1.
Таблица 1 -Характеристики трансформаторов напряжения 4MR12 ZEK
| Характеристики | Значение |
| Класс напряжения, кВ | 6 |
| Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки 1a-1n - основной вторичной обмотки 2a-2n - дополнительной вторичной обмотки da-dn | 6/V3 0,1/V3 0,1/V3 0,1/3 |
| Наибольшее рабочее напряжение первичной обмотки, кВ | 7,2/V3 |
| Класс точности основной вторичной обмотки 1a-1n | 0,5 |
| Класс точности основной вторичной обмотки 2a-2n | 0,5 |
| Класс точности дополнительной вторичной обмотки da-dn | 3Р |
| Номинальная мощность основной вторичной обмотки 1a-1n, В А, в классе точности: 0,5 | 20 |
| Номинальная мощность основной вторичной обмотки 2a-2n, В • А, в классе точности: 0,5 | 30 |
| Номинальная мощность дополнительной вторичной обмотки da-dn, В • А, в классе точности: 3Р | 60 |
| Номинальная частота, Гц | 50 |
| Габаритные размеры, мм (высотахдлинахширина) | 320x150x220 |
| Масса, кг | 20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ3.1 |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Трансформаторов напряжения 4MR12 ZEK 27 шт. (Зав. №№
12/06483
12/06484
12/06486
12/06778
01; 12/06483 02; 12/06483 03; 12/06484 01; 12/06484 02; 12/06484 03; 12/06484 04;
05; 12/06484 06; 12/06484 07; 12/06484 08; 12/06484 09; 12/06486 04; 12/06486 05;
06; 12/06487 06; 12/06772 01; 12/06772 02; 12/06772 03; 12/06776 02; 12/06777 03;
01; 12/06778 02; 12/06778 03; 12/06780 01; 12/06780 02; 12/06780 03).
Паспорт 27 экз.
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-35 (кл. т. 0,1), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин), магазин нагрузок МР3025 (± 4 %).
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения 4MR12 ZEK
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия». ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Техническая документация фирмы изготовителя.
