| Номер в госреестре | 61302-15 |
| Наименование СИ | Газоанализаторы термокондуктометрические |
| Обозначение типа СИ | ZAFE |
| Изготовитель | "Fuji Electric Co., Ltd.", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 27.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы термокондуктометрические ZAFE предназначены для измерений объемной доли водорода, аргона, гелия, метана, диоксида углерода в некоррозионных бинарных газовых смесях.
Принцип действия газоанализаторов - термокондуктометрический, основан на измерении теплопроводности анализируемых газов.
Для этого измерительная схема выполнена в виде моста Уитстона, плечи которого образованы чувствительными элементами (платиновый провод) камеры анализа и эталонной камеры. При изменении теплопроводности анализируемого газа, изменяется температура платины, меняя электрическое сопротивление в камере анализа, в то время как температура и сопротивление платинового провода в эталонной камере, где теплопроводность эталонного газа всегда поддерживается на постоянном уровне, не меняется. В результате, мост Уитстона генерирует сигнал напряжения, в зависимости от типов и концентрации пробы газа.
Газонализатор представляет собой стационарный промышленный прибор. Конструктивно предназначен для настенного монтажа и имеет алюминиевый корпус. На передней панели расположен дисплей и органы управления.
Газоанализатор выполнен во взрывобезопасном исполнении Ex d IIC T6 Gb X.

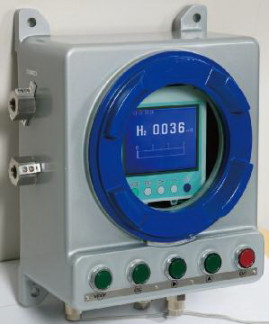

Внешний вид газоанализаторов ZAFE приведен на рисунке 1.
Газоанализаторы термокондуктометрические ZAFE имеют встроенное программное обеспечение, разработанное изготовителем прибора для решения задач измерения объемной доли водорода, аргона, гелия, метана, диоксида углерода в некоррозионных бинарных газовых смесях. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных газоанализатора, изменения настроечных параметров и передачи данных.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TK7Q4651 |
| Номер версии (идентификационный номер) ПО | 1.20 |
| Цифровой идентификатор ПО | 0x01FD89AE CRC32 |
| Другие идентификационные данные (если имеются) | - |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
1. Диапазоны измерений и пределы допускаемой основной приведенной погрешности газоанализаторов приведены в таблице 2.
Таблица 2
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной приведенной погрешности, g, % |
| Водород (H2) | от 0 до 3 | ±5 |
| от 0 до 5 | ±4 | |
| от 0 до 10 | ±3 | |
| от 0 до 20 | ±2 | |
| от 0 до 100 | ±2 | |
| Аргон (Ar) | от 0 до 10 | ±3 |
| от 0 до 20 | ±2 | |
| от 0 до 100 | ±2 | |
| Г елий (He) | от 0 до 5 | ±4 |
| от 0 до 10 | ±3 | |
| от 0 до 20 | ±2 | |
| от 0 до 100 | ±2 | |
| Метан (СН4) | от 0 до 20 | ±2 |
| от 0 до 100 | ±2 | |
| Диоксид углерода (CO2) | от 0 до 10 | ±3 |
| от 0 до 20 | ±2 | |
| от 0 до 100 | ±2 |
2. Цена единицы наименьшего разряда индикатора составляет 0,001.
3. Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности: 0,5.
4. Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности: 0,3.
5. Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °С от нормальных условий, в долях от пределов допускаемой основной погрешности: 0,3.
6. Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более: 0,5.
7. Время прогрева, мин, не более 30
8. Время установления показаний Т0,9, с, не более 60
9. Технические характеристики газоанализатора приведены в таблице 4.
Таблица 4
| Параметр | Значение |
| Напряжение питания, В | 100 ... 240, 50 Гц |
| Потребляемая мощность, В-А | 50 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 470 354 211 |
| Масса газоанализатора, кг, не более | 22 |
| Дисплей | ЖК-дисплей с фоновой подсветкой |
| Выходные сигналы | 4 - 20 мА; 0 - 1 В; 0 - 10 мВ RS-232C |
| Средняя наработка на отказ, ч | 25000 |
| Срок службы, лет | 10 ... 15 |
| Расход анализируемого газа, дм3/мин | 0,40 ± 0,05 |
| Условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С - диапазон атмосферного давления, кПа - диапазон относительной влажности окружающего воздуха, % | от - 5 до 40 от 96 до 106,7 от 0 до 90 (без конденсации) |
наносится типографическим способом на титульный лист руководства по эксплуатации прибора и в виде таблички на лицевую панель газоанализатора.
Комплект поставки определяется заказом и отражается в спецификации.
Основной комплект включает:
- газоанализатор;
- руководство по эксплуатации;
- методика поверки №МП-242-1880-2015.
осуществляется по документу МП-242-1880-2015 «Газоанализаторы термокондуктометриче-ские ZAFE. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 17.04.2015 г.
Основные средства поверки:
- стандартные образцы состава - искусственные газовые смеси H2/N2, Ar/N2, He/N2, СН4/Ы~2, CO2/N2 - ГСО 10531-2014, по ТУ 2114-014-20810646-2014 в баллонах под давлением.
Методики измерений приведены в документе «Газоанализаторы термокондуктометри-ческие ZAFE. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к Г азоанализаторам термокондуктометрическим ZAFE
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
4 Техническая документация фирмы «Fuji Electric Co., Ltd», Япония.
