| Номер в госреестре | 61307-15 |
| Наименование СИ | Счетчики газа бытовые малогабаритные |
| Обозначение типа СИ | СГБМ-4 |
| Изготовитель | ООО ПКФ "Бетар", г.Чистополь |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |

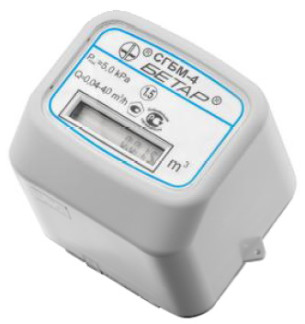

Счетчики газа бытовые малогабаритные СГБМ-4 предназначены для измерений объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.
Принцип действия счетчиков газа основан на изменении пропорционально расходу частоты акустических колебаний газа, проходящего через струйный блок датчика расхода и счете импульсов, вырабатываемых датчиком расхода.
Счетчики газа состоят из:
1) датчика расхода газа, находящегося в герметичном корпусе и включающего в себя струйный блок и пневмоэлектропреобразователь;
2) электронного блока, производящего усиление и формирование импульсов счета, и включающего в себя жидкокристаллический индикатор (ЖКИ) и батарею для питания блока электронного и ЖКИ;
3) кожуха.
Счетчики газа выпускаются классов точности 1,0 и 1,5 по ГОСТ 8.401-80.
Счетчик газа выпускается в следующих исполнениях:
- без температурной коррекции;
- без температурной коррекции с импульсным выходом;
- без температурной коррекции с радиоканалом;
- с температурной коррекцией;
- с температурной коррекцией и импульсным выходом;
- с температурной коррекцией и радиоканалом.
Исполнение счетчиков газа с температурной коррекцией приводит измеренный объем газа к стандартным условиям (к температуре Т=20 °С).
Лист № 2 Ввсего листов 5
Г аз, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой пропорциональной расходу газа. Акустические колебания передаются в пневмоэлектропреобразователь, в котором акустические колебания преобразуются в электрический сигнал. Электрический сигнал поступает в электронный блок, который производит усиление сигнала, формирует импульсы счета, производит подсчет импульсов, переводит полученное количество импульсов в значение потребленного объема газа и выводит это значение на ЖКИ.
На рисунке 2 приведена схема пломбирования и обозначение мест для нанесения пломб для защиты от несанкционированного доступа.
1 - счетчик газа, 2 - самоклеющаяся пломба со знаком поверки, 3 - самоклеющаяся пломба, предотвращающая демонтаж кожуха и доступ к электронному блоку счетчика.
Рисунок 2 - Схема пломбирования счетчика газа
Материал самоклеющейся пломбы, разрушаемый при отклеивании и не допускающий повторного наклеивания.
Идентификационные данные программного обеспечения (ПО)
Таблица 1 - Для модификации электронных блоков СЭТ.469333.003:
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СОБ |
| Номер версии (идентификационный номер) ПО | 3.108 |
| Цифровой идентификатор ПО | 9A1d |
Таблица 2 - Для модификации электронного блока ПДЕК.469333.001:
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО СГ- 4.0 |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор ПО | 4DA8 |
Метрологические характеристики счетчика газа нормированы с учетом влияния программного обеспечения.
Конструкция счетчика газа исключает возможность несанкционированного влияния на ПО счетчика газа и измерительную информацию.
Ввсего листов 5
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Р 50.2.077 - 2014.
Таблица 3
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Номинальный диаметр, DN, мм | 20 |
| Максимальный расход Qm^, м3/ч | 4,0 |
| Номинальный расход Q^, м3/ч | 2,0 |
| Минимальный расход, QM, м3/ч | 0,04 |
| Пределы допускаемой относительной погрешности при нормальных условиях, %, в диапазоне расходов: от Qмин до 0,2^макс от 0,2^макс до Qмакс включительно для класса точности 1,0 для класса точности 1,5 | ±2,5 ±1,0 ±1,5 |
| Перепад давления на максимальном расходе Qm^, мм вод. ст. (кПа), не более | 160 (1,6) |
| Рабочее давление измеряемой среды, кПа, не более | 5,0 |
| Емкость отсчетного устройства, не менее | 99999,999 |
| Температура измеряемой среды, °С | от минус 10 до плюс 50 |
| Пределы допускаемой дополнительной относительная погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры в пределах рабочего интервала температур, %, не более | ±1,0 |
| Масса, кг, не более | 0,67 |
| Г абаритные размеры, мм, не более | 70x88x76 |
| Условия эксплуатации: ■ температура окружающего воздуха, °С ■ влажность при температуре не более 35 °С, %, не более ■ атмосферное давление, кПа | от минус 10 до плюс 50 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 110 000 |
| Срок службы, лет, не менее | 12 |
наносится на центральную часть лицевой панели счетчиков газа флексографским способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4
| Наименование | Количество, шт. | Примечание |
| Счетчик газа | 1 | |
| Тройник или тройник с накидной гайкой или тройник с двумя накидными гайками | 1 | По заказу потребителя поставляется в отдельной упаковке |
| Прокладка | 1 | |
| Прокладка паронитовая | 1 | Поставляется вместе с тройником с накидной гайкой |
| 2 | Поставляется вместе с тройником с двумя накидными гайками | |
| Руководство по эксплуатации | 1 | |
| Комплект монтажных частей: - пломба - проволока | 1 0,4 м |
осуществляется по документу ПДЕК.407292.009-01 И1 «Инструкция. ГСИ. Счетчик газа СГБМ-4. Методика поверки», утвержденному ЦИ СИ ФГУП «ВНИИР» 30 апреля 2015 г. Основные средства поверки:
- установка для поверки счетчиков газа автоматизированная УПАСГ, диапазон расходов от 0,003 до 4,0 м /ч, погрешность не более ±0,33 %.
изложено в руководстве по эксплуатации «Счетчик газа бытовой малогабаритный СГБМ-4. ПДЕК.407292.009-01 РЭ».
Нормативные и технические документы, устанавливающие требования к счетчикам газа бытовым малогабаритным СГБМ-4
1. ГОСТ Р 8.618-2014. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
2. Счетчики газа бытовые малогабаритные СГБМ. Технические условия. ПДЕК.407292.009 ТУ.
| Зарегистрировано поверок | 4682 |
| Поверителей | 17 |
| Актуальность данных | 17.09.2024 |
