Счетчики-расходомеры массовые кориолисовые ROTAMASS модификации RCCS31-RCCF31 предназначены для измерений массового расхода, массы жидкостей и газов.
Принцип действия счетчиков-расходомеров массовых ROTAMASS модификации RCCS31-RCCF31 основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу.
Вторичный преобразователь обрабатывает по принятому алгоритму сигналы с первичного преобразователя расхода, индицирует измеренные параметры на дисплее, и передает их по аналоговым и импульсным выходным сигналам, протоколам HART, FOUNDATION Fieldbus, modbus.
Расходомеры имеют раздельное конструктивное исполнение (вторичный преобразователь выносится до 300 м от первичного преобразователя расхода).

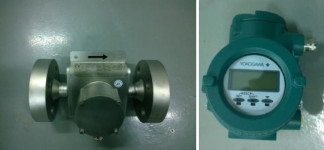

Общий вид счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 приведен на рисунке 1.
Пломбирование счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 осуществляется с помощью наклейки-стикера. Схема пломбирования счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 приведена на рисунке 2.
Программное обеспечение счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF3 приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Software |
| Номер версии (идентификационный номер) ПО | Не ниже V 1.01.01 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Предусмотрено механическое опломбирование счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31.
Программное обеспечение не влияет на метрологические характеристики счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31.
Метрологические и технические характеристики счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 в представлены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Номинальный диаметр | DN 25 |
| Диапазон расходов: наименьший, днаим , т/ч 1 | 0,01 2 |
| наибольший, днаиб ,т/ч | 0,05 |
| Измеряемая среда | жидкость, газ |
| Пределы допускаемой относительной погрешности, %, при измерении массового расхода и массы: - жидкости | ± 0,9 |
| - газа | ± 4,5 |
| Температура измеряемой среды, оС: | от минус 50 до плюс 150 |
| Максимальное рабочее давление измеряемой среды, МПа, не более | 35 |
| Масса, кг, не более: первичный преобразователь расхода: | 13,3 |
| вторичный преобразователь: | 5,5 |
| Г абаритные размеры, мм, не более первичный преобразователь расхода: | 240х126х210 |
| вторичный преобразователь: | 266х148х305 |
| Напряжение питания: переменный ток частотой (50±3) Гц, В | от 90 до 264 |
| постоянный ток, В | от 20,5 до 28,8 |
| Потребляемая мощность, Вт, не более | 10 |
| Условия эксплуатации: первичный преобразователь расхода: - температура окружающего воздуха, С | от минус 50 до плюс 80 |
| - относительная влажность окружающего воздуха, %, не более | 95 |
| вторичный преобразователь: - температура окружающего воздуха, С | от минус 20 до плюс 55 |
| - относительная влажность окружающего воздуха, %, не более | 95 |
| Средняя наработка на отказ, ч, не менее | 36000 |
| Средний срок службы, лет, не менее | 20 |
| Степень защиты | IP66/67 |
| Маркировка взрывозащиты: первичный преобразователь расхода: | Ex ib 11С TL.TC |
| вторичный преобразователь: | 1 Exd [ib] IICT6 Х |
наносится на маркировочную табличку, закрепленную на корпус первичного преобразователя, фотохимическим способом.
Комплектность счетчиков-расходомеров массовых кориолисовых ROTAMASS модификации RCCS31-RCCF31 представлена в таблице 3.
| Наименование | Количество |
| Счетчик-расходомер массовый кориолисовый ROTAMASS модификации RCCS31-RCCF31 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 0262-1-2015 «Инструкция. ГСИ. Счетчики-расходомеры массовые кориолисовые ROTAMASS модификации RCCS31-RCCF31. Методика поверки», утвержденному ЦИ СИ ФГУП «ВНИИР» 05.05.2015 г.
Средства поверки:
- рабочий эталон единиц массы и массового расхода жидкости 2-го разряда с диапазоном воспроизведения расхода от 0,01 т/ч до 0,05 т/ч, пределы допускаемой относительной погрешности при измерении массы и массового расхода равны ± 0,3 %.
Методика измерений содержится в руководстве по эксплуатации на счетчики-расходомеры массовые кориолисовых ROTAMASS модификации RCCS31-RCCF31
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам массовым кориолисовым ROTAMASS модификации RCCS31-RCCF31
1 Техническая документация фирмы «ROTA YOKOGAWA GmbH&Co.KG», Германия
