| Номер в госреестре | 61313-15 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные энергодисперсионные |
| Обозначение типа СИ | EA1200VX |
| Изготовитель | "Hitachi High-Tech Science Corporation", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рентгенофлуоресцентные энергодисперсионные «EA1200VX» предназначены для измерения содержания элементов в веществах, находящихся в твердом, жидком и порошкообразном состоянии и в пленках в соответствии с аттестованными и стандартизованными методами (методиками).
Принцип действия анализатора основан на регистрации интенсивности вторичного рентгеновского излучения, возбуждаемого в веществе образца излучением рентгеновской трубки. Анализатор включает в себя источник рентгеновского излучения, систему коллиматоров, систему первичных фильтров, детектор, управляющую электронику и блок питания, цветную видеокамеру, скомпонованные в одном корпусе.
В качестве источника рентгеновского излучения используется рентгеновская трубка (материалы анода - родий или вольфрам). В качестве приемника вторичного излучения используется дрейфовый кремниевый детектор высокого разрешения Vortex (SDD), не требующий использование жидкого азота. Для анализа легких элементов анализатор может быть укомплектован отдельно стоящей системой вакуумирования. В кюветное отделение может быть установлен податчик для автоматической смены проб на 12 позиций массой 200 г на одну позицию (максимально 2,4 кг) или один образец большого размера. Анализатор оснащен цифровой видеокамерой CCD для предварительного изучения образца, выбора места измерения, увеличения изображения области измерения и регистрации изображения измеряемого объекта.
В анализаторе используются системы автоматической смены коллиматоров для выделения рентгеновского пучка диаметром 1, 3 и 8 мм и специальных фильтров, позволяющих увеличивать соотношение сигнал/шум для отдельных элементов (кадмия, свинца, хрома и хлора) и, соответственно, улучшить пределы обнаружения данных элементов. Дополнительно анализатор может быть укомплектован первичным фильтром, позволяющим одновременно измерять кадмий и свинец, что значительно сокращает время измерения образца.
Управление процессом измерения и обработка результатов осуществляются от внешнего компьютера под управлением операционной системы Windows, соединенного с анализатором посредством интерфейса USB.
С помощью программного обеспечения реализуется полная автоматизация анализа, начиная от загрузки образца и до предоставления результатов измерений в виде таблиц, графиков, спектров, с учетом матричных эффектов выполняется автоматическая или ручная корректировка градуировочных характеристик, автоматически изменяется скорость сбора данных с целью оптимизации количественного анализа. Программное обеспечение позволяет проводить измерение одной локальной области или непрерывное измерение нескольких локальных областей, проводить измерение массивных образцов методами фундаментальных параметров и калибровочной кривой.
Внешний вид анализатора показан на рисунке 1.

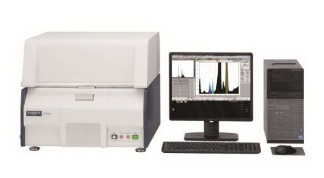

Рис.1 Анализатор рентгенофлуоресцентный энергодисперсионный «EA1200VX»
Анализатор оснащен автономным ПО X-ray Station, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | X-ray Station |
| Номер версии (идентификационный номер) ПО | 11.02.3.3 и выше |
| Цифровой идентификатор ПО | c1e129b6469978e03a885b500d309003 (для версии 11.02.3.3; расчет по алгоритму MD5) |
К метрологически значимой части ПО относится компонент XMAIN.dll.
Метрологически значимая часть программы выполняет следующие функции: управление прибором, считывание, хранение, обработку результатов измерений, редактирование и хранение базы методов измерения и стандартных образцов, определение и хранение калибровочных коэффициентов энергетической шкалы.
Уровень защиты ПО соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Диапазон определяемых элементов | от Na до U |
| Разрешение детектора (на линии Cu Ka), эВ, не более: -при скорости счета 150 кимп/с -при скорости счета 15 кимп/с | 180 150 |
| Относительное СКО выходного сигнала (по линии Cu Ka),%, не более: | |
| - при разрешении 180 эВ | 2,0 |
| - при разрешении 150 эВ | 1,0 |
| Контрастность1 на линии Ni Ka, не менее Контрастность1 на линии Zn Ka, не менее | 40 |
| 40 | |
| Контрастность1 на линии Cu Ка, не менее | 40 |
| Мощность рентгеновской трубки (максимальная), В • А | 50 |
| Количество каналов | 2048 |
| Г абаритные размеры кюветы для проб (максимальные), мм: | |
| - высота | 226 |
| - диаметр | 305 |
| Потребляемая мощность В-А: | |
| - анализатор | 1200 |
| - система вакуумирования | 720 |
| Напряжение питания переменного тока частотой 50 или 60 Гц, В | 220±22 |
| Габаритные размеры (ДхШхВ), мм, не более: | |
| - анализатор | 580x650x513 |
| - система вакуумирования | 560x150x275 |
| Масса, кг, не более: | |
| - анализатор | 95 |
| - система вакуумирования | 20 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч, не менее | 10000 |
| Время непрерывной работы, ч, не менее | 8 |
| Условия эксплуатации: | |
| о/'ч - диапазон температуры окружающего воздуха, С | от +15 до +30 |
| - относительная влажность окружающего воздуха (при t=25 0С), %, не более - диапазон атмосферного давления, кПа | 80 от 84 до 106,7 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на заднюю стенку корпуса анализатора в виде наклейки.
определяется заказом и отражается в спецификации. Основной комплект включает:
1. Анализатор.
2.Система вакуумирования (по заказу).
3.Компьютер
4.Методика поверки МП-242-1806-2014.
осуществляется по документу МП-242-1806-2014 «Анализаторы рентгенофлуоресцентные энергодисперсионные «EA1200VX». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.12.2014 г.
Основные средства поверки: Стандартные образцы состава меди ГСО 3200-85/3205-85, индекс 3207, состава никеля ГСО 5390-90/5394-90, индекс 1493, состава цинка ГСО 8046-94, индекс 1582 или аналогичные образцы по составу и содержанию Cu, Ni, Zn.
приведены в документе «Анализаторы рентгенофлуоресцентные энергодисперсионные «EA 1200VX». Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к анализатору рентгенофлуоресцентному энергодисперсионному «EA1200VX»
Техническая документация изготовителя.
