Анализаторы цепей векторные E5063A, 61315-15

Назначение

Анализаторы цепей векторные Е5063А (далее - анализаторы) предназначены для измерений комплексных S-параметров коаксиальных многополюсников.

Описание

Принцип действия анализаторов основан на возможности раздельного измерения параметров падающей и отраженной волны сигнала с применением направленных ответвителей. В своём составе анализатор содержит генератор качающейся частоты, двухканальный приёмник с двумя опорными смесителями и блок измерений S-параметров.

Конструктивно анализатор выполнен в виде настольного моноблока. В анализаторе имеется встроенная система самодиагностики.

Анализатор обеспечивает измерение частотных и амплитудных характеристик различных устройств. В анализаторе реализованы все виды векторной коррекции системных ошибок, в том числе поддерживаются модули электронной калибровки. Путём трансформации данных из частотной области во временную анализатор позволяет точно локализовать место обрыва.

Функциональные возможности анализаторов определяются составом опций, входящих в комплект анализаторов. Состав опций, их функциональные возможности приведены в таблице 1.

Таблица 1

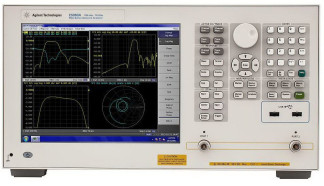

Внешний вид анализаторов приведен на рисунках 1, 2.

При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

Место нанесения наклейки «Знак утверждения типа» приведена на рисунке 1, а схема пломбировки анализатора от несанкционированного доступа приведена на рисунке 2.

* - место нанесения наклейки «Знак утверждения типа»

**- Место пломбировки от несанкционированного доступа Рисунок 2 - Внешний вид задней панели анализаторов

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для векторного анализатора цепей Е5063А». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.

Таблица 2

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики генераторов приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики анализаторов

Magnitude

Phase

Phase Dynamic Accuracy

Ё606ЭА 2НЁ

£ Ю t •

S? •

\

1fr « -1D -2ft -M -10 -M -60 -TO -SO ■* -104 Tt»ti>ofl Power (dBm)

Характеристики выходного порта (источника-генератора)

Значение

Диапазон частот

опция 245

от 100 кГц до 4,5 ГГц

опция 285

опция 2Н5

от 100 кГц до 8,5 ГГц

от 100 кГц до 18 ГГц

Разрешение по частоте, Гц, не более

от 100 кГц до 6,5 ГГц

1

2

11

от 6,5 до 13 ГГц

от 13 до 18 ГГц

Пределы допускаемой относительной погрешности установки частоты

-6

± 710

Динамический диапазон выходной мощности, дБм

от 100 до 300 кГц

от минус 20 до минус 5

от 300 кГц до 8,5 ГГц

от минус 20 до 0

от 8,5 до 18 ГГц

от минус 15 до минус 5

Разрешающая способность установки выходной мощности, дБ

0,5

Характеристики входного порта (приемника)

Уровень собственных шумов, дБм/Гц, не более

от 100 кГц до 8,5 МГц

минус 103

минус 126

минус 127

минус 116

минус 115

минус 105

минус 102

минус 88

минус 93

минус 115

минус 105

от 8,5 до 100 МГц

от 100 МГц до 4,34 ГГц

от 4,34 до 8,5 ГГц

от 8,5 до 13 ГГц

от 13 до 16 ГГц

от 16 до 18 ГГц

Значение перекрестных помех, дБ, не более

от 100 кГц до 8,5 МГц

от 8,5 до 100 МГц

от 100 МГц до 4,34 ГГц

от 4,34 до 8,5 ГГц

Шумы трассы (максимальная выходная мощность)

Амплитуда, мдБ скз, не более

Фаза, градус скз, не более

Коэффициент

передачи

Коэффициент

отражения

Коэффициент

передачи

Коэффициент отражения

Диапазон частот/ПЧ

от 100 до 300 кГц/3 кГц

8

16

0,05

0,1

от 300 кГц до 8,5 МГц/3 кГц

6

10

0,04

0,066

от 8,5 МГц до 4,34 ГГц/ 70 кГц

5

9

0,035

0,06

от 4,34 до 8,5 ГГц/70 кГц

10

20

0,066

0,13

от 8,5 до 13 ГГц/70 кГц

15

30

0,1

0,2

от 13 до 16 ГГц/70 кГц

25

35

0,17

0,23

от 16 до 18 ГГц/70 кГц

30

45

0,2

0,3

Характеристики анализаторов при использовании калибровочного набора 85032F (исправленные) (Гпч = 10 Гц, температура окружающей среды (23 ± 5) °С_

Коэффициент

отражения

Коэффициент передачи

Согласование источника, дБ

Согласование нагрузки, дБ

Диапазон

частот

Направлен

ность,

дБ

от 100 кГц до 10 МГц

49

41

47

± 0,011

± 0,082

от 10 МГц до 3 ГГц

46

40

46

± 0,021

± 0,037

от 3 до 9 ГГц

38

35

36

± 0,054

± 0,127

Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)

Пределы допускаемой погрешности измерений коэффициента отражения (амплитуда и фаза)

Характеристики анализаторов при использовании калибровочного набора 85033E (ис-

Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)

SJT Msailllude Accuracy    S21 Phase ftccuracy

E5№M FuHTVj Port CbI Uiing S5WSE    ЕНЕЗЛ 3HS Ftf Тми Ftirt ГЛ Jiing Я5ШЗЕ

Тгвпбгтпббю-п Coe-ff icientfdB)    Trantmisbion Coefficienl (d3j

Пределы допускаемой погрешности измерений коэффициента отражения (амплитуда и фаза)

£11 Мднп itude Accuracv

A.K

g аз 0 4 об □ В 1 R*ra*«lfin Cwffiei+m (Ыпадг) _Reltefilton CMffiClfrrcE |LlriMfI_

Характеристики анализаторов при использовании калибровочного набора 85052D (исправленные) ^пч = 10 Гц, температура окружающей среды (23 ± 5) °С)_

Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)

Пределы допускаемой погрешности измерений коэффициента отражения (амплитуда и фаза)

S11 Phase Accuracy

2H5 wlii 65Q52DC*iib№n Kil

S'

I <

=> ?

04    ce

RfffaellSfi CsiifHlclBirf. iLlriHd-?!

Характеристики анализаторов без использования калибровочных наборов (неисправленные)

Коэффициент

отражения

Коэффициент передачи

Согласование источника, дБ

Согласование нагрузки, дБ

Диапазон

частот

Направленность, дБ

от 100 до 300 кГц

10

20

± 3,0

± 3,0

от 300 кГц до 1,0 МГц

10

20

± 3,0

± 3,0

от 1,0 МГц до 100 МГц

25

25

14

± 1,0

± 1,0

от 100 МГц до 3,0 ГГц

25

25

11

± 1,0

± 1,0

от 3,0 до 6,0 ГГц

20

20

10

± 1,0

± 1,0

от 6,0 до 10 ГГц

15

15

7

± 1,0

± 1,0

от 10 до 13 ГГц

от 13

до 18 ГГц

10

15

± 1,0

± 1,0

Лист № 8 Всего листов 9

Таблица 4 - Условия эксплуатации и технические характеристики анализаторов_

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус анализатора в виде наклейки.

Комплектность

Комплект поставки включает:

-    анализатор цепей векторный Е5063А - 1шт.;

-    сетевой кабель питания - 1шт.;

-    руководство по эксплуатации - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу 651-15-02 МП «Инструкция. Анализаторы цепей векторные Е5063А. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» феврале 2015 г.

Основные средства поверки:

-    частотомер электронно-счетный 53150А, регистрационный № 26949-10, диапазон измерений частоты от 10 Гц до 20 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;

-    стандарт частоты рубидиевый FS 725: пределы допускаемой относительной погрешности частоты: ± 5 • 10-11 (при выпуске из производства); ± 5 • 10-11 (за месяц); ± 5 • 10-10 (за

1 год);

-    измеритель мощности E9304A (опция Н19) (регистрационный номер 57387-14) с блоком измерительным N1914A (регистрационный номер 57386-14), диапазон рабочих частот от 0,0009 до 18 ГГц , диапазон измерений мощности от минус 50 до 30 дБм, пределы допускаемой относительной погрешности измерений мощности ±(3,7 ^ 5,5) %;

-    аттенюаторы ступенчатые программируемные 8494Н и 8496Н (регистрационный номер 60239-15) значение ослобления от 0 до 110дБ, пределелы относительной погрешности определения ослабления от 0,3 до 3,3 дБ;

-    наборы мер коэффициентов передачи и отражения 85054B и 85055А для анализаторов с типом соединителя N, наборы мер коэффициентов передачи и отражения 85052B и 85053В для анализаторов с типом соединителя IX (тракт 3,5 мм), регистрационный номер 53567-13: пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения

Лист № 9 Всего листов 9

коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°.

Сведения о методах измерений

Анализаторы цепей векторные Е5063 А. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным Е5063А

Техническая документация фирмы-изготовителя.
