| Номер в госреестре | 61316-15 |
| Наименование СИ | Анализаторы цепей векторные |
| Обозначение типа СИ | E5061B, E5072A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные Е5061В, E5072A (далее - анализаторы) предназначены для измерений комплексных S-параметров коаксиальных многополюсников.
Принцип действия анализаторов основан на возможности раздельного измерения параметров падающей и отраженной волны сигнала с применением направленных ответвителей. В своём составе анализатор содержит генератор качающейся частоты, двухканальный приёмник с двумя опорными смесителями и блок измерений S-параметров.
Конструктивно анализатор выполнен в виде настольного моноблока. В анализаторе имеется встроенная система самодиагностики.
Анализатор обеспечивает измерение частотных и амплитудных характеристик различных устройств. В анализаторе реализованы все виды векторной коррекции системных ошибок, в том числе поддерживаются модули электронной калибровки. Путём трансформации данных из частотной области во временную анализатор позволяет точно локализовать место обрыва.
Функциональные возможности анализаторов определяются составом опций, входящих в комплект анализаторов. Состав опций, их функциональные возможности приведены в таблицах 1, 2.
Таблица 1 - Опции анализаторов цепей векторных E5072A
| Опция | Описание |
| 008 | Режим смещения частоты |
| 1Е5 | Высокостабильный генератор опорной частоты |
| 010 | Анализ во временной области |
| 017 | Извлекаемый жесткий диск |
| 019 | Встроенный жесткий диск |
| 245 | 2-х порта, частотный диапазон от 30 кГц до 4,5 ГГц |
| 285 | 2-х порта, частотный диапазон от 30 кГц до 8,5 ГГц |
Таблица 2 - Опции анализаторов цепей векторных Е5061В
| Опция | Описание | ||
| Измеряемые величины | Диапазон частот | Импеданс | |
| 3L5 | НЧ-ВЧ анализатор цепей с источником напряжения постоянного тока | от 5 Гц до 3 ГГц | |
| 1Е5 | Высокостабильный генератор опорной частоты | ||
| 005 | Опция анализа импеданса в низкочастотной и высокочастотной области | ||
| 010 | Анализ во времнной области/определение местоположения неоднородностей | ||
| 115 | Измерние коэффициента отражения/передачи | от 100 кГц до 1,5 ГГц | 50 Ом |
| 135 | Измерние коэффициента отражения/передачи | от 100 кГц до 3 ГГц | 50 Ом |
| 215 | Измерение S параметров | от 100 кГц до 1,5 ГГц | 50 Ом |
| 235 | Измерение S параметров | от 100 кГц до 3 ГГц | 50 Ом |
| 117 | Измерние коэффициента отражения/передачи | от 100 кГц до 1,5 ГГц | 75 Ом |
| 137 | Измерние коэффициента отражения/передачи | от 100 кГц до 3 ГГц | 75 Ом |
| 217 | Измерение S параметров | от 100 кГц до 1,5 ГГц | 75 Ом |
| 237 | Измерение S параметров | от 100 кГц до 3 ГГц | 75 Ом |

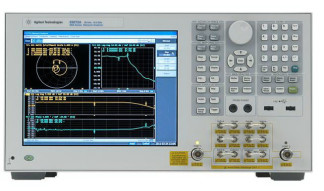

Внешний вид анализаторов приведен на рисунках 1-4.
При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения наклейки «Знак утверждения типа» приведена на рисунках 1, 2, а схема пломбировки анализаторов от несанкционированного доступа приведена на рисунках 3,
4.
**
** - место нанесения наклейки «Знак утверждения типа»
V.V ***____***AV ■ •#****••1•■*•2•*•••*
-
Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для векторных анализаторов цепей E5072A и Е5061В». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 3.
Таблица 3
| Идентификационные данные (признаки) | Значение | |
| для E5072A | для E506№ | |
| Идентификационное наименование ПО | E5072A Firmware | E5106В Firmware |
| Номер версии (идентификационный номер) ПО | А.01.03 | А.02.06 |
| Цифровой идентификатор ПО | 92081AEA29BFE49C65 CE3D05CBD247B6 | C2DFD07C0E3E4 727A5294AE9566 02196 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 4 - Метрологические характеристики анализаторов цепей векторных E5072A
| Наименование характеристики | Значение характеристики | |
| Опция 245 | Опция 285 | |
| Количество портов | 2 | |
| Диапазон частот1 | от 30 кГц до 4,5 ГГц | от 30 кГц до 8,5 ГГц |
| Разрешние по частоте | 1Гц | |
| Пределы допускаемой относительной погрешности установки частоты опорного генератора: | ±7-10-6 ±1-10-6(с опцией 1Е5) | |
нормируются
| Динамический диапазон, дБ: | при полосе ПЧ | |
| 3 кГц | 10 Гц | |
| от 300 кГц до 10 МГц | 82 | 107 |
| от 10 МГц до 6 ГГц | 98 | 123 |
| от 6 до 8,5 ГГц | 92 | 117 |
| Пределы допускаемой погрешности измерений | амплтуда, дБ | фаза, градус |
| в динамическом диапазоне при значении вы- | ||
| ходного сигнала: | ± 0,210 | ± 5,0 |
| 10 дБм | ± 0,045 | ± 0,3 |
| минус 30 дБм | ± 2,000 | ± 15,0 |
| минус 100 дБм | ||
Уровень устанавливаемой выходной мощности от 30 кГц до 300 кГц от 300 кГц до 10 МГц от 10 МГц до 6 ГГц
27
от 6 ГГц до 8,5 ГГц_
, дБм:
от минус 85 от минус 85 от минус 85 от минус 85
до 10 до 16 до 12 до 10
2 - метрологические характеристики нормируются только для порта 1
3
- выходная мощность может устанавливаться в диапазоне от минус109 до минус85 и до 20 дБм, но значения метрологических характеристик не нормируются_
| Пределы допускаемой погрешность установки выходной мощности (0 дБм, 50 МГц), дБ | ±0,65 | |
| Нелинейность АЧХ источника (относительно уровня 0 дБм на 50 МГц) в частотном диапазоне от 300 кГц до 8,5 ГГц, дБ | ±1,0 | |
| Линейность выходного уровня (от минус15 дБм до максимально заявленной) (отностительно уровня 0 дБм) в частотном диапазоне от 300 кГц до 8,5 ГГц, дБ | ±0,75 | |
| Уровень собственных шумов, дБ/Гц: от 300 кГц до 10 МГц от 10 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 8,5 ГГц | при полосе ПЧ | |
| 3кГц | 10 Гц | |
| минус 101 минус 117 минус 121 минус 117 | минус 91 минус 107 минус 111 минус 107 | |
Исправленные характеристики анализаторов (с использованием калибровочного набора
85032F) (полоса ПЧ 10 Гц, температура (23 ± 5) °С)
| Диапазон частот | Направ ленность, дБ | Согласованный источник, дБ | Согласованная нагрузка, дБ | Коэффициент отражение | Коэффиц иент передачи |
| 300 кГц - 10 МГц | 49 | 41 | 49 | ±0,011 | ±0,007 |
| 10 МГц - 3 ГГц | 46 | 40 | 46 | ±0,021 | ±0,029 |
| 3 ГГц -6 ГГц | 40 | 36 | 39 | ±0,032 | ±0,074 |
| 6 ГГц -8,5 ГГц | 38 | 35 | 37 | ±0,054 | ±0,088 |
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и фаза)
Л г
Я
D.Dl
Исправленные характеристики анализаторов (с использованием калибровочного набора 85033E) (полоса ПЧ 10 Гц, температура (23 ± 5) °С)_
Коэффици
ент
передачи,
дБ
Диапазон
частот
Направ
ленность,
дБ
Коэффициент отражение, дБ
Согласованный источник, дБ
Согласованная нагрузка, дБ
300 кГц - 10 МГц 10 МГц - 3 ГГц 3 ГГц -6 ГГц 6 ГГц -8,5 ГГц
46
44
38
38
43
40
37
36
46
44
38
38
± 0,006 ± 0,007 ± 0,009 ± 0,010
± 0,007 ± 0,032 ± 0,074 ± 0,079
Пределы допускаемой погрешности измерений коэффициента передачи (амплитуда и
фаза)
Пределы допускаемой погрешности измерений коэффициента отражения
Magnitude
Phase
| I I 3)Mli»3lCl 1: — 3irjH.lL- OKH. “ » iJWhj яЗ{Н[ Se-tC'D С bhz •• * ?(Н;л1.*БЧ: | ||||||
| 1 \\ \ \ | ||||||
| V V' V '■ | ||||||
| \ч \ч | * - | |||||
| Lj - _ | - - - | |||||
| л П | г а aflflfition со | 4 Cl eFficianl -)li | R С ПЕЙГ^ | a | ||
DD5
3D
1
s
Неисправленный характеристики анализаторов, дБ (без использования калибровочных
наборов)
Коэффициент отражение, дБ
Коэффициент передачи, дБ
Согласование источника, дБ
Диапазон
частот
Направленность,
дБ
300 кГц-3 ГГц 3 ГГц-6 ГГц 6 ГГц-8,5 ГГц
25
20
15
25
20
15
±1,0
±1,5
±1,5
±1,0
±1,5
±1,5
Согласование нагрузки
300 кГц-100 МГц 100 МГц-2 ГГц 2 ГГц-4,5 ГГц 4,5 ГГц-8,5 ГГц
22
15
11
8
Лист № 8 Всего листов 15
Таблица 5 - Метрологические характеристики анализаторов цепей векторных E506№
| Наименование характеристики | Значение характеристики | |||
| Опция 3L5 | Опции 115,215,117,217 | Опции 135,235,137,237 | ||
| Диапазон частот | от 5 Гц до 3 ГГц | от 100 кГц до 3 ГГц | от 100 кГц до 3 ГГц | |
| Разрешающая способность по частоте | 1 мГц | |||
| Пределы допускаемой относительной погрешности установки частоты опорного генератора: стандартное опция 1Е5 | ±7 • 10'6 ± 1 мГц ±1 • 10-6 ± 1 мГц | |||
| Опция 3L5 | Опции 115,215,117,217,135,235,137,237 | |||
| Динамический диапазон установки выходной мощности, дБм | от минус 45 до 10 | от минус 45 до 5 (от 100 до 300 кГц) от минус 45 до 10 (от 300 кГц до 3 ГГц) | ||
| Опция 3L5 | Опции 115,215,117,217,135,235,137,237 | |||
| Пределы допускаемой погрешность установки уровня мощности (0 дБм, 50 МГц), дБ | ±0,8 | ±0,8 | ||
| Пределы допускаемой погрешность установки уровня мощности (относительно 50 МГц, 0 дБм), дБ | ±1,0 (от 5 Гц до 1,5 ГГц) ±1,5 (от 1,5 до 3 ГГц) | ±1,5 (от 100 кГц до 300 кГц) ±1,0 (от 300 кГц до 3 ГГц) | ||
| Нелинейность АЧХ источника (относительно 0 дБм), дБ | ±0,75 (от минус 10 до 10 дБм) | ±0,75 (от минус 10 до 5 дБм, от 100 до 300 кГц) ±0,75 (от минус 10 до 10 дБм, от 300 кГц до 3 ГГц) | ||
| Разрешающая способность по уровню, дБ | 0,05 | |||
| Уровень собственных шумов, дБм: | Опция 3L5 | Опции 115,215,117,217,135,235,137,237 | ||
| полоса ПЧ 3 кГц | минус 80 (от 100 кГц до 1 МГц) минус 85(от 1 МГц до 3 ГГц) | минус 70 (от 100 до 300 кГц) минус 80 (от 300 кГц до 1 МГц) минус 85 (от 1 МГц до 3 ГГц) | ||
| полоса ПЧ 10 Гц | минус 80 (от 5 Гц до 100 Гц) минус 90(от 100 Гц до 9 кГц) минус 100 (от 9 до 100 кГц) минус 105 (от 100 кГц до 1МГц) минус 110 (от 1 МГц до 3ГГц) | минус 95 (от 100 до 300 кГц) минус 105 (от 300 кГц до 1МГц) минус 110 (от 1 МГц до 3 ГГц) | ||
| Динамический диапазон | 5,6: | ||
| Опции | Диапазон частот | Полоса ПЧ | Значение |
| 3L5 | От 100 кГц до 1 МГц | 3 кГц | 90 дБ |
| От 1 МГц до 3 ГГц | 3 кГц | 95 дБ | |
| От 5 Гц до 100 Гц | 2 Гц | 90 дБ | |
| От 100 Гц до 9 кГц | 10 Гц | 100 дБ | |
| От 9 кГц до 100 кГц | 10 Гц | 110 дБ | |
| От 100 кГц до 1 МГц | 10 Гц | 115 дБ | |
| От 1 МГц до 3 ГГц | 10 Гц | 120 дБ | |
| 115, 135, 215, 235, 117, | От 100 Гц до 300 кГц | 3 кГц | 75 дБ |
| 137, 217, 237 | От 300 кГц до 1 МГц | 3 кГц | 90 дБ |
| От 1 МГц до 3 ГГц | 3 кГц | 95 дБ | |
| От 100 Гц до 300 кГц | 10 Гц | 100 дБ | |
| От 300 кГц до 1 МГц | 10 Гц | 115 дБ | |
| От 1 МГц до 3 ГГц | 10 Гц | 120 дБ |
- динамический диапазон измерительного порта рассчитывается как разность между СКЗ собственных шумов измерительного порта и его максимальным уровнем выходной мощности 6 - характеристики мощности не нормируются на частотах: 1,4 МГц; 4,0 МГц; 4,33МГц;
6,333 МГц; 25 МГц и 90 МГц
Пределы допускаемой погрешности приемного порта, дБ:
| Опции | Уровень в диапазоне частот | Амплитуда (относительно минус 10 дБм) | Фаза |
| 3L5 | 10 дБм | ±0,303 | ±2,04и |
| минус 30 дБм | ±0,087 | ±0,58° | |
| минус 100 дБм | ±2,141 | ±16,230 | |
| 115,135,215,235, | от 100кГц до 300кГц | ||
| 117,137,127, 237 | 10 дБм | ±0,383 | ±2,580 |
| минус 30 дБм | ±0,167 | ±1,110 | |
| минус 100 дБм | ±2,221 | ±16,940 | |
| от 300 кГц до 3 ГГц | |||
| 10 дБм | ±0,303 | ±2,0400 | |
| минус 30 дБм | ±0,087 | ±0,5800 | |
| минус 100 дБм | ±2,141 | ±16,230 |
Характеристики опции низкочастотного выхода LF-RF (только для опции 3L5)
Диапазон частот
от 5 Гц до 30 МГц
Разрешающая способность установки частоты
1 мГц
Относительная погрешность установки частоты
- стандарт
- опция 1 Е5
Диапазон установки мощности
Неравномерность АЧХ источника, дБ: опорная частота 200 Гц, 0 дБм относительно частоты 200 Гц, 0 дБм
Пределы допускаемой погрешности установки уровня источника (от минус 10 до 10 дБм, относительно 0 дБм), дБ_
Внутренний аттенюатор
10-6 ± 1 мГц
±7
±1
10-6 ± 1 мГц
от минус 45 до 10 дБм
20 дБ
| Пределы допускаемой абсолютная погрешность измерения уровня, дБ: минус 15 дБм, аттенюатор 0 дБ 5 дБм, аттенюатор 20 дБ | ± 1,5 ± 1,5 | |||
| Уровень перекрестных помех (нормируется для частот до 25 МГц), дБ - для R/T - для входа R (при 10 дБм, 20 дБ аттенюаторе) - для входа Т (при 0 дБ аттенюаторе и КЗ) | минус 110 (от 5 Гц до 100 кГц) минус 120 (от 100 кГц до 10 МГц, Гпч = 10 Гц) минус 110 (от 10 до 30 МГц, Гпч = 10 Гц) | |||
| Пределы допускаемой относительная погрешность измерения амплитуды/ фазы при различных значениях выходной мощности (относительно опорного уровня минус 25 дБм, внутренний аттенюатор 0 дБ, 50 Ом), дБ/° при минус 5 дБм при минус 15 дБм при минус 25 дБм при минус 35 дБм при минус 45 дБм при минус 55 дБм при минус 65 дБм при минус 75 дБм при минус 85 дБм при минус 95 дБм при минус 105 дБм при минус 115 дБм | ± 0,303 /± 2,04 ± 0,09 /± 0,6 ± 0,056 /± 0,37 ± 0,073 /± 0,48 ± 0,087 /± 0,58 ± 0,103 /± 0,68 ± 0,121 /± 0,81 ± 0,15 /± 1,00 ± 0,211 /± 1,41 ± 0,371 /± 2,5 ± 0,841 /± 5,83 ± 2,141 /± 16,23 | |||
| Неисправленные характеристики анализаторов | ||||
| Опция 3L5 | Опции 115,135,215,235 | Опции 117,137,127, 237 | ||
| Направленность, дБ | 25 | 20 (от 100 кГц до 300 кГц) 25 (От 300 кГц до 3 ГГц) | 20 (от 100 кГц до 300 кГц) 25 (от 300 кГц до 3 ГГц) | |
| Согласованый источник, дБ | 25 | 20 (от 100 кГц до 300кГц) 25 (от 300 кГц до 3 ГГц) | 20 (от 100 кГц до 300 кГц) 25 (от 300 кГц до 3 ГГц) | |
| Согласование нагрузки, дБ | 15 (от 5 Гц до 2 ГГц) 12 (от 2 до 3 ГГц) | 10 (от 100 кГц до 300 кГц) 15 (от 300 кГц до 2 ГГц) 12 (от 2 до 3 ГГц) | 10 (от 100 кГц до 300 кГц) 15 (от 300 кГц до 3 ГГц) | |
| Коэффициент передачи, дБ | ±1,0 (от 100 Гц до 3 ГГц) | ±1,5 (от 100 кГц до 300 кГц) ±1,0 (от 300 кГц до 3 ГГц) | ±1,5 (от 100 кГц до 300 кГц) ±1,0 (от 300 кГц до 3 ГГц) | |
| Коэффициент | ±1,0 | ±1,5 | ±1,5 |
| отражения, дБ | (от 100 Гц до | (от 100 кГц до 300 кГц) | (от 100 кГц до 300 кГц) |
| 3 ГГц) | ±1,0 | ±1,0 | |
| (от 300 кГц до 3 ГГц) | (от 300 кГц до 3 ГГц) |
Исправленные характеристики анализаторов E5061B с опцией 3L5 (с использованием калибровочного набора 85032Г) (полоса ПЧ 10 Гц, температура 23 ± 5 °С) полная 2-х портовая калибровка
Коэффициент отражение, дБ
Коэффициент передачи, дБ
Согласованная нагрузка, дБ
Частотный
диапазон
Согласованный источник, дБ
Направленность, дБ
100 Гц -100 кГц 100 кГц-1 ГГц 1 ГГц-3 ГГц
49
49
46
41
41
40
49
49
46
0,011
0,011
0,021
0,019
0,019
0,026
Пределы допускаемой погрешности измерений коэффициента передачи
S1Z1 Please Accuracy
FSffinR 31 fi FJ ТтЛ РЛ1 Liftl |..мг[| eSKUF
571 MidEjmtudc A-C-Cijiiiizy
EEDEIE- J.ftFul “WO =Н1СгУ Lteliy B5D32F
C!
S.
5
с
5
| — | im-ob jn-riMiF ---lUiVIU to'1.411 — I | |||||||||
| у ! | ||||||||||
| - | ^ — ■ | |||||||||
| £—_; | ||||||||||
| w* | ||||||||||
| _ _ | -■— ~ | |||||||||
| Jjri i . pj; . i O' -'■*** | _ -ail i-ГCi U\4\ |VnVi - -1ft rfln-'| | |||||||||
| I |ir SaiJwIi - H -U Cub J | ||||||||||
-10 JO -3C- -40 -S3 -60 ‘7D -SO -9G Trans-mission GsePPlcleni (cfB)
- irci'xira -ИТ н ir 1ЛИ 'e IUWHI i: KK' i iu .! (Jtf.: h:: C3-W
—г——
■/
£
I 1
__| S! I ■ SKI ■ I r.«l :w ■ W ДИ1 Им» ртн%»г ■■ - !!■ dlrr, _
0 -10 -20 -Э0 -40 -SQ -CD -7C Transm ss lo n Coefficient (dB i
Пределы допускаемой погрешности измерений коэффициента отражения
S11 Magnitude Ac curacy
esoeis lU -m BSMil1 Csiawlim Кt
| [a | It - 0.04 - hi■ irfc• iw ЛИ- - Ю .je-»| | |||||
| - | -1W№D(K'KH !№и№ю«1*|г ■ --1СНЦГ У1- П1 г ---ЮэЬПГЛг | 1- KttHmin -IUK1. I-beta " 11 | ||||
| ■--“r ' | ||||||
| - - | ||||||
0.2 о.* ол с.a
R«l!«t!0^1 C«r|Scl*nt{Lln»5l1
| COS | |
| CJD4 | |
| a | |
| C.K | |
| i- | |
| r | l.№ |
| * | |
| ГЭ | |
| C.U1 |
:1Г bMCw*t - 1РШ hm м* Г Kb -1,
*—fcKrtMMKWt i iX-rtcbiDU-iJ ■--ИЧЦчИЙН!
Исправленные характеристики анализаторов E5061B с опциями 115/135/215/235 (с использованием калибровочного набора 85032Г) (полоса ПЧ 10 Гц, температура 23 ± 5 °С) полная 2х портовая калибровка_
Коэффициент
отражение
Коэффиц
иент
передачи
Согласованный источник, дБ
Согласованна я нагрузка, дБ
Частотный
диапазон
Направленность, дБ
100 Гц -300 кГц 300 кГц-1 МГц 1 МГц-3 ГГц
49
49
46
41
41
40
48
49 46
0,011
0,011
0,021
0,035
0,028
0,034
Пределы допускаемой погрешности измерений коэффициента передачи
(амплитуда и фаза)
Пределы допускаемой погрешности измерений коэффициента отражения
511 Magnitude Accuracy
t5uf.iH tsaa^- ш.ыают к"
| |ку ■ | и - Ij ijw рам*г - ■ IIJ .JzVt U«h prHi - ID ibn | ||||
| — | 1Г EurIv^Ri - ID Mi ■'л'сц - 1 | ||||
| ---1 И j | DJC.ll! | ||||
| x ^ _ a * | |||||
| -ш*- * | |||||
u i ал L s on
{teflcctlan Coefficient jl !оглг)
S11 Ph***Accuricy
E50*iS 3-J*»^ Hflif CVЬ*1Ч* ян
_ г s
E
in
| *
=» i
| I K-?i . Bi; if. C#< им* • Ч №№ ■ | |||||
| r B* ill nil' 13№ tov rail ■ 1 I | |||||
| | | ffil **- 1ИИ | J-Jlni VVa ta JIVf | |||
| y, Vl | |||||
| V V | |||||
| — ■ | |||||
0( DjC
Hpllfcthin CflfNIclint |Linear)
| 0.05 | |
| 0JM | |
| 15 | |
| с | |
| _| | СШ |
| £ | |
| а г | Г.-С1? |
| К | |
| с | |
| D01 |
Исправленные характеристики анализаторов E5061B с опцией 117/137/217/237 (с использованием калибровочного набора 85036B) (полоса ПЧ 10 Гц, температура 23 ± 5 °С) полная 2-х портовая калибровка_
Частотный
диапазон
Направленность, дБ
Согласованный источник, дБ
Согласованная нагрузка, дБ
Коэффициент
отражение
Коэффицие
нт
передачи
49
48
44
48
41
35
48
48
44
0,004
0,010
0,019
0,022
0,028
0,052
100 Гц -300 кГц 300 кГц-1 МГц 1 МГц-3 ГГц
Пределы допускаемой погрешности измерений коэффициента передачи
(амплитуда и фаза)
S21 Г,1эд nilude Accuracy
Ё5ЙЙ- В 2Э7 =ui Tws Рал: Cai LUing 26E
| - | -ИОКаоЕйИ-з | - | ТГ— | ||||||||
| — | 1-']«ЭП| Н17 ... 1 | ||||||||||
| у' | |||||||||||
| -гр? | |||||||||||
| L-r~- | ■ --- | ■ - | |||||||||
| - | I" | ||||||||||
| - | «2 >■ г. • | r-J «** №№ | <Ф* I - 1 | <fcll | |||||||
-1D -2Q -ЗЯ -40 -50 -60 -7D
T rant mis frien Cwff icwnt i.dB |
&21 Phase Accuracy
ЕИЙ1Й 237 F&i! Two ^ ftid Ua nfj 3KQ3E
£
Й 10 3
| —I—j | ||||||||||
| j__ Р=| | — 1МЗ CL' i".JS32 И ГЙ1 -Лг |г, 1 и-л | |||||||||
| V" | ||||||||||
| to | •' 1 | |||||||||
| p±= | ||||||||||
| - - | - — | “ ^ , | ||||||||
| " | ||||||||||
| K2 iJL | Щ It* | i. u<«. | ■W»|- | |||||||
| | If №f~.№! - rw.il" - l| | ||||||||||
■ iu -Sc -m -^9 -sc -ul -M Tr-3 iibiVii ьъ-iC и CoeFTICleilt(dB>
•*e
Пределы допускаемой погрешности коэффициента отражения
£11 Magniiude Accuracy
EDDD !□ 237 wBt ЭЭОИВ CHnttan К ■ |e?I - М2 - О cJTpeiwi --10Лч- Мн.
17
: m'i «р. cwn' = i
| c os | |
| C.(M | |
| л | |
| 1 | |
| J | С LJ |
| 5 | |
| С C2 | |
| i | |
| = | |
| C.F |
-чЧ И г гг ill ы
«:■! м - г- I Mi? - - ■ 1 и-u ЬЭ«Пе
0.2 Ы Э.5 C*
Re-1 net эга Ccit Jfliilenl i LMenrJ
Источник напряжения постоянного тока (только для опции 3L5)
Диапазон выходных напряжений (U)
± 40 В (макс 100 мА)
1 мВ 4 мВ
Разрешающая способность установки напряжения ± (от 0 до 10 В)
± (от 10 до 40 В)_
Пределы допускаемой погрешности установки напряжения постоянного тока на ХХ (при 23±5 °С)_
±(0,001U + 4 мВ)
Измеритель напряжения постоянного тока (только для опции 3L5) (ПЧ - Авто < 100 Гц)
Пределы допускаемой погрешности измерний напряжения:
±(0,004U + 50 мВ) ±(0,004U + 50 мВ) ■ 4
при температуре окружающей среды 23 °С ± 5 °С при температуре окружающей среды от 5 °С до 40 °С
Пределы допускаемой погрешности измерений тока: при температуре окружающей среды 23 °С ± 5 °С при температуре окружающей среды от 5 °С до 40 °С ±(0,011уст + 500 мкА+Uпост[В]/10 кОм) ±(0,011уст + 500 мкА+Uпост[В]/10 _кОм)2_
Таблица 5 - Условия эксплуатации и технические характеристики анализаторов цепей векторных E5072A, E5061B_
| Наименование характеристики | Значение характеристики | |
| E5072A | Е5061В | |
| Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа | 23 ± 5 от 20 до 80 от 84 до 106 | |
| Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа | от минус 10 до 60 от 20 до 90 от 84 до 106 | от 5 до 50 от 20 до 80 от 84 до 106 |
| Г абаритные размеры (длина х высота х ширина), мм, не более | 426х222х472 | 432х235х296 |
| Масса, кг, не более | 19,8 | 14 |
| Напряжение питающей сети переменного ток с частотой от 47 до 63 Гц, В | от 90 до 264 | |
| Потребляемая мощность, В-А, не более | 350 | |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус анализатора в виде наклейки.
Комплект поставки включает:
- анализатор цепей векторный E5061B или E5072A (по заказу) - 1шт.;
- сетевой кабель питания - 1шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
осуществляется в соответствии с документом 651-14-31 МП «Инструкция. Анализаторы цепей векторные Е5061В, E5072A. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в феврале 2015 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06, пределы допускаемой относительной погрешности воспроизведения частоты 5, 10 МГц ± 5 10-11;
- частотомер электронно-счетный 53150А, регистрационный № 26949-10, диапазон измерений частоты от 10 Гц до 20 ГГц; пределы основной допускаемой абсолютной погрешности измерений частоты при работе от внутреннего генератора ± (F10-7 + AF), где F - частота сигнала, AF - разрешение по частоте, пределы относительной погрешности измерений частоты ± 10-6;
- наборы мер коэффициентов передачи и отражения 85054B и 85055А, регистрационный номер 53567-13, пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°
- измеритель мощности E9304A (опция Н19) (регистрационный номер 57387-14) с блоком измерительным N1914A (регистрационный номер 57386-14), диапазон рабочих частот
Лист № 15 Всего листов 15
от 0,0009 до 18 ГГц , диапазон измерений мощности от минус 50 до 30 дБм, пределы допускаемой относительной погрешности измерений мощности ±(3,7 ^ 5,5) %;
- аттенюаторы ступенчатые программируемые 8494Н и 8496Н (регистрационный номер 60239-15) значение ослабления от 0 до 110дБ, пределы относительной погрешности определения ослабления от 0,3 до 3,3 дБ.
Анализаторы цепей векторные Е5061В, E5072A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным Е5061В и E5072A
Техническая документация изготовителя.
| Зарегистрировано поверок | 137 |
| Поверителей | 15 |
| Актуальность данных | 17.11.2024 |
