Государственный реестр средств измерений

Газоанализаторы GM700, GMЕ700, 61318-15

61318-15
Газоанализаторы GM700, GMЕ700 предназначены для автоматического непрерывного измерения объемной доли (массовой концентрации) одного из определяемых компонентов: аммиака (NH3), фтористого водорода (HF), хлористого водорода (HCl), кислорода (О2) и паров воды (Н2О) в отходящих и технологических газах промышленных предприятий.
Карточка СИ
Номер в госреестре 61318-15
Наименование СИ Газоанализаторы
Обозначение типа СИ GM700, GMЕ700
Изготовитель "SICK AG", Германия
Год регистрации 2015
Срок свидетельства 11.08.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы GM700, GMЕ700 предназначены для автоматического непрерывного измерения объемной доли (массовой концентрации) одного из определяемых компонентов: аммиака (NH3), фтористого водорода (HF), хлористого водорода (HCl), кислорода (О2) и паров воды (Н2О) в отходящих и технологических газах промышленных предприятий.

Описание

Принцип действия - оптический, основан на лазерной спектроскопии. Длина волны лазерного диода устанавливается на спектральную линию конкретного определяемого компонента, за счет чего достигается селективность метода. Молекулы газа поглощают световую энергию в определенном диапазоне длин волн, типичном для данного компонента, пропорциональную содержанию данного компонента.

Газоанализаторы GM700, GMЕ700 представляют собой стационарные однокомпонентные автоматические приборы непрерывного действия.

Газоанализатор GM700 в зависимости от концентрации определяемого компонента и условий эксплуатации конструктивно может выполняться для установки блока приемопередатчика и блока отражателя на противоположных сторонах газохода или дымовой трубы (версия для измерения поперек сечения) или в виде блока приемопередатчика с присоединенным к нему измерительным зондом с отражателем на конце - для установки с одной стороны газохода или дымовой трубы (зондовая версия).

В зависимости от конструктивного исполнения газоанализатор состоит из блока приемопередатчика, блока отражателя (версия для измерения поперек сечения CD), измерительного зонда с отражателем (зондовая версия GMP, GPP), устройства для подачи чистого воздуха (одного или двух) для защиты оптики от загрязнения, узла продувки (одного или двух) для обеспечения бесперебойного снабжения воздухом устройств подачи чистого воздуха, блока обработки данных.

Газоанализатор имеет встроенную систему автоматической диагностики и сигнализации. Блок обработки данных имеет дисплей, а также панель управления для входа в меню параметров и диагностики и светодиодную индикацию состояния. Блок обработки данных может быть установлен в металлическом корпусе IP65/NEMA4x или в литом алюминиевом корпусе IP67, имеет 3 аналоговых выхода 0/4-20 мА, 3 реле состояния, 1 аналоговый вход 0 - 20 мА для внешнего измерительного сигнала (например, температура или давление газа). Все измерительные сигналы могут передаваться в систему сбора и обработки информации..

В зондовой версии газоанализатора GM700 в зависимости от рабочих условий могут применяться зонды различной конструкции: зонды GMP имеют измерительную щель, через которую проходит поток анализируемого газа, зонды GPP снабжены газопроницаемым керамическим или керамотефлоновым фильтром для проведения измерений в запыленных газах или в потоках с небольшим объемных расходом газа.

Газоанализатор GMЕ700 конструктивно выполнен в одном блоке, имеет на передней панели дисплей для вывода информации об измеряемых величинах и меню, индикатор температуры измерительной ячейки прибора, на задней панели - штуцеры входа и выхода анализируемой пробы, штуцер входа азота для канала кислорода, аналоговые выходы 0/4-20 мА, внешний интерфейс RS 232.

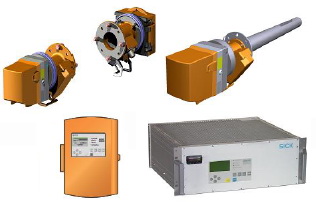

Внешний вид газоанализаторов GM700, GMЕ700 приведен на рисунках 1 - 4.

Программное обеспечение

Газоанализаторы GM700, GMЕ700 имеют встроенное программное обеспечение (ПО), которое различается в зависимости от измеряемого компонента.

ПО газоанализаторов GM700 осуществляет следующие функции:

-    ПО блока приемопередатчика: идентификация измеряемого компонента;

измерение и расчет содержания определяемого компонента; передача данных на блок обработки;

-    ПО блока обработки данных:

отображение результатов измерений на ЖК дисплее блока обработки данных; передача результатов измерений по интерфейсу связи с ПК;

контроль целостности программных кодов ПО, настроечных и калибровочных констант;

контроль общих неисправностей (связь, конфигурация); контроль внешней связи (RS232, Modbus RTU, Ethernet).

ПО газоанализаторов GME700 осуществляет следующие функции: измерение и расчет содержания определяемого компонента;

отображение результатов измерений на ЖК дисплее газоанализатора;

передача результатов измерений по интерфейсу связи с ПК;

контроль целостности программных кодов ПО, настроечных и калибровочных констант;

контроль общих неисправностей (связь, конфигурация);

контроль внешней связи (RS232, Modbus RTU, Ethernet).

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

HF

HCl

NH3

ПО GM700 (Приемопередающий блок) ПО GME700

Идентификационное наименование ПО

9105060 VA24

9112032 UK50

9060487 XP79

Номер версии (идентификационный номер)*ПО

9105060 VA24

9112032 UK50

9060487 XP79

Цифровой идентификатор ПО

NA

NA

NA

ПО GM700 (Блок обработки данных)

Идентификационное наименование ПО

9100821 UK52

9112479 UK50

9112471 WN42

Номер версии (идентификационный номер)*ПО

9100821 UK52

9112479 UK50

9112471 WN42

Цифровой идентификатор ПО

NA

NA

NA

*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице.

Технические характеристики

1. Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора GM700___

Определяемые компоненты

Диапазон показаний объемной доли, млн-1 (ppm) или %

Диапазоны измерений объемной доли

Пределы допускаемой основной погрешности, %

млн-1 (ppm)

%

приведенной, у

относительной, 5

1

2

3

4

5

6

Аммиак

(NH3)

0 - 30

0 -10

-

± 15

-

Св. 10 - 30

-

-

± 15

0 - 100

0 - 10

-

± 10

-

Св. 10 - 100

-

-

± 10

1

2

3

4

5

6

0 - 1000

0 - 100

-

± 10

-

Св. 100 - 1000

-

-

± 10

Аммиак

0 - 2000

0 - 200

-

± 10

-

(NH3)

Св. 200 - 2000

-

-

± 10

0 - 5000

0 - 500

-

± 10

-

Св. 500 - 5000

-

-

± 10

0 - 5

0 - 5

-

± 20

-

0 - 10

0 - 5

-

± 20

-

Фтористый водород (HF)

Св. 5 - 10

-

-

± 20

0 - 100

0 - 10

-

± 20

-

Св. 10 - 100

-

-

± 20

0 - 1000

0 - 100

-

± 15

-

Св. 100 - 1000

-

-

± 15

0 - 2500

0 - 250

-

± 15

-

Св. 250 - 2500

-

-

± 15

0 - 15

0 - 5

-

± 20

-

Св. 5 - 15

-

-

± 20

Хлористый во-

0 - 100

0 - 15

-

± 20

-

Св. 15 - 100

-

-

± 20

д l) ро Cl ор (H

д(

0 - 1000

0 - 100

-

± 15

-

Св. 100 - 1000

-

-

± 15

0 - 3000

0 - 300

-

± 10

-

Св. 300 - 3000

-

-

± 10

Кисло-

0 - 3 % (об.)

-

0 - 3

± 5

-

род*

0 - 15 % (об.)

-

0 - 3

± 5

-

(О2)

-

Св. 3 - 15

-

± 5

0 - 3 % (об.)

-

0 - 3

± 5

-

Кисло-

0 - 25 % (об.)

-

0 - 3

± 5

-

род**

-

Св. 3 - 25

-

± 5

(О2)

0 - 100 % (об.)

-

0 - 25

± 3

-

-

Св. 25 - 100

-

± 3

Примечания:

1    Диапазоны измерений указаны для измерительного расстояния, равного 1 м при температуре 20 m 6 давлении 101,3 кПа.

2    В стандартной конфигурации газоанализатора GM 700 канал кислорода отсутствует.

3.    * Для газоанализаторов исполнений CD и GMP.

4.    ** Для газоанализаторов исполнений GPP_

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора GME700___

Определяемые компоненты

Диапазон показаний объемной доли, млн-1 ^т)или %

Диапазоны измерений объемной доли

Пределы допускаемой основной погрешности, %

млн-1 (ppm)

%

приведенной, у

относительной,

5

1

2

3

4

5

6

Аммиак

(NH3)

0 - 25

0 -10

-

± 15

-

Св. 10 - 25

-

-

± 15

0 - 100

0 - 10

-

± 10

-

Св. 10 - 100

-

-

± 10

0 - 1000

0 - 100

-

± 10

-

Св. 100 - 1000

-

-

± 10

0 - 2000

0 - 200

-

± 10

-

Св. 200 - 2000

-

-

± 10

0 - 5000

0 - 500

-

± 10

-

Св. 500 - 5000

-

-

± 10

Влага*

(Н2О)

(0 - 3) % (об.)

-

0 - 3

± 10

-

(0 - 20) % (об.)

-

0 - 3

± 10

-

-

Св. 3 - 20

-

± 10

Фтористый водород (HF)

0 - 5

0 - 5

-

± 20

-

0 - 10

0 - 5

-

± 20

-

Св. 5 - 10

-

-

± 20

0 - 100

0 - 10

-

± 20

-

Св. 10 - 100

-

-

± 20

0 - 1000

0 - 100

-

± 15

-

Св. 100 - 1000

-

± 15

0 - 2000

0 - 200

-

± 15

-

Св. 200 - 2000

-

-

± 15

Хлористый водород (HCl)

0 - 5

0 - 5

-

± 20

-

0 - 15

0 - 5

-

± 20

-

Св. 5 - 15

-

-

± 20

0 - 100

0 - 15

-

± 20

-

Св. 15 - 100

-

-

± 20

0 - 1000

0 - 100

-

± 15

-

Св. 100 - 1000

-

-

± 15

0 - 3000

0 - 300

-

± 10

-

Св. 300 - 3000

-

-

± 10

Влага**

(Н2О)

(0-3) % (об.)

-

0 - 3

± 10

-

(0-25) % (об.)

-

0 - 3

± 10

-

-

Св. 3 - 25

-

± 10

Кислород

(О2)

0 -1,5 % (об.)

-

0 - 1,5

± 5

-

0 - 25 % (об.)

-

0 - 1,5

± 5

-

-

Св. 1,5 - 25

-

± 5

1

2

3

4

5

6

Кислород

(О2)

0 - 100 % (об.)

-

0 - 25

± 3

-

-

Св. 25 - 100

-

± 3

Примечания:

1    * Канал применяется одновременно с каналом NH3.

2    ** Канал применяется одновременно с каналом HCl.

1    3

3.    Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89.

4.    При заказе диапазона измерений с верхним значением, отличным от приведенных в таблице, выбирают диапазон измерений, включающий это верхнее значение._

2    Номинальная цена единицы наименьшего разряда, млн-1: 0,01; 0,1; 1.

3    Предел допускаемой вариации показаний, Ьд, 0,5 предела допускаемой основной погрешности.

4    Время прогрева и выхода на рабочий режим не более 40 мин.

5    Предел допускаемого времени установления показаний Т0,9, не более: 360 с;.

6    Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности: 0,5.

7    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды на каждые 10 0С от номинального значения 20 0С в рабочих условиях, в долях от предела допускаемой основной погрешности: ± 0,5.

8    Предел допускаемой дополнительной погрешности от влияния содержания неизме-ряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более: 0,5.

9    Габаритные размеры и масса газоанализаторов приведены в таблице 4.

Таблица 4

Г азоанализатор

Г абаритные размеры, мм

Масса, кг

GM700

Блок приемопередатчика

Ширина 239 Высота 272 Длина 330

13

Блок отражателя

Ширина 250 Высота 250 Глубина 155

18

Зонд

См. таблицу 2

25 (GMP); 45 (GPP)

Устройство продувки

Длина 220 Диаметр 240

7

Узел подачи воздуха

Ширина 550 Высота 550 Длина 270

14

Блок обработки данных

Ширина 290 Высота 370 Глубина 138

4

GMB700

GMЕ700

Длина 483 Ширина 420 Высота 176,5

12,5

10    Напряжение питания от сети переменного тока частотой (50±1) Гц: (230±23) В.

11    Потребляемая мощность, В-А, не более: 600 (GM700), 500 (GME700).

12    Средняя наработка на отказ (при доверительной вероятности Р=0,95): 24000 часов.

13    Срок службы, лет, не менее: 10.

14    Условия эксплуатации:

-    диапазон температуры окружающего воздуха: от минус 40 оС до 50 оС (для GM700);

от 0 оС до 50 оС (для GME700);

-    относительная влажность окружающего воздуха не более 85 %;

-    диапазон атмосферного давления от 70 до 120 кПа.

15    Параметры анализируемого газа на входе газоанализатора:

-    температура анализируемой газовой среды, не более:

430 оС (для GM700);

210 оС (для GME700);

-    содержание определяемых компонентов: не более верхнего значения диапазона измерений.

Примечание: Перекрестная чувствительность компенсирована введением поправок.

-    массовая концентрация пыли не более 30 г/м при измерении NH3 и HF, при измерении HCl и О2 - зависит от измерительного расстояния (для GM700);

-    максимальное расстояние между блоком приемопередатчика и блоком обработки данных не более 1000 м (для GM700).

Знак утверждения типа

наносится на переднюю панель газоанализатора и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплектность поставки газоанализаторов GM 700 приведена в таблице 5.

Таблица 5

Наименование

Обозначение

Количество

Газоанализатор в составе:

GM700

1 шт.

блок приемопередатчика с кабелем

1 шт.

зонд (зондовая версия)

GMP (GPP)

1 шт.

блок отражателя (версия поперек се

CD

1 шт.

чения)

блок обработки данных

1 шт.

Блок*

Filter Box

1 шт.

Устройство подачи воздуха

1 или 2 шт.

Узел подачи воздуха на обдув

1 или 2 шт.

CAN-кабели в ассортименте

5 шт.

Соединительная коробка (опция)

1 шт.

Температурный зонд (опция)

1 шт.

Монтажный фланец (опция)

1 или 2 шт.

Г азоанализатор

GME700

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 242-1824-2015

1 экз.

Примечание: * Для газоанализаторов исполнений CD и GMP

Поверка

осуществляется по документу МП 242-1824-2015 «Газоанализаторы GM700, GMЕ700. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 24 апреля 2015 г. Основные средства поверки:

-    стандартные образцы состава - газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;

-    генератор влажного воздуха HygroGen, модификации HygroGen 2, номер Госреестра 32405-11, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С;

-    гигрометр Rotronic модификации HygroPalm, номер Госреестра 26379-10, диапазон измерений относительной влажности от 0 до 100 %, СКО случайной составляющей погрешности измерений относительной влажности не более 0,1 %;

-    поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением по ТУ6-21-5-82 или азот газообразный в баллонах под давлением по ГОСТ 9293-74.

Сведения о методах измерений

методика измерений приведена в документе «Газоанализаторы GM700/GMB700. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам GM700, ОМЕ700

1 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

2. ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».

3    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

4    Техническая документация фирмы - изготовителя.

61318-15
Номер в ГРСИ РФ:
61318-15
Производитель / заявитель:
"SICK AG", Германия
Год регистрации:
2015
Cрок действия реестра:
11.08.2026
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
