Генераторы нулевого воздуха - рабочие эталоны 1-го разряда AQMS мод. 100, 61319-15

Назначение

Генераторы нулевого воздуха AQMS модели 100 - рабочие эталоны 1-го разряда (далее -генераторы) предназначены для воспроизведения единицы объемной доли определяемых примесей в нулевом воздухе и ее передачи рабочим средствам измерений в соответствии с ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Описание

Принцип действия генераторов основан на прокачивании атмосферного воздуха при помощи компрессора и его очистке от газов-загрязнителей и аэрозольных частиц при помощи системы фильтров (скрубберов).

В состав генераторов входят: внешний компрессор, змеевик-охладитель, регенерационный скруббер, резервуар для хранения воздуха и система фильтров для удаления атмосферных загрязнителей.

Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в ресивер, используемый для поддержания постоянного давления, а затем на регенерационный скруббер, где происходит удаление остатков влаги. Сухой воздух поступает в резервуар для хранения, где он изолируется запорным клапаном.

Через редуктор, задающий давление на выходе генератора, воздух подается на систему фильтров, где происходит удаление атмосферных загрязнителей:

-    скруббер для удаления углеводородов и СО, где под действиям высокой температуры происходит каталитическое разложение углеводородов до диоксида углерода (СО2) и воды (Н2О), оксида углерода (СО) до диоксида углерода (СО2);

-    пурафиловый скруббер, где происходит окисление оксида азота (NO) до диоксида азота

(NO2);

-    угольный фильтр для удаления диоксида азота (NO2), озона (О3), диоксида серы (SO2), сероводорода (H2S) и аммиака (NH3);

-    фильтр тонкой очистки, для удаления частиц с размером более 10 мкм.

Конструктивно генераторы представляют собой одноблочные приборы.

На лицевой панели генераторов расположены выключатель (вкл./выкл.), манометр, регулятор давления и индикаторы.

На задней панели прибора расположены: пурафиловый и угольный скрубберы, разъем для подключения сети переменного тока напряжением (230 ± 23) В, входной штуцер для подачи воздуха, выходной штуцер нулевого газа и вентилятор.

Внешний вид генераторов приведен на рисунке 1.

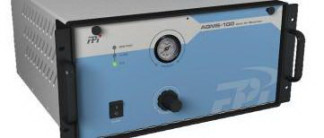

Рисунок 1 - Внешний вид генератора нулевого воздуха AQMS модели 100

Технические характеристики

1) Метрологические характеристики генераторов приведены в таблице 1.

Таблица 1

2)    Давление воздуха на выходе генераторов и допускаемое отклонение (210 ± 25) кПа при объемном расходе воздуха 20 дм /мин;

3)    Пределы допускаемой абсолютной погрешности поддержания давления в течение 8 ч непрерывной работы    ± 25 кПа;

4)    Температура точки росы влаги на выходе генераторов: минус 30 оС (при объемном расходе не более 20 дм /мин);

5)    Время прогрева, мин, не более    30;

6)    Габаритные размеры, мм, не более: длина - 712; ширина - 485; высота - 225;

7)    Масса, кг, не более    25;

8)    Питание генераторов осуществляется от сети переменного тока напряжением (230 ± 23) В с частотой (50 ± 1) Гц;

9)    Потребляемая мощность, В А, не более:    150;

10)    Средняя наработка на отказ (при доверительной вероятности Р=0,95): 6000 часов.

11)    Средний срок службы, лет, не менее: 10.

12)    Условия эксплуатации:

-    диапазон температур окружающего воздуха от 10 до 35 °С;

-    диапазон относительной влажности окружающего воздуха: от 15 % до 95 % при 25 °С (без конденсации влаги);

-    диапазон атмосферного давления от 84 до 106,7 кПа.

Знак утверждения типа

наносится на корпус генераторов и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средств измерений

В комплект поставки генераторов нулевого воздуха входят:

1    Генератор нулевого воздуха модели 100 - рабочий эталон 1-го разряда

1 шт. 1 шт. 1 экз. 1 экз.

2    Компрессор

3    Руководство по эксплуатации (с дополнением)

4    Методика поверки МП-242-1872-2015

Поверка

осуществляется по документу МП-242-1872-2015 «Генераторы нулевого воздуха AQMS 100 - рабочие эталоны 1-го разряда. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» «27» марта 2015 г.

модели

ФГУП

Основные средства поверки:

-    комплексы, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154 - 2011;

-    поверочный нулевой газ (ПНГ) - гелий газообразный высокой чистоты, марки 7.0 по ТУ 0271-001-45905715-02;

-    стандартные образцы состава - газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;

-    измеритель влажности газов ИВГ-1 (№ 15501-12 в Госреестре РФ), диапазон измерений температуры точки росы от -80 до 0 оС, пределы допускаемой абсолютной погрешности ± 2 оС;

-    манометр эталонный МО-160-0,1 МПа-0,4 по ТУ25-05-1664-74.

Сведения о методах измерений

Методика измерений приведена в документе «Генераторы нулевого воздуха модели 100 -рабочие эталоны 1-го разряда. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к генераторам нулевого воздуха AQMS модели 100 - рабочим эталонам 1-го разряда

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    Техническая документация фирмы - изготовителя.
