Система измерительная блочно-модульная СИБМ Елабужского месторождения НГДУ "Прикамнефть", 61321-15

61321-15
Система измерительная блочно-модульная СИБМ Елабужского месторождения НГДУ "Прикамнефть" предназначена для непрерывного автоматизированного измерения массы нетто сырой нефти и объема попутного нефтяного газа в потоке газожидкостной смеси, транспортируемой с Елабужского месторождения НГДУ «Прикамнефть»
Карточка СИ
Номер в госреестре 61321-15
Наименование СИ Система измерительная блочно-модульная СИБМ Елабужского месторождения НГДУ "Прикамнефть"
Изготовитель ООО "Татинтек", г.Альметьевск
Год регистрации 2015
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Система измерительная блочно-модульная СИБМ Елабужского месторождения НГДУ "Прикамнефть" предназначена для непрерывного автоматизированного измерения массы нетто сырой нефти и объема попутного нефтяного газа в потоке газожидкостной смеси, транспортируемой с Елабужского месторождения НГДУ «Прикамнефть»

Описание

СИБМ представляет собой единичный экземпляр (заводской № 006) и спроектирована для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

Принцип действия системы основан на прямом методе динамических измерений массы сырой нефти расходомером-счетчиком массовым и определении объема отсепарированного попутного свободного нефтяного газа косвенным методом динамических измерений по результатам измерения массового расхода газа и результатам измерения плотности газа. Массу нетто сырой нефти вычисляют, как разность массы сырой нефти и массы балласта. Массу балласта определяют расчетным путем, используя результаты измерений массовой доли механических примесей, массовой концентрации хлористых солей и массовой доли воды в пробах, отобранных из измерительных линий или по результатам измерения объемной доли воды поточным влагомером. Плотность свободного нефтяного газа и показатели качества сырой нефти измеряют в аккредитованной аналитической лаборатории.

Вычисление массы нетто сырой нефти и объема попутного свободного газа выполняется системой сбора и обработки информации, которая состоит из комплекса измерительновычислительного «ОКТОПУС-Л» и преобразователя расчетно-вычислительного «ТЭКОН-19».

СИБМ состоит из законченных блоков и трех измерительных линий:

•    блок сепарации нефтегазовой смеси с двумя фильтрами и с газовой измерительной линией;

•    технологический блок;

•    блока автоматики;

•    блок измерительных линий нефти: одна - рабочая, другая - резервная.

Конструктивно СИБМ спроектирован в виде блок-бокса и отдельно смонтированной рамы уличного исполнения с размещенными на ней нефтегазовым сепаратором и двумя фильтрами В технологической части блока-бокса размещены входной коллектор нефти и газа, измерительные линии нефти, линия качества, газовая линия и выходной коллектор газонефтяной смеси. В блок-боксе также размещены составные элементы блока автоматики: силовой шкаф, шкаф с вторичной аппаратурой средств измерений, контроля, управления и системы сбора, обработки информации (СОИ).

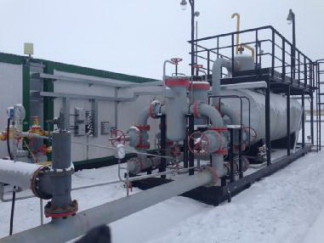

Рисунок 1 - Общий вид СИБМ

Перечень, назначение, краткие основные технические (в том числе метрологические) характеристики и номера госреестра средств измерений СИБМ представлены в таблице 1.

Таблица 1

Номер

госреестра

Наименование

Назначение

Место расположения

Технические характеристики

15201-11

Расходомер массовый Promass 83F50-U4N0/0

прямое измерения массового расхода нефтяного газа

Система измерения качества попутного нефтяного газа

DN50, PN4,0 МПа. Qmin=0,9 нм3/ч Qmax=43,5 нм3/ч Пределы допускаемой относительной погрешности в диапазоне расхода ± 0,5%

15201-11

Расходомер массовый Promass 83F1F-5A30/0 83F1F-

AD6SAA41AEAA+Z1

прямое измерения массы (массового расхода) брутто и плотности сырой нефти

Измерительная линия нефти №1

DN150, PN4,0 МПа. Qmin=30т/ч Qmax=250 т/ч Пределы допускаемой относительной погрешности в диапазоне расхода ±0,05%.

15201-11

Расходомер массовый Promass 83F1F-5A30/0 83F1F-

AD6SAA41 AEAA+Z 1

прямое измерения массы (массового расхода) брутто и плотности сырой нефти

Измерительная линия нефти №2

DN150, PN4,0 МПа. Qmin=30т/ч Qmax=250 т/ч Пределы допускаемой относительной погрешности в диапазоне расхода ±0,05%.

Номер

госреестра

Место расположения

Влагомер сырой нефти ВСН-2

измерение объемной доли воды в нефти для вычисления массы (массового расхода) нетто сырой нефти

Линия качества БИК

DN200, PN4,0 МПа Диапазон измерения влагосодержания

0...100%.

Пределы допускаемой абсолютной погрешности:

24604-12

± 0,5 (при содержании воды 0..50%);

± 1,0% (при содержании воды 50.100%)._

Преобразователь давления измерительный Cerabar S PMP 71-5AA1S211NAAA

41560-09

Измерение избыточного давления сырой нефти и нефтяного газа

Сепаратор НГС, измерительная линия нефти №1,2, СИКГ.

Диапазон измерений

- (0...4)МПа, пределы основной приведенной погрешности не более ±0,25%, выходной сигнал - 4-20mA SIL HART, взрывозащита -ATEX II 2G Ex d IIC T6 Gb

Преобразователь давления измерительный Deltabar S PMD75-5AA7H212CAA

Измерение перепада давления

Фильтры Ф101, Ф102

Диапазон измерений

-    (0.16) МПа, предельно допускаемое статическое давление

-    30 МПа, пределы допускаемой основной погрешности -не более ±0,25, выходной сигнал - 4-20mA SIL HART, взрывозащита -ATEX II 2G Ex d IIC T6 Gb

41560-09

Комплекс измерительно-вычислительный «ОКТОПУС-Л»

Измерение электрических сигналов от первичных преобразователей и вычисление объема, массы нефти и газа

Входит в состав СОИ

Допускаемая относительная погрешность преобразования электрического сигнала и вычисление объема и массы нефти и газа равна ± 0,05%

Преобразователь расчетно-измерительный ТЭКОН-19

24849-10

Номер

госреестра

Измерение электрических сигналов от первичных преобразователей и вычисление объема нефтяного газа

Место расположения

Входит в состав СОИ

Пределы допускаемой приведенной погрешности преобразования измеренных значений силы тока в значения физических величин, измеряемых первичным ИП при нормирующем значении, равном диапазону измерения ИП, ±0,0001%; пределы допускаемой относительной погрешности расчета расхода, объема, массы и количества газов и газовых смесей, приведенных к стандартным условиям, ± 0,1%

Манометр МПТИ -

53902-13

0.. .10 кгс/см2 - 0,6

Измерение избыточного давления сырой нефти и нефтяного газа

коллекторы БТ, измерительная линия газа №1, изме-рительн. линии нефти №1,2, сепаратор, фильтры

Диапазон измерений от 0 до 10 кгс/см2, класс точности 0,6, присоединением к процессу - наружная резьба М20х1,5, радиальный, диаметр корпуса 160 мм, температура окружающей среды от минус 50°C до плюс 60°C, IP53

Термопреобразователь универсальный ТПУ 0304

50519-12

Измерение температуры воздуха

БТ, БА

Вид взрывозащиты -1ExdIICT5, длина монтажной части - 80 мм; абсолютное значение пределы допускаемой основной приведенной погрешности ± 0,25%; диапазон преобразуемых температур -50°С ...+200 °С; выходной сигнал 4...20 мА

Номер

госреестра

Наименование

Назначение

Место расположения

Технические характеристики

42890-09

Датчик температуры Omnigrad S TR63

Измерение температуры сырой нефти и нефтяного газа

Измерительная линия газа, выходной коллектор нефти

Вид взрывозащиты -ATEX II 2 GD Ex d IIC, пределы допускаемой приведенной погрешности ±0,15%; диапазон преобразуемых температур -50°С ...+200 °С; 4-х проводн.жидкокри-сталлический экран, присоединение к процессу - резьба 1/2"NPT-M, 316

303-91

Термометр ртутный стеклянный лабораторный ТЛ-4

Измерение температуры сырой нефти и нефтяного газа

Измерительная линия газа, выходной коллектор нефти

Диапазон измерений - от 0° до плюс 55°С, пределы допускаемой абсолютной погрешности ±0,2°С, цена деления - 0,1°С, термометрическая жидкость - ртуть, длина термометра 530 мм, диаметр 11 мм

Система обеспечивает выполнение следующих основных функций:

-    автоматизированное измерение массы брутто сырой нефти, массового расхода нефти и объемного расхода попутного нефтяного газа в рабочих диапазонах расхода, температуры, давления, сырой нефти, влагосодержания и газа;

-    вычисление массы нетто нефти с использованием результатов измерений массы брутто нефти, массовой доли механических примесей, массовой концентрации хлористых солей, массовой доли воды;

-    автоматизированное измерение температуры, давления, объемной доли воды;

-    защита алгоритма и программы системы от несанкционированного доступа установкой паролей разного уровня доступа;

-    регистрация и хранения результатов измерений, формирование отчетов.

Программное обеспечение

Программное обеспечение (ПО) СИБМ - автономное.

Функции программного обеспечения: управление и синхронизация измерительных каналов, расчет массового расхода нефти по измеренным данным, объема попутного свободного газа, ведение архивов данных и архива вмешательств, формирование протоколов, вывод мгновенных и средневзвешенных данных по всем каналам, формирование аварийных сигналов по пределам измеряемых величин, пределов разности показаний преобразователей, оповещение персонала о нарушениях технологического режима и аварийных ситуациях (подача звукового сигнала и световая индикация аварийного параметра).

ПО реализует функции системы в комплексе измерительно-вычислительном (ИВК) "ОКТОПУС-Л», автоматизированном рабочем месте (АРМ) оператора «RATE АРМ оператора УУН», в преобразователе расчетно-вычислительном «ТЭКОН-19».

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Formula.o

«RATE APM оператора УУН» 2.3.11 АВ

Т19-05М

Номер версии (идентификационный номер) ПО

v.6.05

2.3.1.1

58.03

Цифровой идентификатор ПО

DFA87DAC

B6D270DB

7АЕ3А094

Другие идентификационные данные

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Программное обеспечение СИБМ защищено от преднамеренных изменений с помощью простых программных средств:

-    введение соответствующих паролей;

-    авторизация пользователя;

-    разделение прав доступа,

а также механическое опломбирование составных компонентов СОИ.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3

Наименование характеристики

Значение

Измеряемая среда

нефть сырая, попутный нефтяной газ

Количество измерительных линий БИЛ, шт.

1 рабочая,

1 контрольная

Количество измерительных линий ГИЛ, шт.

1 рабочая

Диапазон измерений расхода отсепарированной жидкости, т/ч

от 30 до 250

Кинематическая вязкость, мм2/с (сСт), не более

120

Диапазон плотности отсепарированной нефти, кг/м3

от 880 до 920

Диапазон плотности пластовой воды, кг/м3

от 1140 до 1180

Г азовый фактор при стандартных условиях, м3/т

-    минимальная

-    максимальная

0,9

43,5

Плотность газа при стандартных условиях, кг/м3

1,41

Давление измеряемой среды, МПа, не более

4,0

Диапазон температуры измеряемой среды, °С

от +5 до +45

Объемная доля воды, %

-    минимальная

-    максимальная

50

95

Давление насыщения сырой нефти, МПа

от 2,2 до 9,9

Массовая концентрация хлористых солей, мг/дм3, не более

20000

Массовая доля механических примесей, %, не более

0,2

Содержание свободного газа в жидкости после сепарации

отсутствует

Режим работы системы

непрерывный

Пределы допускаемой относительной погрешности системы при измерении массы сырой нефти, %

± 0,25

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности системы при измерении массы нетто сырой нефти, %: при содержании воды в сырой нефти, от 50 до 70%

± 5,0

от 70 до 85%

± 15,0

от 85 до 95%

± 45,0

Пределы допускаемой относительной погрешности системы при измерении объема попутного нефтяного газа, %:

± 5,0

Напряжение питания, В трехфазное

380

двухфазное

220

Частота, Гц

50

Условия эксплуатации:

- температура окружающего воздуха, °С

от -47 до +50

- относительная влажность окружающего воздуха, %

86

- атмосферное давление, кПа

101,3

Знак утверждения типа

наносится в средней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

Система измерительная блочно-модульная СИБМ Елабужского месторождения НГДУ "Прикамнефть" (заводской № 006) - 1 шт.

Руководство по эксплуатации - 1 экз.

Методика поверки    - 1 экз.

Поверка

осуществляется по документу МП 61321-15 «Инструкция. ГСИ. Система измерительная блочномодульная СИБМ Елабужского месторождения НГДУ "Прикамнефть". Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 30.12.2014 г.

Основные средства поверки:

-    Государственный первичный эталон единицы массового и объемного расхода жидкости ГЭТ 63-2013 диапазон измерения от 2,5 до 500 т/ч; Ua=810-5; Ub=1.610-4; Uc=1.7910-4; Up=3.610-4 при Р=0,95;

-    Государственный первичный специальный эталон единицы объемного влагосодержа-ния нефти и нефтепродуктов- ГЭТ 87-2011, диапазон значений влагосодержания смеси нефть-вода, в котором воспроизводится единица объемного влагосодержания 0,01 -=-99,9 % объемной доли воды;

-    установка поверочная «ВЗЛЕТ ПУ», диапазон значений среднего массового расхода жидкости 0-5000 м /ч, пределы допускаемой относительной погрешности установки при измерении среднего объемного (массового) расхода (объема, массы) ±0,05% (номер в госреестре 4754311);

-    миллиамперметр постоянного тока для измерения в диапазонах от 0/4 до 20 мА с погрешностью не более ±0,05%;

-    электронный счётчик импульсов амплитудой до 50 В, частотой от 0 до 10 кГц и погрешностью не более ± 0,01%.

Сведения о методах измерений

ГСИ. Масса сырой нефти. Методика измерений системой измерительной блочномодульной для Елабужского месторождения НГДУ «Прикамнефть», свидетельство об аттестации № 01.00257-2008/3809-14.

Нормативные и технические документы, устанавливающие требования к системе измерительной блочно-модульной СИБМ Елабужского месторождения НГДУ "Прикамнефть"

1    ГОСТ Р 8.615-2005 «ГСИ. Измерение количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования».

2    Техническая документация ООО «Татинтек»

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 07.11.2024
