| Номер в госреестре | 61323-15 |
| Наименование СИ | Мерники металлические |
| Обозначение типа СИ | IMS |
| Изготовитель | ООО "Системы Нефть и Газ Балтия", г.Калининград |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Мерники металлические IMS (далее- мерники) предназначены для измерения и воспроизведения объема жидкости.

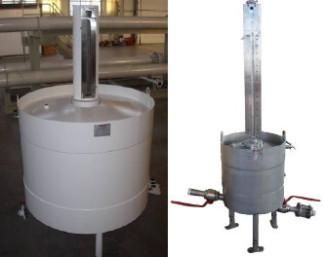

Мерники представляют собой меры вместимости. Физический принцип действия мерников основан на свойстве жидкости заполнять емкость, принимая форму сосуда. Конструктивно мерники состоят из цилиндрического резервуара и горловины с закрепленной на ней водомерной трубкой со шкалой. В середину конического днища мерников вварен трубопровод с кранами для заполнения и слива жидкости. На верхней конической стенке мерников закреплены ампулы уровня, размещенные под углом 90о относительно друг друга и предназначенные для контроля установки мерников в вертикальное положение. К нижнему ребру жесткости мерников приварены ножки, обеспечивающие устойчивое положение мерников и снабженные регулировочными винтами. Горловина мерников закреплена на резервуаре с помощью фланцевого соединения. Мерники снабжены термокарманами для установки термометров.
Таблица 1
| Наименование характеристики | Значение характеристики | |||||||||||
| 1 | 2 | |||||||||||
| Номинальный объем при 20 0С, дм 3 | 18,9 | 20 | 20 | 37,9 | 40 | 50 | 56,8 | 60 | 75,7 | 94,6 | 100 | 113,6 |
| Пределы допускаемой относительной погрешности, % | ± 0,02 | ± 0,02 | ± 0,01 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 |
| Диапазон по градуированной шкале вверх и вниз от номинального объема на указанную величину, дм 3 | от 0,19 до -0,19 | от 0,2 до -0,2 | от 0,2 до -0,2 | от 0,38 до -0,38 | от 0,4 до -0,4 | от 0,5 до -0,5 | от 0,56 до -0,56 | от 0,60 до -0,60 | от 0,75 до -0,75 | от 0,94 до -0,94 | от 1,0 до -1,0 | от 1,1 до -1,1 |
| Цена деления шкалы, дм 3 | 0,004 | 0,004 | 0,002 | 0,005 | 0,005 | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 |
| Коэффициент объемного расширения материала стенок мерника , 1/С0 | В зависимости от марки стали выбранной при изготовлении мерника 12Х18Н10Т / 304 / 316 / 321 используется коэффициент 0,0000513 / 0,0000520 / 0,0000498 / 0,0000497 | |||||||||||
| Диаметр сливного крана, мм | 25 | 40 | 50 | |||||||||
| Г абаритные размеры, мм не более: диаметр высота | 290 1790 | 290 1848 | 290 1848 | 354 1730 | 354 1735 | 508 1365 | 508 1448 | 508 1450 | 508 1832 | 610 1752 | 610 1785 | 610 1526 |
| Масса, не более, кг | 56 | 58 | 58 | 62 | 63 | 64 | 68 | 70 | 72 | 101 | 104 | 103 |
| Средний срок службы, лет | 25 | |||||||||||
| Средняя наработка на отказ Тср.м , часов. | 2500 | |||||||||||
| Наименование характеристики | Значение характеристики | |||||||||||
| 1 | 2 | |||||||||||
| Номинальный объем при 20 0С, дм 3 | 120,0 | 151,4 | 200,0 | 246,1 | 250,0 | 283,9 | 340,7 | 378,5 | 400,0 | 454,2 | 500,0 | 500,0 |
| Пределы допускаемой относительной погрешности, % | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,01 | ± 0,02 |
| Диапазон по градуированной шкале вверх и вниз от номинального объема на указанную величину, дм 3 | от 1,2 до -1,2 | от 1,5 до -1,5 | от 2,0 до -2,0 | от 2,4 до -2,4 | от 2,5 до -2,5 | от 2,8 до -2,8 | от 3,4 до -3,4 | от 3,7 до -3,7 | от 4,0 до -4,0 | от 4,5 до -4,5 | от 5,0 до -5,0 | от 5,0 до -5,0 |
| Цена деления шкалы, дм 3 | 0,02 | 0,02 | 0,04 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,1 | 0,1 |
| Коэффициент объемного расширения материала стенок мерника , 1/С0 | В зависимости от марки стали выбранной при изготовлении мерника 12Х18Н10Т / 304 / 316 / 321 используется коэффициент 0,0000513 / 0,0000520 / 0,0000498 / 0,0000497 | |||||||||||
| Диаметр сливного крана, мм | 50 | |||||||||||
| Габаритные размеры, мм не более: диаметр высота | 610 1530 | 610 1815 | 793 1520 | 793 1703 | 793 1710 | 793 1859 | 870 1857 | 870 1974 | 870 1994 | 1013 2036 | 1164 2085 | 1164 1880 |
| Масса, не более, кг | 105 | 112 | 141 | 149 | 151 | 155 | 168 | 173 | 179 | 192 | 195 | 198 |
| Средний срок службы, лет | 25 | |||||||||||
| Средняя наработка на отказ Тср.м , часов. | 2500 | |||||||||||
| Наименование характеристики | Значение характеристики | ||||||
| 1 | 2 | ||||||
| Номинальный объем при 20 0С, дм 3 | 530,0 | 600,0 | 643,5 | 650,0 | 800,0 | 1000,0 | 1000,0 |
| Пределы допускаемой относительной погрешности, % | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,01 |
| Диапазон по градуированной шкале вверх и вниз от номинального объема на указанную величину, дм 3 | ,3 ^ о ^ т о | от 6,0 до -6,0 | от 6,4 до -6,4 | ,5 'о" о ^ , « VO то | от 8,0 до -8,0 | от 10,0 до -10,0 | от 10,0 до -10,0 |
| Цена деления шкалы, дм 3 | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,1 |
| Коэффициент объемного расширения материала стенок мерника , 1/С0 | В зависимости от марки стали выбранной при изготовлении мерника 12Х18Н10Т / 304 / 316 / 321 используется коэффициент 0,0000513 / 0,0000520 / 0,0000498 / 0,0000497 | ||||||
| Диаметр сливного крана, мм | 50 | ||||||
| Габаритные размеры, мм не более: диаметр высота | 1135 1735 | 1220 1798 | 1220 1941 | 1220 1945 | 1220 1872 | 1380 2000 | 1380 2237 |
| Масса, не более, кг | 209 | 275 | 285 | 288 | 300 | 330 | 330 |
| Средний срок службы, лет | 25 | ||||||
| Средняя наработка на отказ Тср.м , ч | 2500 | ||||||
2. Условия эксплуатации:
Рабочая среда в условиях эксплуатации Диапазон температур рабочей среды , °С Диапазон температур окружающего воздуха , °С Относительная влажность окружающего воздуха
вода питьевая по ГОСТ 2874-82. От +10 до +30 От +10 до +30 , % От 30 до 80
Знак утверждения типа наносится лазерным способом на специальную табличку, которая крепится на торцевую часть мерника и на титульный лист Руководства по эксплуатации печатным способом.
- мерник в сборе;
- руководство по эксплуатации РЭ1-2011;
- габаритный чертеж;
- методика поверки МП 2301-0151-2015;
- ящик упаковочный;
- упаковочные листы;
осуществляется по МП 2301-0151-2015 «Мерники металлические IMS. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 апреля 2015г.
Перечень основных средств измерений, необходимых для поверки:
- гири эталонные 3-го разряда в соответствии с ГОСТ 8.021-2005;
- весы высокого/ специального класса точности по ГОСТ OIML R-76-1-2011 с относительным значением размаха не более 0,005% или компараторы массы с СКО не более 0,005%;
- гиря эталонная 2-го разряда по ГОСТ 8.021-2005 массой 20 кг;
- эталонные стеклянные колбы 1кл. точности по ГОСТ 1770-74
- термометры жидкостные лабораторные с ценой деления 0,01° С по ГОСТ 29224-91;
- уровень по ГОСТ 9392-89;
- секундомер стрелочный с ценой деления 0,2 с;
- поверочная жидкость - дистиллированная вода по ГОСТ 6709-72.
приведены в Руководстве по эксплуатации РЭ1-2011 «Мерник металлический IMS Руководство по эксплуатации, техническому обслуживанию»
Нормативные и технические документы, устанавливающие требования к Мерникам металлическим IMS
1 ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
2 ТУ 4213-006-95715144-2010. Технические условия. «Мерники металлические IMS».
