| Номер в госреестре | 61324-15 |
| Наименование СИ | Осциллографы |
| Обозначение типа СИ | DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ594A, DSAZ594A, DSOZ634A, DSAZ634A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ594A, DSAZ594A, DSOZ634A, DSAZ634A (далее -осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Осциллографы имеют одинаковую конструкцию и каждый из них выполнен в виде настольного моноблока. Различные модели осциллографов DSA/DSO отличаются полосой пропускания и наличием опции измерения дрожания.
На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

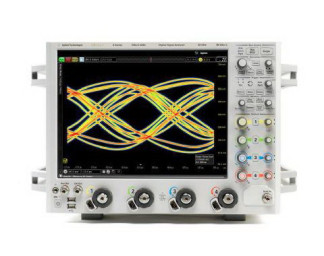

Внешний вид одной из моделей осциллографа, с указанием места размещения знака утверждения типа, приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
| Название опций | Описание |
| N2803A | Пробник до 30 ГГц (InfiniiMax III) |
| N2802A | Пробник до 25 ГГц (InfmiiMax III) |
| N2801A | Пробник до 20 ГГц (InfmiiMax III) |
| N2800A | Пробник до 16 ГГц (InfmiiMax III) |
| N5439A | Г оловка пробника ZIF |
| N5445A | Г оловка пробника |
| N5441A | Впаиваемая головка пробника |
| N5444A | 3,5 мм/2,92 мм/SMA головки пробников |
| N5443A | Устройство подключения и держатель для проверки рабочих характеристик и устранения временного сдвига между каналами для пробников |
| N5440A | Г оловка пробника ZIF 450 Ом |
| N5447A | Г оловка пробника ZIF 250 Ом |
| N5442A | Прецизионный адаптер BNC |
| N5448A | Гибкие удлинительные кабели с соединителями 2,92 мм |
| N5449A | Высокоимпедансный адаптер |
| N2812A | 35 ГГц кабель |
| N2830A | Пробник до 4 ГГц (InfmiiMax III+) |
| N2831A | Пробник до 8 ГГц (InfiniiMax III+) |
| N2832A | Пробник до 13 ГГц (InfiniiMax III+) |
| N2848A | Г оловка пробника QuickTip |
| N2849A | Г оловка пробника QuickTip |
| N2764AU-020 | Модернизация серии 90000Х до серии 90000Q с полосой пропускания 20 ГГц |
| N2764AU-028 | Увеличение полосы пропускания с 28 ГГц серии 90000Х до 33 ГГц серии 90000Q |
| N2764AU-028 | Модернизация серии 90000Х до серии 90000Q с полосой пропускания 32 ГГц |
| N2764BU-025 | Увеличение полосы пропускания с 20 до 25 ГГц |
| N2764BU-033 | Увеличение полосы пропускания с 25 до 33 ГГц |
| N2764BU-050 | Увеличение полосы пропускания с 33 до 50 ГГц |
| N2764BU-062 | Увеличение полосы пропускания с 50 до 63 ГГц |
| N2810A-050 | Увеличение памяти с 20 до 50 Мвыб на канал |
| N2810A-100 | Увеличение памяти с 50 до 100 Мвыб на канал |
| N2810A-200 | Увеличение памяти с 100 до 200 Мвыб на канал |
| N2810A-500 | Увеличение памяти с 200 до 500 Мвыб на канал |
| N2810A-01G | Увеличение памяти с 500 до 1 Гвыб на канал |
| N2810A-02G | У величение памяти с 1 до 2 Г выб на канал |
| N5473A | DVD RW |
| 82350B | GPIB интерфейс |
| N5474C | Съемный твердотельный диск |
Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Характеристики ПО осциллографов приведены в таблице 2. Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Infiniium 5.10 System Software |
| Номер версии (идентификационный номер) ПО | Версия не ниже 05.10.0005 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | MD5 |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики осциллографов приведены в таблице 3.
| Наименование характеристики | Значение характеристики для модели осциллографа | |||||
| DS0Z204A, DSAZ204A | DS0Z254A, DSAZ254A | DS0Z334A, DSAZ334A | DS0Z504A, DSAZ504A | DS0Z594A, DSAZ594A | DS0Z634A, DSAZ634A | |
| Количество входных каналов | 4 | |||||
| Полоса пропускания (по уровню - 3 дБ) ГГц: - двухканальный режим - четырехканальный режим | 20 20 | 25 25 | 32 32 | 50 33 | 59 33 | 62 33 |
| Максимальная частота дискретизации, Гвыб/с: - четырехканальный режим - двухканальный режим | 80 | |||||
| 80 | 160 | |||||
| Время нарастания/спада, пс (от 10 до 90 %), не более | 22,5 | 18 | 13 | 9 | 7,5 | 7 |
| Входное сопротивление каналов, Ом | от 48,5 до 51,5 | |||||
| Развязка между каналами, дБ, (между двумя каналами с равными коэффициентами отклонения Коткл): - от 0 до 3 ГГц - от 3 до 8 ГГц - от 8 ГГц до максимального значения частоты | 60 40 35 | |||||
| Система вертикального отклонения | ||||||
| Разрешающая способность по вертикали, бит | 8, с усреднением не более 12 | |||||
| Динамический диапазон, делений | ± 4 | |||||
| Диапазон установки коэффициента отклонения Коткл | от 1 мВ/дел до 1 В/дел в последовательности 1; 2; 5 | |||||
| Пределы допускаемой абсолютной погрешности установки коэффициента отклонения Доткл, мВ/дел | ± 0,025 • 8 [дел] • Коткл при Коткл до 5 мВ/дел ± 0,02 • 8 [дел] • Коткл при Коткл свыше 5 мВ/дел | |||||
| Диапазон установки напряжения смещения Цсмещ | ± 0,4 В при Коткл до 40 мВ/дел ± 0,9 В при Коткл от 40 до 75 мВ/дел включ. ± 1,6 В при Коткл св. 75 до 130 мВ/дел включ. ± 3,0 В при Коткл от 130 до 240 мВ/дел включ. ± 4,0 В при Коткл св. 240 мВ/дел | |||||
Наименование
характеристики
DSOZ634A,
DSAZ634A
DSOZ204A,
DSAZ204A
DSOZ254A,
DSAZ254A
DSOZ334A,
DSAZ334A
DSOZ504A,
DSAZ504A
DSOZ594A,
DSAZ594A
± [0,02- исмещ + 0,018 (дел) • К нала до 3,5 В;
± [0,02• исмещ + 0,018 (дел) • К ного сигнала свыше 3,5 В
Пределы допускаемой абсолютной погрешности установки напряжения смещения Асмещ, В
откл] при напряжении входного сиг-+ 1 мВ] при напряжении вход-
Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока:
- двумя курсорами
- одним курсором
± (КАоткл + Кр)
± (КАоткл + Асмещ + Кр /2)
где КАоткл - коэффициент, численно равный Аоткл, В;
Кр - разрешение, Кр = 0,004^К;
К - коэффициент, численно равный установленному коэффициенту отклонения, В;_
Максимальное значение входного напряжения, В
± 5
| 0,41 | 0,48 | 0,60 | 0,90 | 0,96 | 1,0 |
| 1,46 | 1,70 | 2,00 | 2,90 | 3,15 | 3,3 |
| 2,90 | 3,30 | 3,90 | 5,70 | 6,2 | 6,4 |
| 28,6 | 32,5 | 38,1 | 56,7 | 60 | 63 |
Максимальное средне квадратическое значение шумов
собственных
U
при Коткл, мВ:
- 10 мВ/дел
- 50 мВ/дел
- 100 мВ/дел
- 1 В/дел
Система горизонтального отклонения
Диапазон установки коэффициентов развертки
от 2 пс/дел до 20 с/дел
± (0,1 • 10-6 + 0,1 /Тэ где Тэ - коэффициент, численно равный количеству лет эксплуатации осциллографа
Пределы допускаемой относительной погрешности опорного генератора 5о_
Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров (СКЗ), с:
- без усреднения
- с усреднением более минус 256
5-[(К2нт + S2) ]-2 + 5о^1изм/2 0,35^[(К2нт + S2)]-2 + 5о-1изм/2
где Кнт - коэффициент, численно равный отношению N/T^; N - уровень собственного шума (СКЗ), В;
Тнар - время нарастания выходного напряжения, с;
S - джиттер внутреннего опорного генератора (СКЗ), с
| Наименование характеристики | Значение характеристики для модели осциллографа | |
| DS0Z204A, DSAZ204A | DS0Z254A, DS0Z334A, DS0Z504A, DS0Z594A, DS0Z634A, DSAZ254A DSAZ334A DSAZ504A DSAZ594A DSAZ634A | |
| Джиттер внутреннего опорного генератора (СКЗ), фс, не более - до 10 мс - от 10 до 100 мс - от 100 мс до 1 с | 75 190 500 | |
| Пределы допускаемой погрешности измерений джиттера при измерении интервалов времени (СКЗ), с | ± (К2нт + S2)-2 | |
| Пределы допускаемой погрешности измерений джиттера при измерении периода (СКЗ), с | [2 • (К2нт + S2)]-2 | |
| Пределы допускаемой погрешности измерений джиттера при измерении цикл-цикл (СКЗ), с | [3 • (К2нт + S2)]-2 | |
| Синхронизация | ||
| Виды запуска | автоматический, ждущий, однократный, принудительный | |
| Чувствительность: - низкая - высокая | 2.0 деления от 0 до 22 ГГц 0,3 деления от 0 до 18 ГГц 1.0 деление от 18 до 22 ГГц | |
| Минимальная ширина импульса для запуска | 250 пс аппаратно; 40 пс с программой InfiniiScan | |
| Диапазон уровней входного сигнала внутренней синхронизации | ± 4 деления или ± 4 В в зависимости, что меньше; ± 5 В при значении входного сигнала ± 5 В | |
| Источники запуска | любой канал, сеть, вход внешнего запуска | |
| Условия эксплуатации и массо-габаритные характеристики | ||
| Габаритные размеры: (ширинах высотахдлина) (без креплений), мм, не более | 508x338x493 | |
| Масса, кг, не более | 32,2 | |
| Напряжение электропитания при частоте 50/60 Гц, В | от 100 до 240 | |
| Наименование характеристики | Значение характеристики для модели осциллографа | |
| DSOZ204A, DSAZ204A | DSOZ254A, DSOZ334A, DSOZ504A, DSOZ594A, DSOZ634A, DSAZ254A DSAZ334A DSAZ504A DSAZ594A DSAZ634A | |
| Потребляемая мощность, В А, не более | 1350 | |
| Нормальные условия эксплуатации: - температура окружающего воздуха - относительная влажность окружающего воздуха - атмосферное давление | от 18 до 28 0С от 30 до 80 % от 84 до 106 кПа | |
| Условия хранения (транспортирования): - температура окружающего воздуха - относительная влажность окружающего воздуха | от минус 40 °С до плюс 65 °С до 90 % | |
наносится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.
Комплект поставки приведен в таблице 5.
Таблица 5
| Наименование | Количество |
| 1 Осциллограф (DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSОZ594A, DSAZ594A, DSOZ634A, DSAZ634A) | 1 шт. (модель по заказу) |
| 2 Компакт-диск (с PDF файлом руководства по эксплуатации) | 1 шт. |
| 3 Методика поверки. 651-15-06 МП | 1 экз. |
| 4 Паспорт | 1 шт. |
осуществляется по документу . 651-15-06 МП «Инструкция. Осциллографы DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ594A, DSAZ594A, DSOZ634A, DSAZ634A. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 12 марта 2015 г.
Основные средства поверки:
- генератор сигналов Е8257D (опция 540 или 567 в зависимости от модели осциллографа) (№» 53941-13): диапазон частот от 250 кГц до менее 40 ГГц, пределы до-пускаемой относительной погрешности установки частоты ± 7,5*10-8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ;
- ваттметр N1914A (№44731-10) с измерительными преобразователями N8485A, N8487A, N8488A частота преобразования до 67 ГГц; диапазон измерений уровня мощности от минус 35 до 23 дБ/мВт;
- мультиметр Agilent 3458A (№2 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5 • 10 -6D+0,3-10 -6E) в диапазоне от 0,1 до 1 В, ± (0,540 -6D+0,05^10 -6E) в диапазоне от 1 до 10 В, где D - показания мультиметра, Е - верхний предел диапазона измерений;
- частотомер электронно-счетный 53132А (№ 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 • 10-6 ;
- стандарт частоты рубидиевый FS725 (№31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 1 10-10.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам DSOZ204A, DSAZ204A, DSOZ254A, DSAZ254A, DSOZ334A, DSAZ334A, DSOZ504A, DSAZ504A, DSOZ594A, DSAZ594A, DSOZ634A, DSAZ634A
1. Техническая документация компании «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия.
