| Номер в госреестре | 61329-15 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | АТ |
| Изготовитель | ООО "Аргоси Аналитика", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 11.08.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

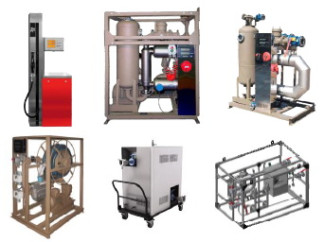

Установки измерительные АТ предназначены для измерений массы сырой нефти, сырой нефти без учета воды, массы и объема нефти, нефтепродуктов, сжиженных углеводородных газов, воды и других жидкостей.
Принцип работы установок измерительных АТ основан на прямом методе динамических измерений жидкости в потоке массовым счетчиком-расходомером при выдаче в топливные баки транспортных средств или тару потребителей, их выдаче в или приеме из автомобильных или железнодорожных цистерн, наливных судов Речного/Морского регистра, трубопроводным транспортом, а также для управления процессом налива или слива при проведении учетно-расчетных операций, перекачки продуктов на АЗС, нефтебазах и нефтеперерабатывающих заводах.
Установки измерительные АТ состоят из следующих функциональных блоков: гидравлического, устройства налива и управления.
Измеряемая среда по входному трубопроводу поступает в гидравлический блок представляющий собой конструкцию, состоящую из каркаса в облицовке или без нее, в котором установлены: обратный клапан, счетчик-расходомер, запорные и регулирующие устройства (электромагнитный регулирующий клапан, или задвижка (затвор), или кран шаровой и т.д.), при необходимости - фильтр, электронасосный агрегат и сепаратор. В безнасосных моделях измерительных установок, предназначенных для измерений при сливе, жидкость в измерительный канал подается гравитационным способом или с использованием внешнего насосного оборудования.
Дополнительно в гидравлическом блоке могут быть установлены: датчик температуры, датчик давления, плотномер, средство измерений объемной доли воды в нефти, пробоотборник. Установки могут иметь один и более гидравлических блоков для разных видов измеряемой среды, проходящих через один или несколько устройств налива или соединенных с приемным трубопроводом.
В зависимости от климатического исполнения, установка может быть оснащена системой обогрева.
В качестве счетчиков-расходомеров используются: счетчики-расходомеры массовые СКАТ, счетчики-расходомеры массовые Micro Motion (номер в госреестре 45115-10), расходомеры массовые Promass (номер в госреестре 15201-11), счетчики-расходомеры массовые корио-лисовые ROTAMASS (номер в госреестре 27054-14), расходомеры-счетчики массовые OPTIMASS (номер в госреестре 50998-12).
В качестве средства измерений объемной доли воды в нефти используется влагомер поточный ВСН-АТ.
Блок устройства налива представляет собой систему раздаточных рукавов с краном, а также может иметь в своем составе стояки и консоли верхнего/нижнего налива, не герметичные и герметичные (без газовозврата и с газовозвратом).
Блок управления состоит из контроллера, устройства индикации, силовых модулей, устройств согласования сигналов и протоколов, блоков питания. Установка комплектуется устройством заземления и контроля. В зависимости от назначения установки устройство от-счетное может отображать информацию о прошедшем через счетчик-расходомер массе и (или) объеме, температуре и плотности жидкости или массе и (или) объеме выданной дозе, ее стоимости и цене.
Лист № 2 Всего листов 6
Блок управления обеспечивает: сбор данных при измерениях; управление режимами налива/слива, запорной арматурой; архивирование и хранение данных; передачу результатов измерений в систему верхнего уровня, контроль показаний приборов безопасности (наличие заземления, наличие продукта на входе установки и т.д.); аварийное отключение процесса налива в случае возникновения нештатной ситуации.
В зависимости от назначения установки, блок управления может быть выполнен в едином конструктивном исполнении или состоять из нескольких функционально законченных уз -лов, расположенных в установке или вне ее.
По заказу потребителя блок управления может быть дополнительно оборудован считывателями чип (смарт) и платежных карт, клавиатурой, терминалами доступа.
Схема обозначений установок измерительных АТ при заказе и в документации: Установка измерительная АТ Zxxxxxx где: - Z - диапазон расхода:
1 - от 6 до 180 л/мин (кг/мин);
2 - от 25 до 750 л/мин (кг/мин);
3 - от 75 до 2250 л/мин (кг/мин);
4 - от 225 до 6667 л/мин (кг/мин);
5 - от 450 до 11334 л/мин (кг/мин);
6 - от 1250 до 26667 л/мин (кг/мин);
7 - от 2500 до 42500 л/мин (кг/мин).
- x - числовые и буквенные обозначения, в зависимости от позиции указывающие на тип применяемого счетчика-расходомера, назначение установки, вариант конструктивного исполнения, способ подачи и тип продукта, наличие дополнительного оборудования.
Программное обеспечение установок измерительных АТ автономное.
Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, формирование отчетов измерений, управление процессом измерений и передача результатов измерений в компьютерную сеть.
Идентификационные данные программного обеспечения установок измерительных АТ приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Наименование программного обеспечения (ПО) | Топаз- 106К1Еххх | Система измерений количества жидкости и газа R-AT-MM |
| Идентификационное наименование ПО | MZCH | DebitCalc |
| Номер версии (идентификационный номер) ПО | V1xxx | V0.2 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Уровень защиты программного обеспечения установок измерительных АТ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий»
согласно Р 50.2.077-2014.
Программное обеспечение защищено от несанкционированного изменения пломбой программирующего разъема и наличием 256-битного электронного ключа. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.
Программное обеспечение не влияет на метрологические характеристики установок измерительных АТ.
Таблица 2
| Наименование характеристики | Значение характеристики | ||||||||
| 1 | 2 | ||||||||
| Обозначение | 1xxx xxx | 2xxx xxx | 3xxx xxx | 4xxx xxx | 5xxx xxx | 6xxx xxx | 7xxx xxx | ||
| Диапазон расхода, л/мин (кг/мин) | от 6 до 50 | от 6 до 100 | от 6 до 180 | от 25 до 750 | от 75 до 2250 | от 225 до 6667 | от 450 до 11334 | от 1250 до 26667 | от 2500 до 42500 |
| Наименьший измеряемый объем (масса), л (кг) | 2 | 10 | 20 | 100 | 1500 | ||||
| Пределы допускаемой относительной погрешности установок, %, равны - при измерении массы - при измерении объема | ± 0,15; ± 0,20; ± 0,25 ± 0,15; ± 0,20; ± 0,25 | ||||||||
| Максимальное давление измеряемой среды, МПа, не более | 10 | ||||||||
| 1 | 2 |
| Диапазон измерения плотности, кг/м3 | от 0 до 5000 |
| Пределы допускаемой абсолютной погрешности установок при измерении плотности, кг/м3 | ± 0,5; ±1 |
| Диапазон измерения о/~' температуры, С | от минус 50 до плюс 100 |
| Пределы допускаемой абсолютной погрешности установок при измерении температуры, С | ± 0,2; ±(0,5+0,01t) |
| Диапазон измерения влагосодержания для модификаций установок с влагомером, % | от 0,01 до 100 |
| Пределы допускаемой относительной погрешности установок при измерении массы нетто нефти, для модификаций установок с влагомером, %, при содержании воды, %, объемная доля до 5 от 5 до 10 от 10 до 20 от 20 до 50 от 50 до 70 от 70 до 85 | ± 0,35 ± 0,4 ± 1,5 ± 2,5 ± 5,0 ± 15,0 |
| Диапазон температур окружающей среды, °С | от минус 40 до плюс 50 от минус 60 до плюс 50 оС* |
| Относительная влажность %, при температуре плюс 15 °С | 75 |
| Напряжение питания, В | 12-24 (±10%), 110 (±10%), 220 (+10/-15), 380 (+10/-15)** |
| Частота тока, Гц | 50±1** |
| Потребляемая мощность, В А, не более | 35000 |
| Г абаритные размеры, мм, не более | 3000х2000x3000 |
| Масса, кг, не более | 2000 |
| Средний срок службы, лет, не менее | 10 |
Специальное исполнение с подогревом;
Лист № 5 Всего листов 6
** При поставке на суда с классом Российского Речного Регистра отклонение от номинальных значений, %: длительное - напряжение +6,-10; частота ±5, кратковременное напряжение +15,-30 (продолжительностью 1,5 с); частота ±10 (продолжительностью 5 с).
наносится на маркировочную табличку, закрепленную на корпусе установки измерительной АТ, фотохимическим методом (методом металлографии, наклейки) и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
- У становка измерительная АТ - 1 шт.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.;
- Эксплуатационная документация на составные части установки - 1 комплект.
осуществляется по документу МП 0276-1-2015 «Инструкция. ГСИ. Установки измерительные АТ. Методика поверки», утвержденному ЦИ СИ ФГУП «ВНИИР» 08.06.2015 г.
Средства поверки:
- установки поверочные универсальные УПУ-АТ (Номер в госреестре 54214-13);
- весы электронные по ГОСТ Р 53228-2008 высокого класса точности;
- мерники металлические эталонные 2-го разряда со шкалой и погрешностью ± 0,05 %.
Методика измерений описана в разделе «Методика измерений» руководства по эксплуатации установок измерительных АТ.
Нормативные и технические документы, устанавливающие требования к установкам измерительным АТ
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;
2 ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»;
3 ГОСТ Р 8.615-2005 «ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования»;
4 ТУ 4213-035-95959685-2015 «Установки измерительные АТ. Технические условия».
