| Номер в госреестре | 61337-15 |
| Наименование СИ | Дозиметры |
| Обозначение типа СИ | RDS-31S, RDS-31iTx |
| Изготовитель | "Mirion Technologies (RADOS) Oy", Финляндия |
| Год регистрации | 2015 |
| Срок свидетельства | 19.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры RDS-31S, RDS-31iTx (далее по тексту - RDS) предназначены для измерения мощности амбиентного эквивалента дозы (далее по тексту - МЭД) Й *(10) и амбиентного эквивалента дозы (далее по тексту - ЭД) Й *(10) фотонного излучения. Вместе с выносными датчиками, являющимися дополнительной опцией, позволяют проводить измерения МЭД и ЭД в воздушной среде (GMP-12SD, GMP-12GSD) и в воде (GMP-12UW), фиксировать, в режиме индикации, поверхностную активность при загрязнении радионуклидами, излучающими альфа или бета частицы (GMP-25, ABP-150).
Принцип действия RDS основан на регистрации гамма-излучения счетчиком Гейгера-Мюллера. При попадании гамма-частиц в чувствительный объем счетчика, происходит ионизация газа. Под действием приложенного напряжения заряды собираются на электродах счетчика. Импульсы тока усиливаются и преобразуются в сформированные электрические импульсы, число которых в единицу времени пропорционально МЭД.
В выносных датчиках GMP-12SD и GMP-12UW детекторами являются кремниевые планарные диоды. Датчик GMP-12UW аналогичен датчику GMP-12SD, но имеет водонепроницаемое исполнение, позволяющее использовать его на глубинах до 30 м. Выносной датчик GMP-12GSD имеет два детектора: счетчик Гейгера-Мюллера с галогенным гашением и энергетической компенсацией и кремниевый диод небольшого объема. Выносной датчик GMP-25 снабжен счетчиком Гейгера-Мюллера 7313, а в выносном датчике ABP-150 используются два детектора: на переднем плане люминесцентный сцинтилляционный детектор ZnS(Ag), для регистрации альфа-частиц, а за ним пластиковый сцинтиллятор, толщиной 0,25 мм, для регистрации бета-частиц.
Датчики серии GMP-12 могут крепиться на телескопической пластиковой штанге, состоящей из четырех секций. Основной дозиметр RDS-31 крепится на штанге с помощью хомута и соединяется с выносным датчиком кабелем, проложенным внутри штанги.
Управление всеми режимами работы RDS осуществляется с помощью микропроцессора. Микропроцессор осуществляет подсчет электрических импульсов, вычисление, хранение и индикацию результатов измерения, управление режимами работы дозиметра.
RDS и выносные детекторы обеспечивает работу в одном из следующих режимов:
• режим измерения и отображения МЭД;
• режим отображения и выбор порогов по МЭД;
• режим измерения и отображения ЭД;
• режим отображения и выбор порогов по ЭД;
• режим самодиагностики;
• режим индикации поверхностного загрязнения альфа-излучающими частицами;
• режим индикации поверхностной загрязнения бета-излучающими частицами;
• режим индикации поверхностной активности гамма-излучения.
Для индикации в цифровом виде результатов измерений и команд управления служит жидкокристаллический (ЖК) дисплей с разрешением 128х64 точек.
RDS обеспечивает визуальную сигнализацию на ЖК дисплее и звуковую сигнализацию, с помощью зуммера, информирующего пользователя о превышении установленных порогов по ЭД и МЭД, разряде батареи и переполнение по МЭД.
Лист 2 Всего листов 7
Корпус RDS изготовлен из водонепроницаемого пластика, который хорошо дезактивируется. Встроенный счетчик Гейгера-Мюллера расположен в центре, непосредственно за передней стенкой корпуса. На лицевой части дозиметра расположены функциональные кнопки из силиконовой резины, предназначенные для включения/выключения и выбора различных функций. С обратной стороны имеется этикетка с краткой инструкцией.

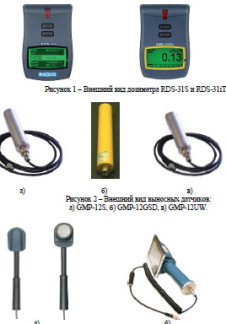

Внешний вид дозиметров RDS-31S, RDS-31iTx и выносных датчиков представлен на рисунках 1-3.
а) б) в)
Рисунок 2 - Внешний вид выносных датчиков: а) GMP-12S, б) GMP-12GSD, в) GMP-12UW.
Модификация дозиметров RDS-31iTx отличается от RDS-31S встроенным радиомодемом, позволяющим передавать информацию о МЭД (ЭД) в любую систему поддерживающую протокол обмена WRM (Wireless Remote Monitoring System 2).
Встроенное программное обеспечение RDS (далее - ПО) реализовано на микропроцессоре и предназначено для:
- обработки сигналов от счетчика импульсов;
- вычисления значений ЭД, МЭД и параметров, характеризующих загрязнение поверхностей;
- хранения данных;
- вывода результатов измерений на дисплей.
К метрологически значимой части ПО относится всё ПО дозиметров. Конструкция RDS и пломбирование обеспечивает отсутствие доступа к метрологически значимой части ПО в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажениям результатов измерений.
Номер версии ПО отображается на дисплее в режиме самодиагностики. Идентификационные данные ПО дозиметров RDS представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | U2.05.16 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Основные метрологические и технические характеристики RDS приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики RDS.
| Наименование характеристики, ед. измерения | Значение характеристики |
| Диапазон измерений МЭД, Зв/ч - дозиметр RDS-31S, RDS-31 iTx - с датчиком GMP-12SD, GMP-12UW, - с датчиком GMP-12GSD | от 0,0110-6 до 0,1 от 10-10-6 до 10 от 0,05 • 10-6 до 10 |
| Пределы допускаемой основной относительной погрешности измерения МЭД , % - дозиметр RDS-31 S, RDS-31iTx - с датчиком GMP-12SD, GMP-12UW - с датчиком GMP-12GSD | ±(8+ j j 100 ч ±(8+-) j ±(8+ —) j где ф - безразмерная величина, численно равная измеренному значению МЭД в мкЗв/ч |
| Диапазон измерений ЭД, Зв - дозиметр RDS-31 S, RDS-31 iTx - с датчиком GMP-12SD, GMP-12UW, - с датчиком GMP-12GSD | от 0,0110-6 до 0,1 от 110-6 до 500 от 0,0110-6 до 10 |
| Пределы допускаемой основной относительной погрешности измерения ЭД |
| RDS-31S, RDS-31 iTx GMP-12SD, GMP-12UW GMP-12GSD | ± 8 ± 10 ± 10 |
| Диапазон энергий регистрируемого фотонного излучения, МэВ - дозиметр RDS-31 S, RDS-31 iTx - с датчиком GMP-12SD, GMP-12UW, - с датчиком GMP-12GSD - с датчиком GMP-25 | от 0,048 до 3,0 от 0,06 до 3,0 от 0,05 до 3,0 >0,006 |
| Энергетическая зависимость чувствительности RDS относительно энергии 0,662 МэВ (137Cs), % | ±40 |
| Анизотропия чувствительности RDS диапазоне углов от 0 до ± 60°, не более, % | ±30 |
| Пределы допускаемой дополнительной погрешности измерения МЭД в рабочих условиях эксплуатации при температуре от минус 25 до +60 °С, % | ±20 |
| Пределы допускаемой дополнительной погрешности измерения МЭД в условиях повышенной влажности (85 % при +35 °С), % | ±10 |
| Пределы допускаемой дополнительной погрешности измерения МЭД при изменении напряжения питания от 2,8 до 5 В, % | ±5 |
| Пределы допускаемой дополнительной погрешности измерения МЭД при воздействии одиночных механических ударов с пиковым ударным ускорением 300 м/с2, % | ±5 |
| Чувствительность к бета-излучению нуклидов 90Sr+90Y, при расположении источника в 1 см от защитной 1 2 1 решетки, (имп-с" )/(част. см " мин ), не менее - выносного датчика GMP-25, - выносного датчика ABP-150 | 0,12 0,9 |
| Чувствительность к альфа-излучению нуклида 239Pu в геометрии поверхностного источника, (импс-1)/(част.см -2мин-1), не менее - выносного датчика GMP-25, - выносного датчика ABP-150 | 0,1 0,8 |
| Чувствительность к гамма-излучению нуклида Сs, при расположении источника в 1 см от защитной решетки, с-1Бк-1, не более - выносного датчика GMP-25 | 0,008 |
| Нестабильность показаний за 8 ч работы, %, не более | 5 |
| Время установления рабочего режима, мин, не более | 5 |
| Питание RDS осуществляется от двух щелочных батарей 2LR6/AA с суммарным номинальным напряжением, В | 3,0 |
| Габаритные размеры, мм - дозиметр RDS-31S, RDS-31 iTx (длина х ширина х высота), - датчик GMP-12SD, GMP-12UW (длина х диаметр), - датчик GMP-12GSD (длина х диаметр), - датчик GMP-25 (длина х ширина), - датчик АВР-150 (длина х ширина х высота), - телескопическая штанга (длина х диаметр колен) | 100 х 67 х 33 174 х 35 208 х 35 330 х 74 270 х 100 х 100 (от 1285 до 3740) х (от 23 до 44) |
| Масса, не более, г | |
| - дозиметр RDS-31S, RDS-31 iTx без батарей питания | 175 |
| - дозиметр RDS-31S, RDS-31 iTx с батареями питания | 220 |
| - датчики GMP-12SD, GMP-12UW, | 160 |
| - датчик GMP-12GSD, | 220 |
| - датчик GMP-25, | 490 |
| - датчик АВР-150, | 700 |
| - телескопическая штанга | 2400 |
| Нормальные условия эксплуатации: - диапазон температур, °С | 20 ± 5 |
| - относительная влажность, % | 60 (+20; -30) |
| - атмосферное давление, кПа | 101,3 (+5,4; -15,3) |
| - механическое воздействие | отсутствует |
| Рабочие условия эксплуатации: Диапазон температур, °С - дозиметр RDS-31 S, RDS-31 iTx, | от минус 25 до плюс 60 |
| - датчики GMP-12SD, GMP-12UW, GMP-12GSD, | от минус 40 до плюс 55 |
| - датчик GMP-25, | от минус 25 до плюс 55 |
| - датчик АВР-150 | от плюс 5 до плюс 35 |
| Относительная влажность при +35 °С, % | |
| - дозиметр RDS-31 S, RDS-31 iTx, | до 85 |
| - датчики GMP-12SD, GMP-12UW, GMP-12GSD | IP67 |
| - датчик GMP-25, | 95 |
| - датчик АВР-150 | до 80 |
| Атмосферное давление, кПа | |
| - дозиметр RDS-31 S, RDS-31 iTx, | от 70 до 106,7 |
| - датчики GMP-12SD, GMP-12GSD, | от 70 до 106,7 |
| - датчик GMP-12UW, | от 70 до 300 |
| - датчик GMP-25, | от 86 до 106 |
| - датчик АВР-150 | от 86 до 106 |
наносится типографским способом на левый верхний угол титульного листа Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на заднюю крышку дозиметра.
В комплект поставки дозиметра входят изделия и эксплуатационные документы, приведенные в таблице 3.
| Наименование | Количество |
| Дозиметр RDS-31 S (RDS-31iTx) | 1 шт. |
| USB модуль беспроводной связи (USB-RF Link-31 LITE или USB-RF Link-31 PRO)* | 1 шт. |
| USB кабель связи (USB-Cable Link-31 LITE или USB-Cable Link-31 PRO)** | 1 шт. |
| Конфигурационное программное обеспечение CSW-31 LITE или CSW-31 PRO*** | 1 шт. |
| Элемент питания | 2 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| У паковочная коробка | 1 шт. |
| Выносные датчики**** | - |
| * - модуль беспроводной связи поставляется по требованию заказчика, ** - USB кабель связи поставляется по требования заказчика, *** - конфигурационное программное обеспечение поставляется по требованию заказчика, **** - количество и номенклатура - по требованию заказчика. | |
осуществляется в соответствии с документом 2096 6082 МП «Дозиметры RDS-31S, RDS-31iTx. Методика поверки», утвержденным ГЦИ СИ ОАО «СНИИП» 01.07.2014 г.
В перечень основного поверочного оборудования входит:
- дозиметрическая поверочная установка гамма-излучения по ГОСТ 8.087-2000 с набором радионуклидных источников Cs, диапазон измерений МЭД от 0,1 мкЗв/ч до 10 Зв/ч, рабочий эталон 2 разряда по ГОСТ 8.070-96.
Руководство по эксплуатации. Дозиметры RDS-31S, RDS-31iTx. Документ № 2096 6082. Версия 3.2.
Нормативные и технические документы, устанавливающие требования к дозиметрам RDS-31S, RDS-31iTx
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
2. ГОСТ Р 8.804-2012 «ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.
3. Техническая документация фирмы Mirion Technologies (Rados) Oy, Финляндия.
