| Номер в госреестре | 61338-15 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | TANGO-T |
| Изготовитель | "Bruker Optik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 19.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье - спектрометры инфракрасные TANGO-T (далее по тексту спектрометры) предназначены для измерения оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в ближнем инфракрасном (ИК) диапазоне.
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. В основе спектрометра лежит интерферометр RockSolid с уголково-возвратными отражателями.
Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодный твердотельным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчетным путем.
Спектрометры оснащены детектором TE-InGaAs с термоэлектрическим охлаждением для измерений в ближнем ИК диапазоне (NIR)

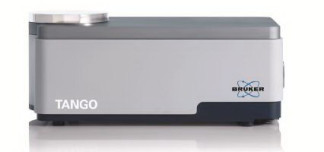

Конструктивно спектрометры выполнены в виде настольных приборов со встроенным термостатируемым кюветным отделением. Поставляются в двух модификациях в соответствии с требованием заказчика:
- с сенсорным экраном;
- без сенсорного экрана.
Места пломбирования
В спектрометрах используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения и проверки рабочего состояния приборов, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по стандартам и расчёте концентрации различных органических и неорганических веществ, печати и сохранения результатов анализа.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку спектрометров, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ).
ПО имеет графический пользовательский интерфейс, ввод данных производится с помощью сенсорного экрана, а при необходимости на экран можно вызвать виртуальную клавиатуру (для спектрометров, поставляемых с сенсорным экраном) или с помощью клавиатуры и мыши персонального компьютера с предустановленным ПО OPUS (для спектрометров, поставляемых без сенсорного экрана).
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OPUS |
| Номер версии (идентификационный номер) ПО | 7.5 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Программное обеспечение размещается в энергонезависимой памяти микропроцессора встроенной системы с сенсорным экраном или в энергонезависимой памяти персонального компьютера (в зависимости от модификации спектрометра). Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя. ПО выделяет три типа пользователей: администратор, LabManager и оператор.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики спектрометров приведены в таблице 2.
Таблица 2
| Наименование характеристик | Значение характеристик |
| Спектральный диапазон по шкале волновых чисел, см-1 | 11500 - 4 000 |
| Спектральное разрешение, см-1, не более | 2 |
| Предел абсолютного среднего квадратического отклонения измерений по шкале волновых чисел (по Г осударственному стандартному образцу состава хлороформа ГСО 7288-96), см-1 | 0,15 |
| Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел (по парам воды в атмосфере на длине волны 7306,736 см-1), см-1 | ±0,1 |
| Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц | 100 - 240 50 - 60 |
| Потребляемая мощность, В-А | 75 |
| Габаритные размеры (ШхГхВ), мм, не более | |
| -с сенсорным экраном | 290x430x380 |
| - без сенсорного экрана | 290x430x170 |
| Масса, кг, не более | |
| -с сенсорным экраном | 19,7 |
| - без сенсорного экрана | 18,6 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | 5 - 35 |
| относительная влажность воздуха, % не более | 80 |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра методом наклеивания.
Таблица 3
| Наименование | Коли чество, шт. |
| Основной комплект поставки: | |
| Фурье - спектрометр инфракрасный TANGO-T | 1 |
| Кабель передачи данных (10Base-T кабель cross-over) | 1 |
| USB-накопитель с программным обеспечением OPUS | 1 |
| Комплект запасных частей (лампа источник ближнего инфракрасного излучения, комплект инструментов, сменный осушающий картридж) | 1 |
| Руководство пользователя | 1 |
| Методика поверки | 1 |
| Дополнительный комплект поставки (состав и количество зависит от требования Заказчика): | |
| PC совместимый компьютер (включая операционную систему Windows™) | |
| Функциональные приложения к ПО OPUS (IDENT, QUANT, LAB) и сопутствующие руководства пользователя | |
| Кварцевые ампулы 8 мм | 100 |
осуществляется по документу МП 016.Д4-15 «ГСИ. Фурье - спектрометры инфракрасные TANGO-T. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 января 2015 г. Основные средства поверки:
Государственный стандартный образец состава хлороформа (ГСО 7288-96) из состава Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе спектральных методов (ГЭТ 196-2011)
Основные метрологические характеристики:
спектральный диапазон по шкале волновых чисел: 11500 - 4000 см-1;
номинальные значения линий поглощения спектра, см-1: 4048,91; 4878,38; 5375,27; 7087,98; 8671,60; 9834,10; 11313,75
пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т = 293,15 К) ± 0,5 см-1.
«TANGO для измерения спектров пропускания. Руководство пользователя», раздел 6.
Нормативные и технические документы, устанавливающие требования к фурье -спектрометрам инфракрасным TANGO-T
Техническая документация фирмы «Bruker Optik GmbH», Германия
