| Номер в госреестре | 61342-15 |
| Наименование СИ | Вискозиметр высокого давления |
| Обозначение типа СИ | ВВД |
| Изготовитель | ООО "Нефтегазстром", г.Уфа |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметр высокого давления ВВД предназначен для измерения динамической вязкости пластовых нефтей и других неагрессивных жидкостей при различных давлениях и температурах.

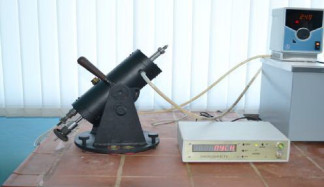

Вискозиметр конструктивно состоит из измерительной ячейки и электронного блока для контроля процесса измерения и обработки данных. Измерительная ячейка имеет термо-статирующий корпус с входным и выходным патрубками для подключения к жидкостному термостату. Для замеров температуры в корпусе измерительной ячейки имеется отверстие для установки термометра с пробкой.
Измерительная ячейка выполнена в виде металлического корпуса шарнирно закрепленного на основании. Внутри тубуса находится калиброванная трубка, заполненная исследуемой жидкостью, по которой прокатывается шарик. С наружи трубки на одном ее конце расположен электромагнит, на другом сигнальная катушка. В исходном состоянии шарик удерживается электромагнитом, а тубус устанавливается на определенный угол. В момент выключения электромагнита включается секундомер и шарик начинает прокатываться по наклонной трубке. При достижении противоположного конца трубки, на котором установлена сигнальная катушка, секундомер останавливается. По времени движения шарика вычисляется вязкость жидкости.
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений вязкости, мПас | От 0,5 до 1000,0 |
| Пределы допускаемой приведенной погрешности измерений динамической вязкости, % | ± 5 |
| Максимальное рабочее давление, МПа | 35 |
| Диапазон рабочих температур, °С | от минус 10 до плюс 90 |
| Параметры измеряемой среды: - содержание механических примесей, % масс, не более - содержание парафина, % масс, не более | 1,0 25,0 |
| Цена деления таймера, с | ± 0,001 |
| Условные углы наклона, градус | 15, 30, 45 |
| Г абаритные размеры вискозиметра, мм Г абаритные размеры пульта, мм | 240х290х360 180х260х70 |
| Масса вискозиметра с пультом, кг | 10,6 |
| Условия эксплуатации: Температура воздуха, °С Атмосферное давление, кПа Относительная влажность воздуха, % | 20±5 101,3±4 30 - 80 |
| Наработка на отказ, часов, не менее | 40 000 |
| Срок службы, лет | не менее 8 |
наносится на вискозиметр методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
- вискозиметр
- пуль с кабелем связи
- руководство по эксплуатации
- паспорт
- методика поверки Поверка
осуществляется по документу МП 0244 - 6 - 2015 «Инструкция. ГСИ. Вискозиметр высокого давления ВВД. Методика поверки», утвержденному ЦИ СИ ФГУП «ВНИИР» 30 января 2015 года.
Перечень основных средств поверки:
- ГСО РЭВ-10-ЭК №9500-2009, РЭВ-30-ЭК №9502-2009, РЭВ-100-ЭК №9505-2009, РЭВ-1000-ЭК №9508-2009.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на вискозиметр.
Нормативные и технические документы, устанавливающие требования к вискозиметру
1. ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей»;
2. Техническая документация ООО «Нефтегазстром».
