| Номер в госреестре | 61343-15 |
| Наименование СИ | Установки паспортизации радиоактивных отходов |
| Обозначение типа СИ | RTM644lnc |
| Изготовитель | "Mirion Technologies (MGPI) SAS", Франция |
| Год регистрации | 2015 |
| Срок свидетельства | 19.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки паспортизации радиоактивных отходов RTM644lnc (далее - RTM644lnc) предназначены для измерений активности и удельной активности радионуклидов, регистрации энергии гамма-излучающих радионуклидов, массы радиационных отходов (РАО).
Конструктивно RTM644lnc включает в себя: измерительную камеру, систему подачи и выгрузки измеряемого объекта, весы, аппаратуру управления, детекторы (пластиковые сцинтилляторы типа RPD, 24 шт.), электронное измерительное оборудование.
Принцип действия RTM644lnc основан на преобразовании детекторами энергии гамма-излучения в световые импульсы, которые поступают на фотоэлектронный умножитель (ФЭУ). ФЭУ с электроникой формирует сигналы в цифровой форме и передает его в ПЭВМ установки. Скорость счёта сигналов, с помощью встроенного программного обеспечения (ПО), преобразуется в величину общей и удельной активности. При переводе скорости счёта от каждого детектора в измеряемую величину, используется нуклидный вектор и коэффициент lnc, устанавливающий связь между эффективностью регистрации эталонного радионуклида 60Co и эффективностями других регистрируемых нуклидов в зависимости от вида контейнера, веса тары, геометрии, степени заполнения, типа измеряемого материала, поглощения.
По условиям эксплуатации RTM644lnc удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 0 до 45 °С и относительной влажностью окружающего воздуха до 95 % без предъявления требований по механическим воздействиям.

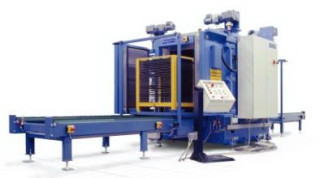

Внешний вид RTM644lnc с указанием мест пломбировки от несанкционированного доступа и нанесения знака утверждения типа приведен на рисунке 1.
RTM644lnc работают под управлением ПО, которое выполняет следующие функции:
- обработку поступающей информации;
- хранение необходимых параметров (например, данных калибровки);
- выполнение расчётов по соответствующим алгоритмам;
- ведение архивов измерений, журналов операций и состояния устройства;
- информационное взаимодействие с другими устройствами.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | User |
| Номер версии (идентификационный номер) ПО | 21.26 |
| Цифровой идентификатор ПО | 2038379060 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC |
Метрологически значимая часть ПО RTM644lnc и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077 - 2014.
Метрологические характеристики RTM644lnc приведены в таблице 2.
Таблица 2
| Наименование параметра или характеристики | Значение характеристики |
| Диапазон измерений активности, Бк | от 55 до 3,0-107 |
| Диапазон регистрируемых энергий гамма-излучающих радионуклидов, МэВ | от 0,05 до 1,5 |
| Пределы допускаемой относительной погрешности измерения активности, % | ± 30 |
| Чувствительность каждого детектора RTM644lnc к гамма- 60^ излучению нуклида Со, для точечной геометрии, в геометрическом центре измерительной камеры, с-1Бк-1, не менее - для детекторов №№ 1-12 - для детекторов №№ 13-24 | 2 1 о о о" о" |
| Время установления рабочего режима установки после включения, мин, не более | 15 |
| Нестабильность показаний за 24 ч непрерывной работы, %, не более | ± 5 |
| Диапазон измерения массы РАО, кг | от 0 до 1000 |
| Пределы допускаемой относительной погрешности при измерении массы РАО, % | ± 3 |
| Питание RTM644lnc от сети переменного тока: - напряжение питания переменного тока, В - частота переменного тока, Гц | 220 (питание ПЭВМ из состава RTM644lnc) 380 (питание RTM644lnc) 50 |
| Наименование параметра или характеристики | Значение характеристики |
| - пределы допускаемой относительной погрешности питания переменного тока, %: - по напряжению - по частоте | от минус 15 до 10 ± 3 |
| Геометрия измерения, не более: - бочка, л - контейнер ДХШ*В, мм | 200 1140x870x850 |
| Наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 10 |
| Габаритные размер, мм, не более: измерительная камера ДхШхВ | 1900x1800x2150 |
| Масса измерительной камеры, кг, не более: - со свинцовой защитой 50 мм - со свинцовой защитой 75 мм (опционально) | 12000 16000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до 45 до 95 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус RTM644lnc методом шелкографии.
Комплект поставки включает:
- установки паспортизации радиоактивных отходов RTM644lnc - 1 шт.;
- комплект ЗИП;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
осуществляется по документу МП 61343-15 «Инструкция. Установки паспортизации радиоактивных отходов RTM644lnc фирмы «Mirion Technologies (RADOS) GmbH», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ» Минобороны России 23.03.2015 г.
Основные средства поверки:
- источники фотонного излучения радионуклидные закрытые спектрометрические эталонные ОСГИ-3 (рег. № 46383-11): диапазон активности от 50 до 1106 Бк; пределы допускаемой относительной погрешности ± 4 %;
- гири класса точности М1 (рег. № 52196-12): номинальное значение массы гири 20 кг, кл.т М1.
Установка паспортизации радиоактивных отходов RTM644lnc. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам паспортизации радиоактивных отходов RTM6441nc
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
3. ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей».
4. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
5. Техническая документация фирмы-изготовителя.
