Преобразователи термоэлектрические с двумя термопарами 1133-11-2074/3*3000, 61354-15

Назначение

Преобразователи термоэлектрические с двумя термопарами модели 1133-11-2074/3*3000 (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры пара на выходе цилиндра среднего давления на ОАО «Мосэнерго» филиал ТЭЦ-20. температура

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи изготовляются на основе термопарного кабеля и состоят из измерительной вставки с двумя чувствительными элементами - термопарами (с заземленными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), кабеля с удлинительными проводами и монтажным элементом в виде диска.

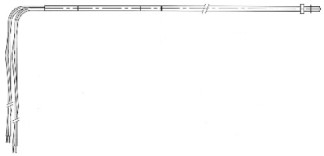

Чертеж общего вида термопреобразователя представлен на рисунке 1.

-И----=5--I---Я -

Рис. 1 Внешний вид преобразователя термоэлектрического с двумя термопарами

модели 1133-11-2074/3*3000

Технические характеристики

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.

Таблица 1

Длина монтажной части ТП, мм    3000

Длина удлинительных проводов, мм    100

Диаметр монтажной части измерительной вставки ТП, мм    3 Электрическое сопротивление изоляции ТП при температуре

(плюс 25±10) °С и относительной влажности воздуха от 30 до    100

80%, МОм (при 100 В), не менее

Рабочие условия эксплуатации ТП:

-    температура окружающей среды, °С

от минус 40 до плюс 80 до 95

-    относительная влажность воздуха, %, не более

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания. Комплектность средства измерений

Преобразователь термоэлектрический с двумя термопарами модели 1133-11-2074/3*3000 Паспорт

3 шт. 3 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50.. .+199,99 °С), ±0,2 °С (в остальном диапазоне);

-    термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.1 с общим диапазоном воспроизводимых температур от минус 40 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С.

-    многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.

-    калибратор температуры серии RTC-R модели RTC-157B с STS, диапазон воспроизводимых температур от минус 45 до плюс 157 °С, пределы допускаемой абсолютной погрешности воспроизведения заданной температуры ±(0,04.0,10) °С, нестабильность поддержания заданной температуры: ±0,005 °С.

-    калибратор температуры серии АТС-R модели ATC-650B, диапазон воспроизводимых температур от плюс 33 до плюс 650 °С, пределы допускаемой абсолютной погрешности воспроизведения заданной температуры ±0,39 °С (по внутреннему термометру), нестабильность поддержания заданной температуры: ±0,02 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи термоэлектрические с двумя термопарами модели 1133-11-2074/3*3000.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим с двумя термопарами модели 1133-11-2074/3*3000

1.    ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

2.    ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

3.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4.    Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).

5.    Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.

6.    Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

7.    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
