Комплексы метеорологические МК-18, 61360-15

Назначение

Комплексы метеорологические МК-18 (далее комплексы МК-18) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления.

Описание

Принцип действия комплексов МК-18 основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код блоком обработки данных (БОД) и передаются по линиям связи в блок питания и сопряжения (БПС). По линиям RS232 и Ethernet данные передаются на ПК, где результаты измерений отображаются на дисплее, регистрируются и архивируются.

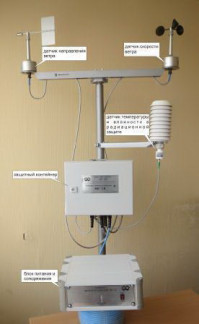

Конструктивно комплексы МК-18 построены по модульному принципу. Комплексы МК-18 состоят из модулей измерительных, блока обработки данных, блока питания и сопряжения, линий связи и вспомогательного оборудования. Общий вид комплексов МК-18 представлен на рис.1.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (таблица 2) и вспомогательного оборудования. Первичные измерительные преобразователи расположены на траверсах, которые крепятся к метеорологической мачте.

Блок обработки данных БОД состоит из платы контроллера метеорологических датчиков КМД-3, датчика абсолютного давления МИДА-ДА-13П-К, программного обеспечения «МК-БОД» и линий связи, размещённых в корпусе, обеспечивающем защиту от неблагоприятных условий окружающей среды. Блок обработки данных размещается в защитном контейнере.

Блок питания и сопряжения БПС состоит из стабилизированного блока питания ECA300, стабилизированного блока питания ECA600, индикаторов и преобразователей интерфейсов. Блок питания и сопряжения обеспечивает сопряжение комплекса МК-18 с ПК и стабилизированное напряжение постоянного тока 24 В ,12 В (для нагрузки не более 2,5 А) и 5 В для блока обработки данных и датчиков БОД. В качестве источника тока может использоваться сеть переменного тока 220 В. Блок питания и сопряжения размещается в помещении.

Комплексы МК-18 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы автоматически или по запросу. Для обмена информацией с персональным ПК комплексы МК-18 используется сеть Ethernet по протоколу TCP/IP или RS232.

Степень защиты комплекса МК-18 от воздействия воды и пыли комплекса МК-18 соответствует коду ТР53 по ГОСТ 14254

Пломбирование производится при установке комплексов МК-18. Схема пломбирования приведена на рис.2

Блок п и та ния и со пря жен и я    Блок обработки да н н ЫХ

Программное обеспечение

Комплексы МК-18 имеют программное обеспечение, которое состоит из автономного программного обеспечения «МК-БОД», которое обеспечивает функционирование комплекса и автономного программного обеспечения «МК-Сервис», которое обеспечивает прием, отображение, анализ и архивирование результатов измерений, проверку состояния систем. ПО «МК-БОД» и «МК-Сервис» являются полностью метрологически значимыми.

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Измерительные каналы комплекса МК-18 комплектуются первичными измерительными преобразователями из таблицы 2.

Таблица 3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус блока обработки данных БОД, блока питания и сопряжения БПС и корпус защитного контейнера комплекса МК-18 методом лазерной гравировки.

Комплектность

Таблица № 4

Поверка

осуществляется по документу МП 2551-0143-2015 «Комплексы метеорологические МК-18. Методика поверки», утвержденной ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 12.05.2015 года.

Перечень эталонов, применяемых для поверки:

1.    Государственный специальный эталон единицы скорости воздушного потока ГЭТ150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охвата k=2) (0,00032 + 0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.

2.    Комплект имитаторов КИ-01, диапазон от 20 до 990 об/мин, от 200 до 15000 об/мин, погрешность ± 1 об/мин, диапазон от 0 до 360 градусов, погрешность ± 1 градус.

3.    Термостат Quick Cal диапазон от минус 15 до 150°С, нестабильность поддержания с погрешностью ± 0,4 °С.

4.    Термометр эталонный ЭТС-100, диапазон от минус 196°С до 660°С, погрешность ± 0,02°С.

5.    Климатическая камера КТК-3000, диапазон поддержания температуры минус 50°С до 100°С, точность поддержания с погрешностью ±2°С; диапазон поддержания относительной влажности от 10% до 98%, точность поддержания с погрешностью ±3%.

6.    Калибратор влажности HMK15, диапазон 11 % 33 %, 75 %, 97 %, погрешность ± 1,3 %, ± 1,2 %, ± 1,5 %, ± 2,0 %.

7.    Барометр образцовый переносной БОП-1М, диапазон от 5 до 1100 гПа, погрешность ± 0,1 гПа.

8.    Комплекс ADAM-4000, диапазоны входных сигналов: ±1 В, от 0 до 20 мА, погрешность по току от 0,05 % до 0,2 %;погрешность по напряжению от 0,05 % до 0,1 %.

Сведения о методах измерений

Приведены в руководстве по эксплуатации ИЛАН.416318.009РЭ «Комплексы метеорологические МК-18».

Нормативные и технические документы, устанавливающие требования к комплексам метеорологическим МК-18

1.    ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры.

3.    ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений влажности газов.

4.    ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па.

5.    ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.

6.    Технические условия ИЛАН.416318.009 ТУ.
