| Номер в госреестре | 61361-15 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные |
| Обозначение типа СИ | Axios 1 kW |
| Изготовитель | "PANalytical B.V.", Нидерланды |
| Год регистрации | 2015 |
| Срок свидетельства | 19.08.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные Axios 1 kW Назначение средства измерений
Спектрометры рентгенофлуоресцентные Axios 1 kW (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками).
Спектрометры рентгенофлуоресцентные Axios 1 kW, представляют собой стационарные многоцелевые автоматизированные системы, обеспечивающую измерение, обработку и регистрацию выходной информации.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки исследуемых образцов, диспергирующией системы, приемника вторичного излучения и электронных блоков.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка (Umax=60 кВ, Imax=50 мА; материал анода - родий). Возбужденное в образце вторичное (характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости). В результате дифракции на кристалле излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой концентрации элементов. В спектрометре установлен 8-ми позиционный сменщик кристалл-монохроматоров. Выбор кристаллов зависит от круга интересующих элементов (от кислорода до урана). В спектрометре по умолчанию установлен проточный пропорциональный детектор, в качестве дополнительной опции возможна установка сцинтилляционного детектора или непроточного ксенонового детектора (в тандеме с проточным пропорциональным) для повышения чувствительности в области от титана до меди. Для анализа жидких проб и свободных порошков спектрометр может быть снабжен системой гелиевой (азотной) продувки камеры для образцов. Конструктивно спектрометр выполнен в виде напольного прибора с отдельно устанавливаемыми компьютером и принтером. Управление процессом измерения осуществляется от IBM совместимого компьютера.

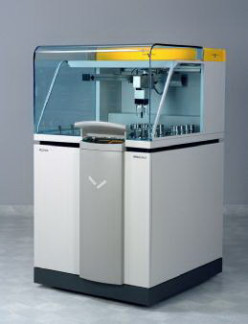

Рисунок 1 Спектрометр рентгенофлуоресцентный Axios 1 kW
Спектрометры оснащены автономным ПО «SuperQ», которое управляет работой спектрометра, отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Таблица 1_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SuperQ |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 А |
| Цифровой идентификатор ПО | 7D60B5910F7FC6C3207FEF6BC3932FD2 (расчет по алгоритму MD5) |
К метрологически значимой части ПО относится исполняемый файл Sqmanage.exe, который выполняет следующие функции: управление прибором; установка режимов работы прибора; построение калибровочных зависимостей; расчет содержания определяемого компонента; обработка, хранение и передача результатов измерений; проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологические и технические характеристики спектрометров приведены в таблице 2.
| Диапазон определяемых элементов | от O(8)Ka до U(92)La |
| Относительное СКО выходного сигнала (по линии Ка меди, в каналах Cu1 и Cu2)1, %, не более | 1,5 |
| Чувствительность (по контрольным элементам)1, кимп/с, не менее: - канал Cu | 450 |
| - канал Cu1 | 200 |
| - канал Pb | 5,0 |
| - канал Pb1 | 1,5 |
| Максимальная скорость счета, имп/с | 3х106 |
| Оптимальная скорость счета, имп/с | до 1х106 |
| Напряжение питания переменного тока частотой (50±1) Гц, В | 220+22-33 |
| Потребляемая мощность, кВ-А, не более | 3,0 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 5000 |
| Г абаритные размеры (ДхШхВ), мм, не более | 840x980x1510 |
| Масса, кг, не более | 550 |
| Условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С | от 15 до 30 |
| - относительная влажность окружающего воздуха (при t=25 оС), %, не более - диапазон атмосферного давления, кПа | 80 от 84 до 106,7 |
наносится на титульный лист руководства пользователя печатным способом на руководство по эксплуатации и на заднюю панель спектрометров методом наклеивания.
приведена в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| Спектрометр рентгенофлуоресцентный Axios 1 kW | 1 |
| Автоматический загрузчик образцов | 1 |
| Воздушный компрессор | 1 |
| Программное обеспечение на компакт-диске | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП-242-1877-2015 | 1 |
осуществляется по документу МП-242-1877-2015 «Спектрометры рентгенофлуоресцентные Axios 1 kW. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.04.2015 г.
Основные средства поверки: стандартный образец состава латуни оловянно-свинцовой ЛЦ25С2 ГСО 6319-92/6323-92 (индекс 1715).
приведены в следующем документе «Спектрометры рентгенофлуоресцентные Axios 1 kW. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным Axios 1 kW
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
