| Номер в госреестре | 61371-15 |
| Наименование СИ | Устройства весоизмерительные |
| Обозначение типа СИ | MC/DAT |
| Изготовитель | "Pavone Sistemi S.r.l.", Италия |
| Год регистрации | 2015 |
| Срок свидетельства | 19.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные MC/DAT (далее - устройство) предназначены для статического измерения массы твердых, сыпучих, жидких и газообразных веществ, находящихся в емкостях, а также отдельных объектов. Кроме того, устройства могут применяться в составе весодозирующих или весоизмерительных систем.
Принцип действия устройства основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков, если датчиков более одного, поступают в суммирующее устройство, где они суммируются, а затем, поступают в терминал, со встроенным устройством обработки аналоговых данных, где сигналы преобразуются в цифровой код и значение измеренной массы груза отображается на дисплее терминала.
Конструктивно устройства состоит из комплекта датчиков, узлов встройки (закладные элементы), кабелей и терминала.
В устройствах применяются:
- датчики Shear Beam (355, 65023, 65083, МDB); S-type (620 и STC); Compression (220), регистрационные номера в Госреестре 58367-14 - 58369-14 соответственно, производства компаний "Vishay Advanced Technogies LTD», Израиль, «Vishay Celtron (Tianjin) Technologies Co., LTD.", Китай; "Vishay Tedea-Huntleigh (Beijing) Electronics Co., LTD.", Китай; "Vishay Transducers India Ltd.", Индия; "Vishay Measurements Group UK Ltd.", Великобритания; "Vishay Transducers LTD.", США; "Vishay Celtron Technologies, Inc.", Тайвань . Датчики выбираются в зависимости от измеряемой нагрузки, условий монтажа и применения;
- терминалы, МС 302, DAT 400 или DAT 500, производства фирмы «Pavone Sistemi
S.r.l.», Италия». Терминал выбирается в зависимости от требуемых функциональных возможностей (автономное электрическое питание, функции накопления, печати информации, специальные функции и т.д.). Терминалы DAT 400 или DAT 500 отличаются только конструктивным исполнением корпуса (DAT 400 - для размещения на DIN рейке, DAT 500 -для щитового размещения).
Терминалы обрабатывают сигналы, поступающие от датчиков, отображают измеренное значение массы на дисплее и по интерфейсам RS-232, RS-422, RS-485, Ethernet/IP, Profibus DP, Modbus Plus, Allen-Bredley Remout I/O, Profinet, CAN-OPEN другим интерфейсам связи, могут передать его на устройства регистрации (принтер, компьютер и т.д.). К терминалам возможно подключение периферийного оборудования: ПЭВМ, принтеров, аппаратуры автоматической идентификации.
Устройства могут применяться в составе весодозирующих или весоизмерительных систем. Конструкция устройства позволяет использовать в качестве грузоприемного устройства (далее - ГПУ) емкости или иные конструкции, предназначенные для размещения взвешиваемых грузов.
Устройства при заказе имеют обозначения вида: MC/DAT^-Max-V, где MC/DAT - обозначение типа устройства:
Х - модель терминала:
А - МС 302;
В - DAT 500;
C - DAT 400;
Max - максимальная нагрузка устройства, т: 0,01; 0,012; 0,02; 0,025; 0,03; 0,05; 0,06; 0,075;
0,1; 0,125; 0,2; 0,25; 0,3; 0,5; 0,6; 0,75; 1; 1,5; 2; 2,5; 3; 5; 6; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 300; 400;
Y - код обозначения применяемого комплекта датчиков указан в таблице 1.
Таблиц 1
| Код | Семейство | Регистрационный номер в Г осреестре |
| 01 | 220 | (COMPRESSION) 58369-14 |
| 02 | 65023 | (SHEAR BEAM) 58367-14 |
| 03 | 65083 | (SHEAR BEAM) 58367-14 |
| 04 | MDB | (SHEAR BEAM) 58367-14 |
| 05 | 355 | (SHEAR BEAM) 58367-14 |
| 06 | STC | (S-TYPE) 58368-14 |
| 07 | 620 | (S-TYPE) 58368-14 |
Тип используемого датчика указывается в эксплуатационной документации на устройство при оформлении заказа.
На терминале прикрепляется табличка, содержащая следующую информацию:
- знак утверждения типа средств измерений;
- наименование или товарный знак предприятия-изготовителя;
- номер устройства по системе нумерации предприятия-изготовителя;
- обозначение типа устройства;
- год изготовления;
- значение Max;
- значение Min;
- значение е и d;

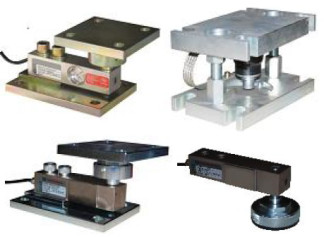

Общий вид датчиков с узлами встройки представлен на рисунках 1 - 7.
Датчики весоизмерительные тензорезисторные Compression.
Датчики весоизмерительные тензорезисторные S-type
дай
•У?
Рисунок 7 - Вид датчика семейства 620 с узлами встройки
Места пломбировки терминалов, исключающие несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений устройств (весов) показаны на рисунках 8 - 10, а процедура пломбировки описана в руководстве по эксплуатации на устройства.
Терминалы имеют встроенное программное обеспечение (ПО), которое делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов при этом этот доступ защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, которая отображается на дисплее терминала при включении в сеть или может быть вызвана через меню ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение | |
| Терминал | MC 302 | DAT 400/DAT 500 |
| Идентификационное наименование ПО | Не применяется | Не применяется |
| Номер версии (идентификационный номер) ПО | PW 13.xx Rev x.x | PW 13.xxx Rev x.x |
| Цифровой идентификатор (контрольна сумма) метрологически значимой части ПО | *- | *- |
| Алгоритм вычисления цифрового идентификатора ПО | *- | *- |
| где х = 0 - 9; * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | ||
Конструкция терминалов обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Класс точности по ГОСТ OIML R 76-1-2011 ................................................................средний (III).
Значения (Мах) и минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервала взвешивания и пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 3.
| Модификация | Нагрузка, т | d = e, кг | Интервал взвешивания | mpe, кг | n | |
| Max | Min | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МС/DAT-Х-0,01-Y | 0,01 | 0,000 1 | 0,005 | От 0,1 кг до 2,5 кг включ. | ± 0,0025 | 2000 |
| От 2,5 кг до 10 кг включ. | ± 0,005 | |||||
| МС/DAT-Х-0,012-Y | 0,012 | 0,000 1 | 0,005 | От 0,1 кг до 2,5 кг включ. | ± 0,0025 | 2400 |
| От 2,5 кг до 10 кг включ. | ± 0,005 | |||||
| От 10 кг до 12 кг включ. | ± 0,0075 | |||||
| МС/DAT-Х-0,02-Y | 0,02 | 0,000 2 | 0,01 | От 0,2 кг до 5 кг включ. | ± 0,005 | 2000 |
| От 5 кг до 20 кг включ. | ± 0,01 | |||||
| МС/DAT-Х-0,025-Y | 0,025 | 0,000 2 | 0,01 | От 0,2 кг до 5 кг включ. | ± 0,005 | 2500 |
| От 5 кг до 20 кг включ. | ± 0,01 | |||||
| От 20 кг до 25 кг включ. | ± 0,015 | |||||
| МС/DAT-Х-0,03-Y | 0,03 | 0,000 2 | 0,01 | От 0,2 кг до 5 кг включ. | ± 0,005 | 3000 |
| От 5 кг до 20 кг включ. | ± 0,01 | |||||
| От 20 кг до 30 кг включ. | ± 0,015 | |||||
| МС/DAT-Х-0,05-Y | 0,05 | 0,000 4 | 0,02 | От 0,4 кг до 10 кг включ. | ± 0,01 | 2500 |
| От 10 кг до 40 кг включ. | ± 0,02 | |||||
| От 40 кг до 50 кг включ. | ± 0,03 | |||||
| МС/DAT-Х-0,06-Y | 0,06 | 0,000 4 | 0,02 | От 0,4 кг до 10 кг включ. | ± 0,01 | 3000 |
| От 10 кг до 40 кг включ. | ± 0,02 | |||||
| От 40 кг до 60 кг включ. | ± 0,03 | |||||
| МС/DAT-Х-0,075-Y | 0,075 | 0,001 | 0,05 | От 1 кг до 25 кг включ. | ± 0,025 | 1500 |
| От 25 кг до 75 кг включ. | ± 0,05 | |||||
| МС/DAT-Х-0,125-Y | 0,125 | 0,001 | 0,05 | От 1 кг до 25 кг включ. | ± 0,025 | 2500 |
| От 25 кг до 100 кг включ. | ± 0,05 | |||||
| От 100 кг до 125 кг включ. | ± 0,075 | |||||
| МС/DAT-Х-0,2-Y | 0,2 | 0,002 | 0,1 | От 2 кг до 50 кг включ. | ± 0,005 | 2000 |
| От 50 кг до 200 кг включ. | ± 0,01 | |||||
| МС/DAT-Х-0,25-Y | 0,25 | 0,002 | 0,1 | От 2 кг до 50 кг включ. | ± 0,05 | 2500 |
| От 50 кг до 200 кг включ. | ± 0,1 | |||||
| От 200 кг до 250 кг включ. | ± 0,15 | |||||
| МС/DAT-Х-0,3-Y | 0,3 | 0,002 | 0,1 | От 2 кг до 50 кг включ. | ± 0,05 | 3000 |
| От 50 кг до 200 кг включ. | ± 0,1 | |||||
| От 200 кг до 300 кг включ. | ± 0,15 | |||||
| МС/DAT-Х-0,5-Y | 0,5 | 0,004 | 0,2 | От 4 кг до 100 кг включ. | ± 0,1 | 2500 |
| От 100 кг до 400 кг включ. | ± 0,2 | |||||
| От 400 кг до 500 кг включ. | ± 0,3 | |||||
| МС/DAT-Х-0,6-Y | 0,6 | 0,004 | 0,2 | От 4 кг до 100 кг включ. | ± 0,1 | 3000 |
| От 100 кг до 400 кг включ. | ± 0,2 | |||||
| От 400 кг до 600 кг включ. | ± 0,3 | |||||
| МС/DAT-Х-0,75-Y | 0,75 | 0,01 | 0,5 | От 0,01 т до 0,25 т включ. | ± 0,25 | 1500 |
| От 0,25 т до 0,75 т включ. | ± 0,5 | |||||
| МС/DAT-Х-1-Y | 1 | 0,01 | 0,5 | От 0,01 т до 0,25 т включ. | ± 0,25 | 2000 |
| От 0,25 т до 1 т включ. | ± 0,5 | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МС/DAT^- 1,5-Y | 1,5 | 0,01 | 0,5 | От 0,01 т до 0,25 т включ. | ± 0,25 | 3000 |
| От 0,25 т до 1 т включ. | ± 0,5 | |||||
| От 1 т до 1,5 т включ. | ± 0,75 | |||||
| МС/DAT-Х-2-Y | 2 | 0,02 | 1 | От 0,02 т до 0,5 т включ. | ± 0,5 | 2000 |
| От 0,5 т до 2 т включ. | ± 1 | |||||
| МС/DAT-Х-2,5-Y | 2,5 | 0,02 | 1 | От 0,02 т до 0,5 т включ. | ± 0,5 | 2500 |
| От 0,5 т до 2 т включ. | ± 1 | |||||
| От 2 т до 2,5 т включ. | ± 1,5 | |||||
| МС/DAT-Х-3-Y | 3 | 0,02 | 1 | От 0,02 т до 0,5 т включ. | ± 0,5 | 3000 |
| От 0,5 т до 2 т включ. | ± 1 | |||||
| От 2 т до 3 т включ. | ± 1,5 | |||||
| МС/DAT-Х-5-Y | 5 | 0,04 | 2 | От 0,04 т до 1 т включ. | ± 1 | 2500 |
| От 1 т до 4 т включ. | ± 2 | |||||
| От 4 т до 5 т включ. | ± 3 | |||||
| МС/DAT-Х-6-Y | 6 | 0,04 | 2 | От 0,04 т до 1 т включ. | ± 1 | 3000 |
| От 1 т до 4 т включ. | ± 2 | |||||
| От 4 т до 6 т включ. | ± 3 | |||||
| МС/DAT-Х-7,5-Y | 7,5 | 0,1 | 5 | От 0,1 т до 2,5 т включ. | ± 2,5 | 1500 |
| От 2,5 т до 7,5 т включ. | ± 5 | |||||
| МС/DAT-Х-10-Y | 10 | 0,1 | 5 | От 0,1 т до 2,5 т включ. | ± 2,5 | 2000 |
| От 2,5 т до 10 т включ. | ± 5 | |||||
| МС/DAT-Х-15-Y | 15 | 0,1 | 5 | От 0,1 т до 2,5 т включ. | ± 2,5 | 3000 |
| От 2,5 т до 10 т включ. | ± 5 | |||||
| От 10 т до 15 т включ. | ± 7,5 | |||||
| МС/DAT-Х-20-Y | 20 | 0,2 | 10 | От 0,2 т до 5 т включ. | ± 5 | 2000 |
| От 5 т до 20 т включ. | ± 10 | |||||
| МС/DAT-Х-25-Y | 25 | 0,2 | 10 | От 0,2 т до 5 т включ. | ± 5 | 2500 |
| От 5 т до 20 т включ. | ± 10 | |||||
| От 20 т до 25 т включ. | ± 15 | |||||
| МС/DAT-Х-30-Y | 30 | 0,2 | 10 | От 0,2 т до 5 т включ. | ± 5 | 3000 |
| От 5 т до 20 т включ. | ± 10 | |||||
| От 20 т до 30 т включ. | ± 15 | |||||
| МС/DAT-Х-40-Y | 40 | 0,4 | 20 | От 0,4 т до 10 т включ. | ± 10 | 2000 |
| От 10 т до 40 т включ. | ± 20 | |||||
| МС/DAT-Х-50-Y | 50 | 0,4 | 20 | От 0,4 т до 10 т включ. | ± 10 | 2500 |
| От 10 т до 40 т включ. | ± 20 | |||||
| От 40 т до 50 т включ. | ± 30 | |||||
| МС/DAT-Х-60-Y | 60 | 0,4 | 20 | От 0,4 т до 10 т включ. | ± 10 | 3000 |
| От 10 т до 40 т включ. | ± 20 | |||||
| От 40 т до 60 т включ. | ± 30 | |||||
| МС/DAT-Х-75-Y | 75 | 1 | 50 | От 1 т до 25 т включ. | ± 25 | 1500 |
| От 25 т до 75 т включ. | ± 50 | |||||
| МС/DAT-Х-100-Y | 100 | 1 | 50 | От 1 т до 25 т включ. | ± 25 | 2000 |
| От 25 т до 100 т включ. | ± 50 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| МС/DAT-Х-150-Y | 150 | 1 | 50 | От 1 т до 25 т включ. | ± 25 | 3000 |
| От 25 т до 100 т включ. | ± 50 | |||||
| От 100 т до 150 т включ. | ± 75 | |||||
| МС/DAT-Х-200-Y | 200 | 2 | 100 | От 2 т до 50 т включ. | ± 50 | 2000 |
| От 50 т до 200 т включ. | ± 100 | |||||
| МС/DAT-Х-300-Y | 300 | 2 | 100 | От 2 т до 50 т включ. | ± 50 | 3000 |
| От 50 т до 200 т включ. | ± 100 | |||||
| От 200 т до 300 т включ. | ± 150 | |||||
| МС/DAT-Х-400-Y | 400 | 4 | 200 | От 4 т до 100 т включ. | ± 100 | 2000 |
| От 100 т до 400 т включ. | ± 200 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке (mpe).
Диапазон выборки массы тары (Т-), % от Max................................................................от 0 до 100.
Влияние устройства установки нуля на результат взвешивания, кг......................................± 0,25е.
Предельная нагрузка (Lim), % от Max, не более ...........................................................................150.
Показания индикации массы, кг, не более .............................................................................Мах+9е.
Диапазон установки на нуль и слежения за нулём (суммарный), % от Max ..................................4.
Диапазон первоначальной установки нуля, % от Max ....................................................................20.
Количество подключаемых весоизмерительных датчиков, шт.:
- для терминала МС 302 ..........................................................................................................от 1 до 8;
- для терминалов DAT 400 и DAT 500 ...................................................................................от 1 до 6.
Длина линии связи между датчиком и терминалом, м, не более ...............................................1000.
Диапазон рабочих температур, °С................................................................от минус 10 до плюс 40.
Параметры электрического питания:
- терминала МС 302- от сети переменного тока:
- напряжение, В .............................................................................................................от 195,5 до 253;
- частота, Гц ...................................................................................................................................50 ± 1.
- терминалов DAT 400 и DAT 500 - напряжение постоянного тока, В ...............................24±15%.
Потребляемая мощность, В-А, не более:
- терминала МС 302.............................................................................................................................15;
- терминалов DAT 400 и DAT 500 ....................................................................................................7,5.
Габаритные размеры, мм:
- датчиков, не более...................................................................................................... 300 х 370 x 270;
- терминала МС 302 ........................................................................................................144 x 72 x 120;
- терминала DAT 400 ........................................................................................................106 x 90 x 58;
- терминала DAT 500 .........................................................................................................95,3x48x150.
Масса, г, не более:
- датчиков ......................................................................................................................................35 000;
- терминала МС 302 ....................................................................................................................... 1000;
- терминала DAT 400 ........................................................................................................................700;
- терминал DAT 500 ..........................................................................................................................500.
Средний срок службы, лет .................................................................................................................15.
1 Устройство весоизмерительное MC/DAT (модификация по заказу)................................ 1 шт.
2 Руководство по монтажу и техническому обслуживанию .................................................1 экз.
осуществляется по ГОСТ OIML R 76-1-2011. «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки - гири класса М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
изложены в документе «Руководство по монтажу и техническому обслуживанию устройств весоизмерительных MC/DAT».
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным MC/DAT
1 ГОСТ OIML R 76-1-2011. «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 Техническая документация изготовителя.
