Весы вагонные неавтоматического действия ВТСВ, 61375-15

Назначение

Весы вагонные неавтоматического действия ВТСВ предназначены для измерения массы железнодорожных транспортных средств при статическом взвешивании.

Описание

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и электронного весоизмерительного прибора. ГПУ состоит из одной или двух весовых платформ, каждая из которых опирается на четыре тензорезисторных датчика. Весовая платформа представляет собой опорную металлическую раму с настилом из листовой стали и участком рельсового пути.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи весоизмерительного прибора и результат взвешивания в единицах массы отображается на цифровом дисплее прибора.

В весах применяются датчики типа WBK (госреестр №56685-14) и весоизмерительный прибор типа CI модели CI-5010A (госреестр №50968-12) производства ф. «CAS Corporation Ltd», Р. Корея.

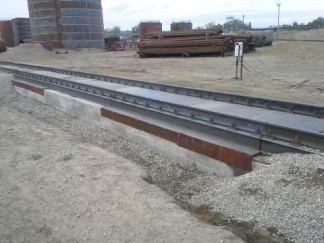

Общий вид весов представлен на рисунке 1.

Форма маркировки весов: ВТСВ 110 - L - N, где L - длина весов, м N - количество платформ (1; 2).

Программное обеспечение

Программное обеспечение (далее ПО) прибора CI-5010A является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу в режиме тестирования.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на задней панели корпуса прибора, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы.

Идентификационные данные ПО представлены в таблице 1 Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ..............................................средний (III)

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке приведены в таблице 2.

Таблица 2

Габаритные размеры и масса весовой платформы приведены в таблице 3 Таблица 3

Пределы допускаемой погрешности устройства установки на нуль........................ ±0,25 е

Особый диапазон рабочих температур ГПУ, °С............................от минус 40 до плюс 50

Диапазон рабочих температур прибора, °С ..................................от плюс 10 до плюс 40

Потребляемая мощность, В • А, не более................................................................. 10

Параметры электрического питания весов от сети переменного тока:

-    напряжение, В .............................................................................................................. 187.242

-    частота, Гц..............................................................................................................................49.51

Вероятность безотказной работы за 2000 ч...........................................................0,92

Срок службы не менее, лет..................................................................................10

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Весы ВТСВ в сборе - 1 комплект

Руководство по эксплуатации весов АСУВ.427421.004.2014.РЭ - 1 экз.

Паспорт АСУВ.427421.004.2014.ПС - 1 экз.

Руководство по эксплуатации на прибор CI-5010A - 1 экз.

Поверка

осуществляется по ГОСТ OIML R 76-1-2011, Приложение ДА. Основное поверочное оборудование - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов Е1, Е2, F1, F2, М1; М1-2, М2, М2-3 и М3. Метрологические и технические требования».

Сведения о методах измерений

содержатся в документе «Весы вагонные неавтоматического действия ВТСВ. Руководство по эксплуатации» АСУВ .427421.004.2014.РЭ.

Нормативные документы, устанавливающие требования к весам вагонным неавтоматического действия ВТСВ:

1    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
