Весы платформенные Эльтон, 61379-15

Назначение

Весы платформенные Эльтон (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в индикатор для аналого-цифрового преобразования, обработки и индикации результатов измерений.

Весы могут быть одно- и двухинтервальные.

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4 шт.), грузопередающие устройства.

Грузоприемное устройство включает от одной до двух грузоприемных платформ. Грузоприемная платформа снабжена регулируемыми по высоте ножками и пузырьковым уровнем. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.

В весах устанавливаются датчики весоизмерительные тензорезисторные В6, В7, В8 и Р1, Р9 фирмы «Deasar Sensors Ou», Эстония (Госреестр № 53964-13), датчики весоизмерительные тензорезисторные H8C фирмы «Zhonghang Electronic Measuring Instrument CO., LTD» (ZEMIC), Китай (Госреестр № 55371-13), датчики весоизмерительные тензорезисторные SH-8C фирмы «Zhonghang Electronic Measuring Instrument CO., LTD» (ZEMIC), Китай (Госреестр № 55917-13), датчики весоизмерительные тензорезисторные BS, BSA фирмы «CAS Corporation», Республика Корея (Госреестр № 51261-12).

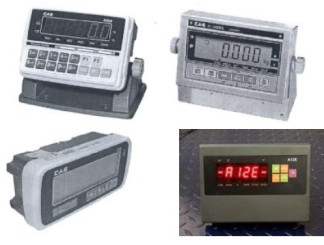

В весах применяются индикаторы весоизмерительные CI-200A, CI-2400BS, CI-5200A, PDI фирмы «CAS Corporation», Республика Корея (Госреестр № 50968-12), индикатор весоизмерительный ХК3190-А12Е фирмы «Shanghai Yaohua Weighing System Co., Ltd», Китай, индикатор весоизмерительный СКИ-12 ООО «Компания Скейл» (Госреестр № 58661-14).

Индикатор ХК3190-А12Е имеет последовательные интерфейсы RS232 для подключения весов к персональному компьютеру, принтеру.

Индикаторы CI-200A, CI-2400BS, CI-5200A, PDI имеют последовательные интерфейсы RS232, RS485 для подключения весов к персональному компьютеру, принтеру.

Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.

В весах могут применяться различные по конструкции виды грузоприемных платформ: Пт - платформенные; Ск - для взвешивания животных; СкА - автоприцеп для взвешивания животных; Ст - стержневые; Плл - паллетные.

Лист № 2 Всего листов 10

Одноинтервальные весы имеют обозначение Эльтон (В)-Мах (ДхШ), (И; Л), где Эльтон - обозначение типа весов;

В - обозначение вида грузоприемной платформы (Пт, Ск, СкА, Ст, Плл);

Мах - максимальная нагрузка в килограммах;

(ДхШ) - габаритные размеры грузоприемной платформы (длина, ширина), мм.

Двухинтервальные весы имеют обозначение Эльтон (В)-Мах1/Мах2 (ДхШ), (И; Л), где Эльтон - обозначение типа весов;

В - обозначение вида грузоприемной платформы (Пт, Ск, СкА, Ст, Плл);

Мах1/Мах2 - максимальная нагрузка весов в двухинтервальном исполнении, кг;

(ДхШ)- габаритные размеры грузоприемной платформы (длина, ширина), мм.

И - обозначение типа индикатора:

А - индикаторы весоизмерительные CI-200A фирмы «CAS Corporation», Республика Корея;

В - индикаторы весоизмерительные CI-2400BS фирмы «CAS Corporation», Республика Корея;

С - индикаторы весоизмерительные CI-5200A фирмы «CAS Corporation», Республика Корея;

D - индикаторы весоизмерительные PDI фирмы «CAS Corporation», Республика Корея;

E - индикаторы весоизмерительные ХК3190-А12Е фирмы «Shanghai Yaohua Weighing System Co., Ltd», Китай;

F - индикаторы весоизмерительные СКИ-12 ООО «Компания Скейл».

Л - обозначение типа весоизмерительных датчиков:

1    - датчики весоизмерительные тензорезисторные В6 фирмы «Deasar Sensors Ou», Эстония;

2    - датчики весоизмерительные тензорезисторные В7 фирмы «Deasar Sensors Ou», Эстония;

3    - датчики весоизмерительные тензорезисторные В8 фирмы «Deasar Sensors Ou», Эстония;

4    - датчики весоизмерительные тензорезисторные Р1 фирмы «Deasar Sensors Ou», Эстония;

5    - датчики весоизмерительные тензорезисторные Р9 фирмы «Deasar Sensors Ou», Эстония;

6    - датчики весоизмерительные тензорезисторные BS фирмы «CAS Corporation», Республика Корея;

7    - датчики весоизмерительные тензорезисторные BSA фирмы «CAS Corporation», Республика Корея;

8    - датчики весоизмерительные тензорезисторные Н8С фирмы «Zhonghang Electronic Measuring Instrument CO., LTD» (ZEMIC), Китай;

9    - датчики весоизмерительные тензорезисторные SH-8C фирмы «Zhonghang Electronic Measuring Instrument CO., LTD» (ZEMIC), Китай.

Весы снабжены следующими устройствами и функциями:

-    устройство первоначальной установки нуля;

-    устройство слежения за нулем;

-    полуавтоматическое устройство установки нуля;

-    устройство выборки массы тары.

CI-2400BS

СКИ-12

СкА - автоприцеп для взвешивания животных

Ст - стержневые Рисунок 3 - Внешний вид применяемых грузоприемных платформ

Маркировка весов производится на металлическом шильде, закрепленном на боковой поверхности грузоприемного устройства, на которой нанесено:

-    наименование или товарный знак предприятия-изготовителя;

-    обозначение весов;

-    знак утверждения типа;

-    класс точности весов;

-    заводской номер весов;

-    максимальная нагрузка (Maх, Max1, Мах2);

-    минимальная нагрузка (Min);

-    поверочный интервал (е, е1} е2);

-    обозначение ТУ;

-    год выпуска весов;

-    номер версии программного обеспечения.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (установленных параметров и регулировки чувствительности (юстировки)) при помощи перемычки, расположенной внутри корпуса индикатора.

После поверки индикаторы пломбируются поверителем пломбой, закрывающей доступ внутрь корпуса (рисунок 5).

Программное обеспечение

В весах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 5).

Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.

Таблица 1

Лист № 6 Всего листов 10

Примечание: * Номер версии программного обеспечения должен быть не ниже номера, указанного в таблице 1.

Идентификация программы: после включения весов на индикаторе отображается версия программного обеспечения, после этого проходит тест индикации и весы переходят в рабочий режим.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011..........................................средний

Обозначение весов, максимальная нагрузка (Max), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности (mpe) при поверке, число поверочных интервалов (n) для весов приведены в таблице 2, для двухин-тервальных весов в таблице 3.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению

пределов допускаемых погрешностей при поверке

Предел допускаемого размаха................................................................... |mpe|

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем,

не более...........................................................................................4 % от Max

Диапазон устройства первоначальной установки нуля, не более..............20 % от Max

Максимальный диапазон устройства выборки массы тары......................от 0 до Max

Время установления показаний, с, не более........................................................3

Электропитание весов от сети переменного тока:

-    напряжение питания, В.............................................................от 187 до 242

-    частота питания, Гц....................................................................от 49 до 51

Потребляемая мощность, В А, не более.............................................................20

Лист № 8 Всего листов 10

Напряжение питания от аккумуляторной батареи, В....................................от 6 до 6,9

Условия эксплуатации весов:

-    предельные значения температуры весов, (Tmin, Tmax), °С....................от минус 10 до +40

-    относительная влажность при температуре 35 °С, %, не более.......................................80

Количество грузоприемных платформ приведено в таблице 4.

Таблица 4

Габаритные размеры и масса весов приведены в таблице 5.

Таблица 5

Габаритные размеры и масса индикатора приведены в таблице 6.

Таблица 6

Перечень весоизмерительных датчиков и индикаторов, применяемых в различных модификациях весов, приведен в таблице 7.

Таблица 7

Вероятность безотказной работы за 2000 ч.....................................................0,95

Средний срок службы, лет...........................................................................10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на металлический шильд, расположенный на боковой поверхности грузоприемного устройства, заводским способом.

Комплектность

В комплект поставки входят:

1.    Весы платформенные Эльтон-1 шт.

2.    Руководство по эксплуатации РЭ 4274-019-22534564-14- 1экз.

Поверка

осуществляется в соответствии с документом ГОСТ OIML R 76-1-2011, приложением ДА «Методика поверки весов» и разделом «Поверка» Руководства по эксплуатации.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

приведены в Руководствах по эксплуатации «Весы платформенные Эльтон. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам платформенным Эльтон

1.    ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

Лист № 10 Всего листов 10
