| Номер в госреестре | 61381-15 |
| Наименование СИ | Анализаторы радиочастотных параметров теле- и радиовещательной аппаратуры |
| Обозначение типа СИ | РАП |
| Изготовитель | ООО "Планар", г.Челябинск |
| Год регистрации | 2015 |
| Срок свидетельства | 19.08.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы радиочастотные параметров теле- и радиовещательной аппаратуры РАП (далее - анализаторы) предназначены для измерения уровня, частоты, фазовых и временных характеристик сигналов телевизионных (ТВ) передатчиков, УКВ ЧМ передатчиков, модулирующих ТВ и звуковых сигналов, параметров трактов передачи ТВ и звуковых сигналов.
Анализаторы конструктивно представляют собой измерительный моноблок высокой частоты (далее - БВЧ), подключаемый по интерфейсу USB к IBM PC (x86) - совместимому персональному компьютеру (далее - ПК), на котором установлено специализированное программное обеспечение (ПО). БВЧ содержит цифро-аналоговый преобразователь (ЦАП), тюнер (супергетеродинный приемник с двойным преобразованием частоты, цифровой автоматической регулировкой усиления (АРУ), с цифро-аналоговой автоматической подстройкой частоты (АПЧ) и аналого-цифровой преобразователь (АЦП). ЦАП под управлением ПК формирует испытательные сигналы, подаваемые на модулирующий вход передатчика или тракта. ВЧ сигналы с выхода передатчика через ответвитель подаются на вход тюнера. Выходом тюнера являются сигналы квадратурных каналов, которые оцифровываются с помощью АЦП. Оцифрованные сигналы передаются в ПК, где происходит дальнейшая обработка: демодуляция, измерение и представление результатов.
Анализаторы выпускаются в двух модификациях, приведенных в таблице 1.
Таблица 1
| Наименование | Обозначение | Основное назначение |
| Анализатор РАП/ТВ/УКВ (RAP-TV/FM) | Y0500.00.000 | Измерение параметров ТВ и УКВ ЧМ передатчиков |
| Анализатор РАП/УКВ (RAP-FM) | Y0501.00.000 | Измерение параметров УКВ ЧМ передатчиков |

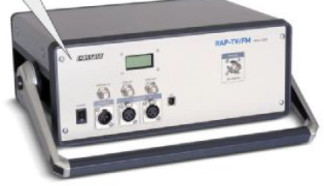

Общий вид анализаторов РАП/ТВ/УКВ показан на рисунке 1.
Рисунок 2 - Общий вид РАП/УКВ (RAP-FM)
Общий вид анализаторов РАП/УКВ показан на рисунке 2.
Конструкция анализаторов обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбировки. Места размещения знака утверждения типа и обозначения типа приведены на рисунках 1, 2. Пломбировка (винтов задней крышки), маркирование (заводской номер, год выпуска) производятся на задней панели анализаторов.
Анализаторы поставляются со встроенным ПО. Идентификационные данные ПО приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение | |
| анализатор РАП/ТВ/УКВ | анализатор РАП/УКВ | |
| Идентификационное наименование ПО | РАП/ТВ Регламент | РАП/УКВ Регламент |
| Номер версии (идентификационный номер) ПО | Версия 2.2.2.0 | Версия 2.2.2.0 |
| Цифровой идентификатор ПО | 731B344A70C0202D E33D6320EDAF0E7F | 9688F4107B655EB73 E26DF5B7A544AF4 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 |
Внешний доступ к установленному ПО отсутствует. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты «высокий» по рекомендации Р 50.2.077-2014.
Анализаторы формируют полный цветовой телевизионный сигнал и звуковые сигналы с параметрами, указанными в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| 1 Уровни формируемых сигналов, мВ - уровень белого; - уровень гашения; - уровень синхроимпульса | 700 ± 3 0 ± 3 минус 300 ± 3 |
| 2 Частоты формируемых сигналов, Гц: - сигналы цветовой поднесущей - сигналы синхронизирующих, гасящих импульсов строк | 4437500±10 15625 ± 0,5 |
| 3 Неравномерность АЧХ модуля формирования испытательных ТВ сигналов, % | ± 1 |
| 4 Неравномерность характеристики группового времени запаздывания (ГВЗ) модуля формирования испытательных ТВ сигналов, нс: на частотах 4 и 5 МГц на остальных частотах | ± 3 ± 5 |
| 5 Нелинейные искажения испытательных ТВ сигналов, % | 0,25 |
| 6 Номинальный уровень формируемых синусоидальных сигналов в диапазоне частот от 30 до 15000 Гц, мВ эфф. | 775 ± 5 |
| 7 Частота формируемого синусоидального сигнала, Гц | 1000 ± 5 |
| 8 Неравномерность АЧХ модуля формирования звуковых сигналов, % | ± 1 |
| 9 Коэффициент гармоник модуля формирования звуковых сигналов, %, не более: на частотах до 7 кГц на частотах выше 7 кГц | 0,1 0,15 |
| Примечание. П.п. 1.5 не используются для модификации РАП/УКВ. | |
Анализаторы обеспечивают измерение параметров ТВ сигналов изображения и характеристик трактов передачи видеосигналов в соответствии с таблицей 4.
Таблица 4
| Наименование характеристики | Значение характеристики |
| 1 Неравномерность сквозной АЧХ видеотракта, % | ± 0,5 |
| 2 Неравномерность сквозной характеристики ГВЗ видеотракта, нс | ± 5 |
| 3 Нелинейность амплитудной характеристики видеотракта в режиме измерения параметров ТВ сигналов, %, не более | 0,25 |
| 4 Неравномерность АЧХ в режиме демодуляции ТВ радиосигнала в диапазоне частот от 45 до 890 МГц, дБ, не более | ± 0,2 |
| 5 Неравномерность АЧХ в режиме демодуляции ЧМ радиосигнала в диа6азоне частот от 65,9 до 74,0 МГц и от 87,5 до 108,0 МГц, % | ± 0,2 |
| 6 Пределы допускаемой абсолютной погрешности измерения девиации ЧМ радиосигнала, кГц | ± 0,5 |
| 7 Пределы допускаемой погрешности измерения коэффициента модуляции ТВ радиосигнала, % | ± 0,5 |
Примечание. П.п. 1.4 и п.7 не используются для модификации РАП/УКВ.
Масса БВЧ анализаторов, кг, не более 6
Г абаритные размеры (длина х ширина х высота) БВЧ анализаторов, мм:
- модификация РАП/ТВ/УКВ 418*362*200
- модификация РАП/УКВ 310*265*110 Питание анализаторов от сети переменного тока с напряжением (220 ± 22) В и частотой (50,0 ± 0,5) Гц. Потребляемая мощность, модификация РАП/ТВ/УКВ, не более 45 В А, модификация РАП/УКВ, не более 25 В-А
Рабочие условия применения 2 группа ГОСТ 22261
Продолжительность непрерывной работы 24 ч/сут
Анализаторы поставляются в комплекте, указанном в таблице 5.
Таблица 5 - Комплект поставки
| Наименование | Обозначение | Количество | Примечание | |
| РАП/ТВ/ УКВ | РАП/ УКВ | |||
| БВЧ РАП/ТВ/УКВ | Y0501.00.000 | 1 | - | ПК - по отдельному заказу |
| БВЧ РАП/УКВ | РВДИ 467766.001-01 | - | 1 | |
| Кабель питания | 1 | 1 | Стандартный | |
| USB кабель | 1 | 1 | Стандартный, A-B | |
| Разъем NEUTRIC | NC3FX | 1 | 1 | |
| Разъем NEUTRIC | NC3MX | 2 | ||
Программное обеспечение | 6684-119-21477812-2014ПО | 1 | 1 | Компакт-диск |
| Методика поверки | 6684-119-21477812-2015МП | 1 | 1 | |
| Руководство по эксплуатации | 6684-119-21477812-2014РЭ | 1 | 1 | |
| РАП/ТВ/УКВ Формуляр | 6684-119-21477812-2014ФО | 1 | - | |
| РАП/УКВ Формуляр | 6684-119-21477812-2014-01ФО | - | 1 | |
осуществляется по документу 6684-119-21477812-2015МП «Анализаторы радиочастотные параметров теле- и радиовещательной аппаратуры РАП. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 18.03.2015 г.
При проведении поверки должны применяться средства измерения, указанные в таблице 6.
Таблица 6
| Наименование | Тип | Требуемый диапазон, основная погрешность |
| Частотомер электронный цифровой | Ч3-63/3 | Диапазон частот 0,1 Гц - 1000 МГц, осн. о погрешность ±1x10 Госреестр 46916-11 |
| Вольтметр переменного тока диодный компенсационный | В3-49 | Диапазон уровней 10 мВ - 100 В, Диапазон частот 20 Гц - 1 ГГц Госреестр 5477-76 |
| Измеритель нелинейных искажений автоматический | С6-11 | Диапазон частот 20 Гц - 199 КГц, осн. погрешность ±0,03 % Госреестр 9081-83 |
| Мультиметр | 3458A | Диапазон уровней 0,1 - 10 В пост. Осн. погрешность ±0,15 %, диапазон частот 10 - 500 кГц, основная погрешность ±1 % Госреестр 25900-03 |
| Генератор сигналов высокочастотный | Г4-176 | Диапазон частот, МГц: 0,1-1020; Осн. погрешность ±1,5 x 10-5 Вых. уровень ТВ от 0,032 до 1 В, осн. погрешность ±1 дБ. Госреестр 20534-00 |
| Комплекс измерительный телевизионный | КИ-ТВМ-Э | Формирование и измерение параметров измерительных сигналов (ИС) в соответствии с ГОСТ 7845-82 и ГОСТ 18471-93 Госреестр 59899-15 |
| Измерители модуляции вычислительные | СК3-45 | Диапазон частот 0,1 - 1000 МГц, коэф. модуляции 1 - 100 % осн. погрешность 0,1 %, девиация от 0,005 до 300 кГц, осн. погрешность 0,2 кГц. Госреестр 9331-94 |
Анализаторы радиочастотные параметров теле- и радиовещательной аппаратуры РАП. Руководство по эксплуатации. 6684-119-21477812-2014РЭ
Нормативные документы, устанавливающие требования к анализаторам радиочастотным параметров теле- и радиовещательной аппаратуры РАП
ГОСТ 7845-92. Система вещательного телевидения. Основные параметры. Методы измерений.
ГОСТ 18471-83. Тракт передачи изображения вещательного телевидения. Звенья тракта и измерительные сигналы.
ГОСТ 20532-83 Радиопередатчики телевизионные I-V диапазонов. Основные параметры. Технические требования и методы измерений.
ГОСТ Р 50890 - 96 Передатчики телевизионные маломощные. Основные параметры, технические требования и методы измерений.
ГОСТ Р 51107-97 Системы стереофонического радиовещания. Основные параметры. Методы измерений.
ГОСТ 11515-91 Каналы и тракты звукового вещания. Основные параметры качества. Методы измерений.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
