Системы измерений длительности соединений CUCP, 61383-15

Назначение

Системы измерений длительности соединений CUCP, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями семейства CUCP, версия ПО: v1.1, предназначенного для использования на сети связи общего пользования в качестве: учрежденческо-производственной автоматической телефонной станции, городской АТС, производства ООО «Си Ти Ай».

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).

На рисунке 2 изображено место блокировки кассетного модуля исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

Общий вид оборудования и схема пломбировки от несанкционированного доступа, представлены на рисунках 1 и 2.

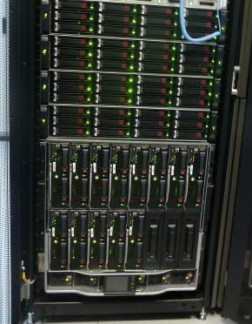

Рисунок 1 - Общий вид оборудования    Рисунок 2 - Место блокировки кассетного

с открытой дверью    модуля (выделено)

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии v1.1, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

-    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с ± 1 с;

-    вероятность неправильного тарифицирования телефонного соединения, не более 0,0001.

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

-    методика поверки на СИД^

-    СИДС в составе комплекса оборудования;

-    руководство по эксплуатации 5295-002-58733635-2015РЭ систем измерений длительности соединений CUCP.

Поверка

осуществляется по документу 5295-002-58733635-2015 МП «Системы измерений длительности соединений CUCP. Методика поверки», утвержденному ФГУП ЦНИИС 26 июня 2015 г. Основное средство поверки:

-    формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с

Сведения о методах измерений

Системы измерений длительности соединений CUCP. Руководство по эксплуатации 5295-002-58733635-2015РЭ.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений CUCP

1.    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2.    Техническая и эксплуатационная документация ООО «Си Ти Ай».
