Государственный реестр средств измерений

Системы измерений передачи данных CISCO ASR 5000, CISCO ASR 5500, 61384-15

61384-15
Системы измерений передачи данных CISCO ASR 5000, CISCO ASR 5500 предназначены для измерений количества информации (передачи данных) с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Карточка СИ
Номер в госреестре 61384-15
Наименование СИ Системы измерений передачи данных
Обозначение типа СИ CISCO ASR 5000, CISCO ASR 5500
Изготовитель "Cisco Systems, Inc.", США
Год регистрации 2015
Срок свидетельства 19.08.2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Системы измерений передачи данных CISCO ASR 5000, CISCO ASR 5500 предназначены для измерений количества информации (передачи данных) с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание

Системы измерений передачи данных (далее - СИПД) CISCO ASR 5000, CISCO ASR 5500 являются функциональными системами, входящими в состав оборудования CISCO ASR 5000, CISCO ASR 5500 производства фирмы Cisco Systems, Inc., США, версии ПО Release 15, 16, 17, выполняющего функции оборудования коммутации сетей подвижной радиотелефонной связи реализующего следующие функции: измерение длительности сеанса передачи данных измерение количества информации; сбор, сортировка, запись, хранение учетной информации; анализ запросов и сортировка по категориям сервисов, статистическая обработка данных о сервисах, длительности сеансов и количестве информации; передача учетной информации в автоматическую систему расчетов и на внешний носитель.

Принцип действия СИПД основан на регистрации IP-адреса абонента и данных измерении длительности сеанса передачи данных и количества переданной информации.

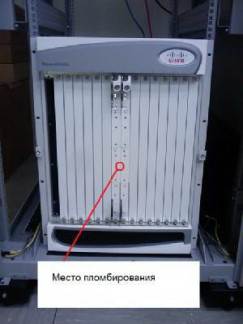

СИПД является ASR 5000, CISCO ASR 5500 , который размещается в защищенном от несанкционированного доступа шкафу, и на который наносится наклейка со знаком утверждения типа. Пломбировка функциональной части комплекса оборудования CISCO невозможна, шкаф по условиям эксплуатации должен быть доступен обслуживающему персоналу.

Программное обеспечение

Программное обеспечение (ПО) «CISCO ASR 5000 StarOS» оборудования CISCO ASR 5000, CISCO ASR 5500 не содержит выделенной части ПО для СИПД.

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CISCO ASR 5000 StarOS

Номер версии

(идентификационный номер) ПО

CISCO ASR 5000 StarOS 15, CISCO ASR 5000 StarOS 16, CISCO ASR 5000 StarOS 17

Цифровые идентификаторы ПО

отсутствуют

Другие идентификационные данные

отсутствуют

Конструкция оборудования CISCO ASR 5000, CISCO ASR 5500 исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «низкий» по Рекомендации Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2. Таблица 2

Наименование характеристики

Значение

характеристики

Пределы допускаемой абсолютной погрешности измерений длительности сеанса передачи данных, с

± 1

Пределы допускаемой абсолютной погрешности измерений количества информации (К), байт:

-    при К <= 100 Кб

-    при К > 100 Кб

100 0,001 x К

Вероятность неправильного представления исходных данных для тарификации, не более

0,0001

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от 15 до 35 от 45 до 75 от 86 до 106

Требования к таким характеристикам, как габаритные размеры, масса, напряжение питания и потребляемая мощность отсутствуют, так как СИПД CISCO ASR 5000, CISCO ASR 5500 является функциональной частью комплекса оборудования CISCO ASR 5000, CISCO ASR 5500.

Знак утверждения типа

наносится в виде наклеек на эксплуатационную документацию и на панель платы в шкафу оборудования CISCO ASR 5000, CISCO ASR 5500.

Комплектность

-    СИПД CISCO ASR 5000, CISCO ASR 5500 в составе комплекса оборудования CISCO ASR 5000, CISCO ASR 5500 производства фирмы Cisco Systems, Inc., США, версии ПО Release 15, 16, 17;

-    эксплуатационная документация изготовителя на оборудование CISCO ASR 5000, CISCO ASR 5500.

Поверка

осуществляется по документу МИ 3454-2014 «Рекомендация. ГСИ. Системы измерения количества информации, передачи данных. Методика поверки».

Основное средство поверки:

- измерители количества информации Вектор-ИКИ» (рег. № 58678-14), пределы допускаемой погрешности измерений длительностей IP-соединений ± 0,2 с; пределы допускаемой абсолютной погрешности формирования, измерений количества информации в IP- соединениях 0 байт.

Сведения о методах измерений

Сведения изложены в эксплуатационной документации изготовителя.

Нормативные и технические документы, устанавливающие требования к системам измерений передачи данных CISCO ASR 5000, CISCO ASR 5500

ГОСТ Р 8.873-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии».

Правила применения оборудования автоматизированных систем управления и мониторинга сетей электросвязи, утвержденные Приказом Минкомсвязи России от 12.01.2009 № 2.

Зарегистрировано поверок 49
Поверителей 1
Актуальность данных 07.11.2024
