Системы измерений длительности соединений MX-ONE, 61387-15

Назначение

Системы измерений длительности соединений MX-ONE, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования MX-ONE, версия ПО ASP 113 01, производства Mitel Sweden AB, Швеция.

Оборудование MX-ONE используется на сети связи в качестве учрежденческо - производственной АТС (УПАТС).

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу: модуль шасси -конструктив шасси - статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа.

Доступ к модулям шасси возможен только после вскрытия защитной двери шкафа.

На рисунке 1 изображено место блокировки модуля шасси исключающего возможность бесконтрольной выемки модулей. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

Общий вид оборудования и место блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

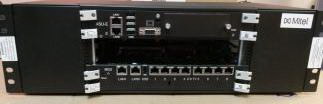

Рисунок 1 - Общий вид оборудования    Рисунок 2 - Общий вид оборудования

с передней панели.    с задней панели.

Место блокировки модуля шасси (выделено)

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии ПО ASP 113 01, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1. Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

-    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

-    вероятность неправильного тарифицирования телефонного соединения, не более 0,0001.

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

-    методика поверки на СИДС;

-    СИДС, в составе комплекса оборудования;

-    руководство по эксплуатации 5295-001-86447710-2015 РЭ системы измерений длительности соединений MX-ONE.

Поверка

осуществляется по документу 5295-001-86447710-2015 МП «Системы измерений длительности соединений MX-ONE Методика поверки», утвержденному ФГУП ЦНИИС 26 мая 2015 г. Основное средство поверки:

формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации 5295-001-86447710-2015 РЭ системы измерений длительности соединений MX-ONE.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений MX-ONE

1.    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2.    Техническая и эксплуатационная документация Mitel Sweden AB.
