Государственный реестр средств измерений

Анализатор общего органического углерода Sievers 500, 61388-15

61388-15
Анализатор общего органического углерода (далее - ООУ) предназначен для измерений массовой доли ООУ в воде высокой чистоты.
Карточка СИ
Номер в госреестре 61388-15
Наименование СИ Анализатор общего органического углерода
Обозначение типа СИ Sievers 500
Изготовитель "GE Analytical Instruments", США
Год регистрации 2015
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализатор общего органического углерода (далее - ООУ) предназначен для измерений массовой доли ООУ в воде высокой чистоты.

Описание

Анализатор ООУ (далее - анализатор) представляет собой настольную автоматизированную систему, предназначенную для измерений массовой доли ООУ в потоке воды высокой чистоты.

Анализатор состоит из входной системы, включающей насос и интегррованную систему отбора проб, реактора для оксидирования, измерительного и жидкостного модулей, электронной системы управления.

Принцип действия анализатора основан на оксидировании органических соединений и образовании диоксида углерода с помощью ультрафиолетового излучения. Содержание диоксида углерода определяется кондуктометрически. При каждом измерении ООУ определяется содержание общего углерода, неорганического углерода, затем содержание ООУ вычисляется как разность содержаний общего и неорганического углерода в пробе.

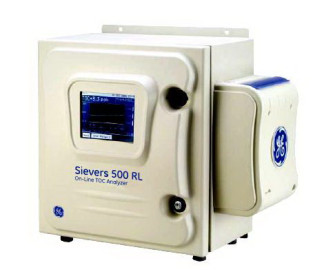

Внешний вид анализатора приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) является специализированным ПО анализатора.

ПО устанавливается производителем и предназначено для управления анализатором в процессе измерений и проведения калибровки. ПО не может быть использовано отдельно от анализатора.

Влияние метрологически значимой части ПО Sievers 500 version 02.00 rev: 039 на метрологические характеристики анализатора не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО анализатора Sievers 500 version 02.00 rev: 039 и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО анализатора Sievers 500 version 02.00 rev: 039 соответствует уровню «Высокий» в соответствии с п. 4.5 рекомендации по метрологии РФ Р 50.2.077-2014 «ГСОЕИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Основные метрологические и технические характеристики анализатора приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

характеристики

Диапазон измерений массовых долей ООУ, массовая доля, млн-1

от 3 10-5 до 2,5

Пределы основной допускаемой относительной погрешности измерений массовой доли ООУ, %

± 7

Относительное среднее квадратическое отклонение результатов измерений массовой доли ООУ в условиях повторяемости, не более, %

3

Напряжение питания от сети переменного тока частотой (50±1) Гц, В

220 ± 10

Потребляемая мощность, Вт, не более

50

Максимальная высота над уровнем моря, м

2300

Г абаритные размеры (длина х ширина х высота), мм

419x483x274

Масса анализатора, кг, не более

16,2

Рабочий диапазон температуры окружающей среды, °С

от 10 до 40

Относительная влажность воздуха, %, не более

95

Знак утверждения типа

наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки включает:

-    анализатор - 1 шт.;

-    комплект эксплуатационной документации (Анализатор общего органического углерода Sievers 500. Руководство по эксплуатации) - 1 комплект;

-    одиночный комплект ЗИП.

Поверка

осуществляется по документу МП 61388-15 «Инструкция. Анализатор общего органического углерода Sievers 500. Методика поверки», утвержденному руководителем ГЦИ СИ АО «НИЦПВ» 01.06.2015 г.

Основные средства поверки:

-    ГСО 221681 - реактив калия фталевокислого кислого;

-    вода для лабораторного анализа степени чистоты 1 по ГОСТ Р 55501-2005;

-    весы специального класса точности по ГОСТ Р 53228-2008 с ценой деления 0,1 мг и максимальной нагрузкой 50 г;

-    колбы с одной отметкой 2-го класса точности по ГОСТ 1770-74;

-    пипетки с одной отметкой 2-го класса точности по ГОСТ 29169-91.

Сведения о методах измерений

Анализатор общего органического углерода Sievers 500. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализатору общего органического углерода Sievers 500

Анализатор общего органического углерода Sievers 500. Руководство по эксплуатации.
