| Номер в госреестре | 61391-15 |
| Наименование СИ | Калибраторы-измерители напряжения и силы тока модульные |
| Обозначение типа СИ | NI PXIe-4138, NI PXIe-4139 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы-измерители напряжения и силы тока модульные NI PXIe-4138, NI PXIe-4139 (далее - калибраторы) предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Принцип действия основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналогоцифровом преобразовании напряжения или силы тока в цифровой код. Выходные схемы умощнения с обратной связью обеспечивают стабилизацию напряжения или силы тока в нагрузке при изменении ее сопротивления. Имеется возможность измерения сопротивления нагрузки в режиме источника тока или источника напряжения, в модели NI PXIe-4139 реализован дополнительно режим воспроизведения выходного сопротивления.
У правление режимами работы производится с виртуальной панели либо дистанционно по шине PXI Express. Калибраторы устанавливаются в слот шасси PXI Express, их общий вид показан на рисунке 1.
место размещения знака утверждения типа СИ и знака поверки

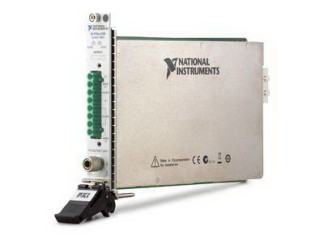

место пломбирования Рисунок 1 - Общий вид калибраторов
Программное обеспечение (драйвер) устанавливается на внешний контроллер, который находится в шасси PXI или PXIe, и выполняет функции управления режимами работы и отображения значений напряжения и силы тока.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2 Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| идентификационное наименование ПО | NI-DCPower |
| номер версии (идентификационный номер) ПО | 1.9 и выше |
| цифровой идентификатор ПО | - |
| другие идентификационные данные | - |
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| ВОСПРОИЗВЕДЕНИЕ И ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ | ||||||
| Предел диапазона | Разрешение | Параметры абсолютной погрешности Д0 1) | ||||
| b | a | |||||
| NI PXIe-4138 | NI PXIe-4139 | NI PXIe-4138 | NI PXIe-4139 | |||
| 600 мВ | 1 мкВ | 100 нВ | 2-10-4 | 100 мкВ | 50 мкВ | |
| 6 В | 10 мкВ | 1 мкВ | 600 мкВ | 300 мкВ | ||
| 60 В | 100 мкВ | 10 мкВ | 6 мВ | 3 мВ | ||
| ВОСПРОИЗВЕДЕНИЕ И ИЗМЕРЕНИЕ СИЛЫ ТОКА | ||||||
| Предел диапазона | Разрешение | Параметры абсолютной погрешности Д0 1) | ||||
| b | a | |||||
| NI PXIe-4138 | NI PXIe-4139 | NI PXIe-4138 | NI PXIe-4139 | |||
| 1 мкА | 1 пА | 100 фА | 3 • 10-4 | 200 пА | 100 пА | |
| 10 мкА | 10 пА | 1 пА | 1,4 нА | 700 пА | ||
| 100 мкА | 100 пА | 10 пА | 12 нА | 6 нА | ||
| 1 мА | 1 нА | 100 пА | 120 нА | 60 нА | ||
| 10 мА | 10 нА | 1 нА | 1,2 мкА | 600 нА | ||
| 100 мА | 100 нА | 10 нА | 12 мкА | 6 мкА | ||
| 1 А | 1 мкА | 100 нА | 120 мкА | 60 мкА | ||
| 3 А | 10 мкА | 1 мкА | 6-10-4 | 1,8 мА | 900 мкА | |
| 10 а2) | - | - | ||||
| ОБЩИЕ ХА | РАКТЕРИСТИ | КИ | ||||
| максимальная мощность в нагрузке на постоянном токе | 20 Вт | |||||
| амплитуда пульсаций и шумов напряжения в диапазоне частот до 20 МГц, типовое значение, не более | 20 мВ | |||||
| потребляемая мощность от шасси PXIe, не более | 35 Вт | |||||
| Продолжение таблицы 2 | |
| габаритные размеры (высота х глубина х толщина), мм | 130 х 216 х 20 |
| масса, не более | 419 г |
| рабочие условия применения температура окружающей среды относительная влажность воздуха без конденсата | группа 3 ГОСТ 22261-94 от 0 до 55 °С от 10 до 90 % |
| условия хранения и транспортирования | |
| температура окружающей среды | от минус 40 до 70 °С |
| относительная влажность воздуха без конденсата | от 5 до 95 % |
| электромагнитная совместимость | по ГОСТ Р 51522.1-2011 |
| Примечания 1 Пределы допускаемой абсолютной основной погрешности Д0 в интервале температур (23 ± 5) °С определяются формулой Д0 = ± (bx + a), где a - абсолютная аддитивная погрешность; b - относительная мультипликативная погрешность; x - значение воспроизводимой или измеряемой величины. 2 Диапазон 10 А имеется в модели NI PXIe-4139 и доступен в импульсном режиме. Минимальный период импульсов 5 мс, коэффициент заполнения не более 5 %, максимальное напряжение 50 В, максимальная средняя мощность 10 Вт. | |
наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность калибраторов приведена в таблице 3. Таблица 3 - Комплектность
| Наименование и обозначение | Кол-во |
| Калибратор-измеритель напряжения и силы тока модульный NI PXIe-4138 / NI PXIe-4139 | 1 шт. |
| Колодка соединительная National Instruments p/n 156119A-01 | 1 шт. |
| Компакт-диск с дистрибутивом программного обеспечения NI-DCPower и документацией “NI DCPowerSupplies and SMUs Help”, “NI-DCPower Readme” | 1 шт. |
| Документ “NI DC Power Supplies and SMUs Getting Started Guide” | 1 шт. |
| Документ “Read Me First: Safety and Electromagnetic compatibility” | 1 шт. |
| Документ “Maintain Forced-Air Cooling Note to Users” | 1 шт. |
| Принадлежности | по заказу |
| Руководство по эксплуатации (на компакт-диске) | 1 шт. |
| Методика поверки РТ-МП-2495-551-2015 | 1 шт. |
осуществляется по документу РТ-МП-2495-551-2015 «Калибраторы-измерители напряжения и силы тока модульные NI PXIe-4138, NI PXIe-4139. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16.09.2015 г.
Средства поверки:
- мультиметр Agilent 3458A (относительная погрешность измерения постоянного напряжения от 10 мВ до 60 В не более ± 0,004 %; относительная погрешность измерения силы постоянного тока 1; 100; 100 мкА, 1; 10; 100 мА не более 0,0065 %).
- мера электрического сопротивления однозначная МС 3050-М3 0,01 Ом (класс точности
0,005).
Методы измерений изложены в разделах 6 - 8 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к калибраторам-измерителям напряжения и силы тока модульным NI PXIe-4138, NI PXIe-4139
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 - 30 А.
4. ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
