Установки измерительные дебита нефти групповые автоматизированные УИДН-1, 61394-15

Назначение

Установки измерительные дебита нефти групповые автоматизированные УИДН-1 (далее - установки) предназначена для измерений массового расхода и массы сырой нефти, массового расхода и массы сырой нефти без учета воды и объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям.

Описание

Принцип действия установок основан на измерении счетчиками-расходомерами массовыми параметров потока продукции нефтяной скважины. При подаче на вход установки продукции нефтяной скважины (газожидкостной смеси) установка обеспечивает попеременное наполнение сепаратора жидкостью и его опорожнение, при этом расходомеры-счетчики жидкости и газа регистрируют текущее содержание воды в жидкости. Контроллер обрабатывает информацию от средств измерений, индицирует ее на дисплее и выдает информацию на интерфейсный выход согласно протоколу обмена.

Установка состоят из технологического (далее - БТ) и аппаратного (далее - БА) блоков.

БТ представляет собой установленное на сварной раме технологическое оборудование блочного типа в теплоизолированном помещении. БТ предназначен для размещения, укрытия и обеспечения условий для нормальной работы средств измерений (далее - СИ) и установленного в нем технологического оборудования:

-    счетчиков-расходомеров массовых кориолисовых MicroMotion (модификаций CMF, F) (Госреестр № 45115-10) или счетчиков-расходомеров массовых кориолисовых ROTAMASS (Госреестр № 27054-14) или расходомеров массовых Promass (Госреестр № 15201-11);

-    влагомера сырой нефти ВСН-2 (Госреестр № 24604-12) или влагомера сырой нефти ВСН-ПИК-Т (Госреестр № 59365-14) или влагомера сырой нефти ВСН-АТ (Госреестр № 4267809);

-    датчиков давления МС2000 (Госреестр № 17974-11) или датчиков давления Метран-55 (Госреестр № 18375-08) или датчиков давления МС3000 (Госреестр № 29580-10) или датчиков давления Метран-150 (Госреестр № 32854-13);

-    термопреобразователей с унифицированным выходным сигналом Метран-270-Ех (Госреестр № 21968-11) или термопреобразователей с унифицированным выходным сигналом Мет-ран-2700 (Госреестр № 38548-13);

-    сепаратора, служащего для отделения газа от газожидкостной смеси и оснащенного системой автоматического регулирования уровня жидкости, накапливаемой в сепараторе.

-    распределительного устройства - содержащего переключатель скважин многоходовой, запорные органы, трубопроводы, служащего для поочередного подключения одной из нефтяных скважин к сепаратору, а остальных скважин - к выходному коллектору;

-    трубопроводной обвязки, состоящей из измерительных линий жидкости и газа, выходного коллектора, технологической обвязки с переключателем скважин многоходовым;

-    систем вентиляции, отопления, освещения;

-    датчиков пожарной сигнализации и газосигнализатора;

-    коробок клеммных соединительных.

БА представляет собой установленное на сварной раме технологическое оборудование блочного типа в теплоизолированном помещении. БА предназначен для размещения, укрытия и обеспечения условий для нормальной работы устанавливаемого в нем оборудования:

-    системы управления и обработки информации;

-совмещенного с силовым шкафом блока контроля и управления для сбора, обработки информации СИ, архивирования, индикации и передачи информации на верхний уровень, питания и управления системами переключения скважин и регулирования уровня в сепараторе, освещения, отопления, вентиляции;

-    вторичных приборов, установленных в БТ СИ: влагомера, газоанализатора;

-    датчиков пожарной сигнализации, температуры, несанкционированного доступа, др.

-    системы освещения, отопления БА.

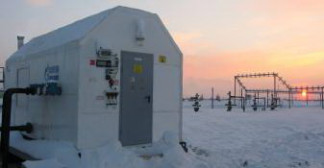

Общий вид установок представлен на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) установок измерительных представляет собой встроенное ПО одного из контроллеров, сведения о которых приведены в таблице 1:

-    Siemens SIMATIC: S7-200, S7-300, S7-1200, S7-1500;

-    Schneider Electric SCADAPack: 32, 312E, 333E, 100, 313E, 337E, 314, 314E, 330/334, 330E/334E, 350/357, 350E/357E, ES;

-    Schneider Electric Modkon: M340, M238, M 258, Premium;

-    Direct Logic: DL205, DL06, DL405;

-    ICP DAS: I-8000;

-    Allen Bradley: CompactLogix, ControlLogix, SLC 500, FlexLogix;

-    Mitsubishi MELSEC: FX, Q, L.

ПО контроллеров обеспечивает выполнение следующих функций:

-    управление технологическим процессом измерений (в соответствии с выбранным методом измерений);

-    переключение измерений между скважинами;

-    отображение результатов измерений и подготовку отчетов;

-    передачу данных измерений в систему диспетчеризации.

ПО контроллера обеспечивает выполнение следующих функций:

-    управление технологическим процессом измерений (в соответствии с выбранным режимом измерений);

-    переключение измерений между скважинами;

-    отображение результатов измерений и подготовку отчетов;

-    передачу данных измерений в систему диспетчеризации заказчика.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические характеристики нормированы с учетом встроенного ПО контроллера. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Таблица 2 - Основные технические характеристики

Таблица 4 - Климатические условия эксплуатации установок.

По взрывоопасной и пожарной опасности установки относятся к помещениям с производствами категории А, блок контроля и управления относится к помещениям с производствами категории Д по ВНТП 01/87/04-84 и НПБ105-2003.

Класс взрывоопасной зоны в помещении блока технологического В-[а по классификации «Правил устройства электроустановок» (ПУЭ).

Категория и группа взрывоопасной смеси ПА-Т3 по ГОСТ Р 51330.5-99.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации установок типографским способом, на таблички блока технологического, блока контроля и управления - методом аппликации или шелкографией.

Комплектность

1. Установка измерительная автоматизированная дебита нефти УИДН-1:    1

блок технологический, блок аппаратурный.

2.    Установки измерительные автоматизированные дебита нефти УИДН-1. Руководство по эксплуатации.

3.    Установки измерительные автоматизированные дебита нефти УИДН-1. Паспорт.

1

1

4.    МП 0240-9-2014 Инструкция. ГСИ. Установки измерительные автоматизированные УИДН-1. Методика поверки.

1

5.    Комплект эксплуатационной документации на составные части установки

1

1

6.    Комплект монтажных частей

7.    Комплект запасных частей, инструмента и принадлежностей согласно

1

ведомости ЗИП

Поверка

осуществляется по документу МП 0240-9-2014 «Инструкция. ГСИ. Установки измерительные дебита нефти групповые автоматизированные УИДН-1. Методика поверки», утвержденному ЦИ СИ ФГУП «ВНИИР» от 11 декабря 2014 года.

Сведения о методах измерений

содержатся в документе «ГСИ. Масса сырой нефти, объем нефтяного газа. Методика измерений с помощью установки измерительной дебита нефти групповой автоматизированной УИДН-1», утвержденном ЦИ СИ ФГУП «ВНИИР» от 24 марта 2015 года.

Нормативные и технические документы, устанавливающие требования к установкам измерительным дебита нефти групповым автоматизированным УИДН-1

-    ТУ 3667-016-93968390-2012. Технические условия. Установки измерительные дебита нефти групповые автоматизированные УИДН-1.

-    УИДН-8-40.0000-000 РЭ. Руководство по эксплуатации. Установки измерительные дебита нефти групповые автоматизированные УИДН-1.

-    УИДН-8-40.0000-000 ПС. Паспорт. Установки измерительные дебита нефти групповые автоматизированные УИДН-1.
