Государственный реестр средств измерений

Счетчики электрической энергии переменного тока трехфазные электронные многофункциональные ACE6000, 61397-15

61397-15
Счетчики электрической энергии переменного тока трехфазные электронные многофункциональные серии АСЕ6000, в дальнейшем - счетчики, предназначены для измерения активной и реактивной энергии в двух направлениях в 3-х и 4-х проводных цепях переменного тока промышленной частоты в многотарифных режимах (по зонам суток) на предприятиях энергетики и промышленности, у коммунальных потребителей. Счетчики имеют коммуникационные интерфейсы и телеметрический выход для использования в составе автоматизирован
Карточка СИ
Номер в госреестре 61397-15
Наименование СИ Счетчики электрической энергии переменного тока трехфазные электронные многофункциональные
Обозначение типа СИ ACE6000
Изготовитель "Itron France", Франция
Год регистрации 2015
Срок свидетельства 01.09.2021
МПИ (интервал между поверками) 16 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики электрической энергии переменного тока трехфазные электронные многофункциональные серии АСЕ6000, в дальнейшем - счетчики, предназначены для измерения активной и реактивной энергии в двух направлениях в 3-х и 4-х проводных цепях переменного тока промышленной частоты в многотарифных режимах (по зонам суток) на предприятиях энергетики и промышленности, у коммунальных потребителей. Счетчики имеют коммуникационные интерфейсы и телеметрический выход для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ). Счетчики могут осуществлять контроль и регистрацию параметров электрической сети, таких как мощность, коэффициент мощности, ток, напряжение, частота.

Описание

Счетчики серии АСЕ6000 представляют собой электронный прибор со специализированными метрологическими микросхемами и встроенными бессердечниковыми измерительными трансформаторами тока (далее - ТТ). Три интегрированных вторичных сигнала от измерительных ТТ счетчика и три сигнала напряжения от резистивных делителей поступают в 6 канальный 16 битовый аналогово-цифровой преобразователь (АЦП), использующий сигма-дельта технологию и обеспечивающий выдачу цифровых сигналов тока и напряжения каждые 0,5 мс. Вычисленные путем перемножения сигналов напряжения и тока значения активной и реактивной мощности и энергии (для реактивной мощности сигналы тока соответствующим образом трансформируются) интегрируются примерно каждую секунду.

На этом этапе счетчик определяет значения активной и реактивной энергии, среднеквадратические значения тока и напряжения. Действующие значения напряжений измеряются каждые 40 мс, при этом фиксируются пониженные и повышенные напряжения и, если длительность любого из этих событий превышает 80 мс, в памяти счетчика сохраняется ’’временная метка” и его длительность. Следующий этап — определение расчетных значений мощности (пофазно и суммарно трехфазных), углов сдвига фаз, коэффициентов мощности и последовательности фаз. Величина реактивной энергии рассчитывается для основной гармоники как и*1*8шф.

Приборы могут работать в режиме измерений как электрической энергии, так и мощности нагрузки. Для измерений мощности нагрузки используется величина энергии, измеренная за определенный отрезок времени. В качестве дополнительных сервисных функций счетчик может осуществлять индикацию параметров трехфазной электрической сети. Трехфазный модуль питания обеспечивает автоматическую настройку на необходимое рабочее напряжение в диапазоне от 3x57,7/100 В до 3 x 240/415 В.

В счетчике имеются кварцевые часы, позволяющие вести учет энергии по зонам суток с разными тарифами. Питание часов осуществляется от измерительных цепей, а в отсутствии внешнего питания, от литиевой батареи, вставляемой в корпус счетчика в отдельный пломбируемый отсек.

Счетчики имеют, коммуникационные интерфейсы (оптические, стандарта МЭК 62056 и электрические RS-232 и RS-485). Приборы обеспечивают обмен данными по стандартным протоколам, включая протоколы DLMS-COSEM.

Конструкция счетчиков предусматривает возможность пломбирования корпуса счетчика после его поверки (защита от несанкционированного изменения его метрологических характеристик), а также предусмотрено отдельное пломбирование крышки клеммной колодки представителем энергосбыта для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

Кодировка варианта исполнения

1

2

3

4

5

6

ACE66

1

C

04

4C

0

АВ

1.    Обозначение варианта исполнения счетчика: 1 = международный

2.    Схема включения, класс точности для активной энергии:

3 - х или 4 - х проводная, через измерительные трансформаторы: В = 0.5S, С = 1.0, прямое включение: D = 1.0

3.    Модуль Ввода/Вывода, коммуникация:

00 = без выводов + RS232; 01 = без выводов + RS485; 04 = 4 вывода + RS232; 05 = 4 вывода + RS485

4.    Исполнение модуля питания:

4С = универсальный (3x57,7/100 В -3 x 240/415 В), 0 = нет батареи, 1 = есть батарея

5.    Батарея для чтения данных без напряжения питания:

0 = нет батареи, 1 = есть батарея

6.    Защита от атаки магнитом (антимагнитный экран, датчик магнита (ДМ)):

АВ = без экрана + ДМ, ВВ = экран + ДМ

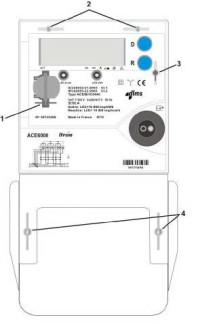

Пломбирование счетчика

Конструкция счетчика не позволяет получить допуск к регулирующему устройству и счетному механизму без нарушения целостности конструкции счетчика и пломб.

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счётчиков указаны в таблице 1.

Таблица 1 - идентификационные данные программного обеспечения счетчиков

Наименование

программного

обеспечения

Идентификационн ое наименование программного обеспечения*

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

FW_ACE6000_ Mark2

ACE661x Internal

2.20a

0x29371D9B

CRC

FW_ACE6000_ Mark2

ACE661x Internal

2.24a

0x566e6aba

CRC

FW_ACE6000_ Mark4

ACE661x Internal

4.00a

0x312627EF

CRC

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет разные контрольные суммы (ACE661x_Internal/ ACE661x_External) и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 2. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - метрологические и технические характеристики счетчиков

Наименование параметра

Обозначение модификаций

счётчик прямого включения

счётчик трансформаторного включения

Класс точности:

- по активной энергии по ГОСТ 31819.21-2012,

1

1

0,5S

ГОСТ 31819.22-2012

- по реактивной энергии по ГОСТ 31819.23-2012

2

2

1

Номинальная частота, Гц,

50

Номинальное напряжение, В

От 3x57,7/100 В до 3x240/415 В, с

автоматической настройкой

Номинальный (базовый) ток, А:

5

1; 5; другое лю-

бое стандартное

значение между

1 и 5

Максимальный ток, А:

100

5

Способ включения

3-х или 4-х проводное включение,

способ включения

программируется

Передаточное число, имп/кВтч, имп/кварч

1000

10000

Потребление по каждой цепи:

-    тока, В-А

-    напряжения, В • А (Вт)

0,1 1,9 (0,7)

Цена единицы разрядов (программируется):

-    младшего, кВтч (кварч)

-    старшего, кВтч (кварч)

1.0,001

9999999999999

Стартовый ток, не хуже, % от 1баз (1ном) При измерении активной энергии

При измерении реактивной энергии

0,4% от 1баз 0,5% от 1баз

0,2%

от

1ном

0,3%

от

1ном

0,1% от

1ном

0,2% от

1ном

Коммуникационные цифровые интерфейсы и телеметрические выходы

•    4 управляющих или импульсных вывода (программируется)

•    интерфейс RS232 или RS-485

•    оптический порт по МЭК 61107

Интервал усреднения мощности для графиков нагрузки программируется**

(1, 2, 3, 5, 10, 12, 15, 20, 30, 60, 1440) минут

Пределы допускаемой основной погрешности часов, не более, с/сут

Пределы допускаемой дополнительной погрешности часов от температуры, не более, с/сут на °С

±0,5

±0,05

Хранение информации при отключении питания, не менее, лет

20

Масса, не более, кг

1,1

Г абаритные размеры, (длина; ширина; высота), не более, мм

Без крышки клеммника С короткой крышкой (опция)

С удлиненной крышкой

238; 152; 68 241; 173; 74 301; 173; 78

Диапазон рабочих температур, °С

от минус 40 до +70

Срок службы литиевой батареи, расположенной в отдельном пломбируемом отсеке, не менее, лет

10

Средний срок службы до капремонта, не менее, лет

30

Средняя наработка до отказа, не менее, час

240 000

Примечания:

Расчет пределов относительной погрешности по средней мощности производится по следующей формуле: 5m = 5е + Dx100% /Р,

где 5е - предел допускаемой относительной погрешности при измерении энергии; Р - измеренная средняя мощность (кВт); D - цена единицы младшего разряда индикатора (кВт).

Индицируемые

параметры

•    Мгновенные, минимальные, максимальные, действующие значения частоты, фазовых напряжений и токов, коэффициента мощности

•    Мониторинг параметров качества напряжения

Измеряемые

параметры

•    Активная, реактивная, полная энергия и мощность в одном или двух направлениях

•    Максимальное число каналов измерений: 10 для энергии и 10 для Мощности

Графики нагрузки

•    Одновременная запись до 16 (2х8) независимых каналов

•    Период интеграции программируется: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 и 1440 минут

•    Глубина хранения информации: в зависимости от числа записываемых каналов и периода интеграции, например 210 суток (8 каналов, 30 мин.)

Тарифные параметры

•    8 тарифных ставок

•    16 моментов переключения в сутки

•    24 суточных графика

•    12 сезонов

•    100 отдельно программируемых дат исключения

•    автоматический переход на летнее/зимнее время

Соответствие

стандартам

МЭК 60687, МЭК 61268, МЭК 61038, МЭК 62046, МЭК 62052, МЭК 62053, МЭК 62054, МЭК 62056, МЭК 61107

Стандарты коммуникационного обмена

МЭК 62056-42, МЭК 62056-46, МЭК 62056-53, МЭК 62056-61, МЭК 62056-62 (DLMS/COSEM)

Знак утверждения типа

наносится на передней панели счетчиков и титульных листах эксплуатационной документации методом офсетной печати.

Комплектность

Комплект поставки счетчиков приведен в таблице 4.

Таблица 4 - комплект поставки счетчиков

Наименование

Количество

Примечание

Счетчики электрической энергии переменного тока трехфазные электронные многофункциональные серии АСЕ6000

1 шт.

Исполнение соответствует заказу

Крышка зажимной коробки

1 шт.

Руководство пользователя

1 экз.

Поставляется на партию

Методика поверки (АСЕ6000-14 МП)

1 экз.

Поставляется по отдельному заказу

Коробка упаковочная

1 шт.

Потребительская тара

По требованию организаций, производящих поверку счетчиков, дополнительно высылается методика поверки. По особому заказу поставляется оптическая головка и программное обес-

печение “AIMS PRO” для подключения внешних компьютеров для дистанционного считывания показаний счетчиков.

Поверка

осуществляется по документу АСЕ6000-14 МП «Счетчики электрической энергии переменного тока трехфазные электронные многофункциональные серии АСЕ6000. Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2015 г.

В перечень основного поверочного оборудования входят:

-    поверочная установка МК 6800 (МК 68001) или аналогичная с эталонным счетчиком класса точности 0,05.

-    универсальная пробойная установка УПУ-10.

Сведения о методах измерений

Методика измерений на счетчики электрической энергии переменного тока трехфазные электронные многофункциональные серии АСЕ6000 приведена в паспорте АСЕ6000-14 ПС).

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии переменного тока трехфазным электронным многофункциональным серии АСЕ6000

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности

1 и 2».

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

МЭК 62056-21 "Измерения электрические. Обмен данными для чтения счетчиков, управления тарифами и нагрузкой. Часть 21. Прямой локальный обмен данными".

МЭК 62056-31 "Измерения электрические. Обмен данными для чтения счетчиков, управления тарифами и нагрузкой. Часть 31. Использование локальных сетей с передачей сигналов по витой паре".

МЭК 62056-61 "Измерения электрические. Обмен данными для чтения счетчиков, управления тарифами и нагрузкой. Часть 61. Система идентификации объектов (OBIS)".
