Трансформаторы тока ТДВ-35, 61409-15

Трансформаторы тока ТДВ-35 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	61409-15
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТДВ-35
Изготовитель	ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург
Год регистрации	2015
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов тока ТДВ-35 основан на явлении электромагнитной индукции переменного тока.

Трансформаторы тока ТДВ-35 изготовлены в период с 1951 г. по 1963 г. (далее - трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.

Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.

Трансформаторы тока встраиваются в масляные выключатели номинальным напряжением 35 кВ.

Общий вид трансформаторов тока ТДВ-35 показан на рисунке 1.

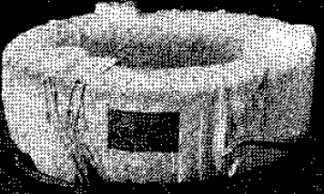

Рисунок 1 - Фотографии общего вида трансформаторов тока ТДВ-35

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока ТДВ-35 приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока ТДВ-35_

Параметр	Значение
1	2	3
Заводской номер	16635-49А, 16635-49В, 16635-49С, 16845-51А, 16845-51В, 16845-51С	16595-А, 16595-В, 16595-С, 19896-А, 19896-В, 19896-С, 17876-А, 17876-В, 17876-С, 16340-А, 16340-В, 16340-С, 19081А, 19081В, 19081С, 14389А, 14389В, 14389С

1	2	3
Номинальный первичный ток 11ном., А	600	300
Номинальный вторичный ток !2ном., А	5	5
Класс точности обмоток для измерения	3,0	3,0
Номинальные вторичные нагрузки обмоток для измерения S^., В-А	30	30
Номинальное напряжение ином., кВ	35	35
Номинальная частота £юм., Гц	50	50
Номинальный коэффициент безопасности приборов, Квном	5	5
Диапазон рабочих температур, °С	от минус 5 до плюс 35	от минус 5 до плюс 35
Максимальная влажность, %	95	95

Знак утверждения типа

наносят на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят:

1. Трансформаторы тока ТДВ-35 (заводские номера: 16635-49А, 16635-49В, 16635-49С, 16845-51А, 16845-51В, 16845-51С, 16595-А, 16595-В, 16595-С, 19896-А, 19896-В, 19896-С, 17876-А, 17876-В, 17876-С, 16340-А, 16340-В, 16340-С, 19081А, 19081В, 19081С, 14389А, 14389В, 14389С) - 24 шт.;

2. Паспорт на трансформаторы тока ТДВ-35 - 24 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

Перечень основных средств, применяемых при поверке, приведен в таблице 2.

Таблица 2

Тип прибора	Основные метрологические характеристики
1	2
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04)	Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.
Прибор сравнения КНТ-03 (Госреестр № 24719-03)	Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-A 2) ). Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-A 2) ).
Примечания: 1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А - значение измеряемой токовой погрешности (%) или угловой погрешности поверяемого трансформатора (...').
