Трансформаторы напряжения DFK-245, 61410-15

Трансформаторы тока ТДУ предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	61410-15
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	DFK-245
Изготовитель	"Electrotecnica Arteche Hermanos S.L.", Испания
Год регистрации	2015
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов тока ТДУ основан на явлении электромагнитной индукции переменного тока.

Трансформаторы тока ТДУ изготовлены в период с 1965 г. по 1972 г. (далее - трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.

Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.

Трансформаторы тока встраиваются в масляные выключатели номинальным напряжением 110 кВ или 220 кВ.

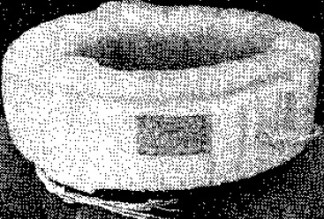

Общий вид трансформаторов тока ТДУ показан на рисунке 1.

Рисунок 1 - Фотографии общего вида трансформаторов тока ТДУ

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока ТДУ приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока

ТДУ_

Параметр	Значение
1	2	3
Тип трансформатора	ТДУ-110	ТДУ-220
Заводской номер	213-А, 213-В, 213-С, 190-А, 190-В, 190-С, 217-А, 217-В, 217-С, 207-А, 207-В, 207-С	65-1, 65-2, 65-3
Номинальный первичный ток 11ном., А	600	750
Номинальный вторичный ток 12ном., А	5	5

1	2	3
Класс точности обмоток для измерения	0,5	0,5
Номинальные вторичные нагрузки обмоток для измерения Бном., В-А	15	30
Номинальное напряжение ином., кВ	110	220
Номинальная частота Гном., Гц	50	50
Номинальный коэффициент безопасности приборов, КБном	5	5
Диапазон рабочих температур, °С	от минус 40 до плюс 40	от минус 40 до плюс 40

Знак утверждения типа

наносят на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят:

1. Трансформаторы тока ТДУ-110 (заводские номера: 213-А, 213-В, 213-С, 190-А, 190-В, 190-С, 217-А, 217-В, 217-С, 207-А, 207-В, 207-С) - 12 шт.;

2. Трансформаторы тока ТДУ-220 (заводские номера: 65-1, 65-2, 65-3) - 3 шт.;

3. Паспорт на трансформаторы тока ТДУ-110 - 12 экз;

4. Паспорт на трансформаторы тока ТДУ-220 - 3 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

Перечень основных средств, применяемых при поверке, приведен в таблице 2.

Таблица 2

Тип прибора	Основные метрологические характеристики
1	2
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04)	Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.
Прибор сравнения КНТ-03 (Госреестр № 24719-03)	Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-A 2) ). Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-A 2) ).
Примечания: 1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А - значение измеряемой токовой погрешности (%) или угловой погрешности поверяемого трансформатора (...').
