Трансформаторы тока ТВС-220-40, 61412-15

Трансформаторы тока ТВС-220-40 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	61412-15
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТВС-220-40
Изготовитель	ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург
Год регистрации	2015
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов тока ТВС-220-40 основан на явлении электромагнитной индукции переменного тока.

Трансформаторы тока ТВС-220-40 изготовлены в период с 1983 г. по 1986 г. (далее -трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.

Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.

Трансформаторы тока встраиваются в масляные выключатели номинальным напряжением 220 кВ.

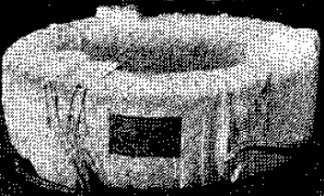

Общий вид трансформаторов тока ТВС-220-40 показан на рисунке 1.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока ТВС-220-40 приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока

ТВС-220-40

Параметр	Значение
Заводской номер	146-1, 146-2, 146-3, 145-1, 145-2, 145-3, 2248, 2244, 2247, 2272, 2893, 2241	141-А, 141-В, 141-С, 88-А, 88-В, 88-С, 97-1, 97-2, 97-3
Номинальный первичный ток 11ном., А	1000	1000
Номинальный вторичный ток 12ном., А	5	5
Класс точности обмоток для измерения	0,5	0,5
Номинальные вторичные нагрузки обмоток для измерения Бном., В-А	20	30

Параметр	Значение
Номинальное напряжение ином., кВ	220	220
Номинальная частота £юм., Гц	50	50
Номинальный коэффициент безопасности приборов, КБном	5	5
Внутренний диаметр, мм	550	550
Внешний диаметр, мм	840	840
Высота, мм	223	223
Масса, не более, кг	157	157
Климатическое исполнение по ГОСТ 15150-69	У2	У2

Знак утверждения типа

наносят на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят:

1. Трансформаторы тока ТВС-220-40 (заводские номера: 146-1, 146-2, 146-3, 145-1, 145

2, 145-3, 141-А, 141-В, 141-С, 88-А, 88-В, 88-С, 97-1, 97-2, 97-3, 2248, 2244, 2247, 2272, 2893, 2241) - 21 шт.;

2. Паспорт на трансформаторы тока ТВС-220-40 - 21 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

Перечень основных средств, применяемых при поверке, приведен в таблице 2.

Таблица 2 - Перечень основных средств, применяемых при поверке

Тип прибора	Основные метрологические характеристики
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04)	Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.
Прибор сравнения КНТ-03 (Госреестр № 24719-03)	Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-A 2) ). Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-A 2) ).
Примечания: 1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А - значение измеряемой токовой погрешности (%) или угловой погрешности поверяемого трансформатора (...').
