Флюксметры электронные EF 14, 61413-15

Назначение

Флюксметры электронные EF 14 (далее - флюксметры) предназначены для измерения магнитного потока, создаваемого постоянным током или переменным током частотой от 30 до 10 000 Гц.

Описание

Принцип работы флюксметра основан на регистрации ЭДС в контуре (измерительной катушке) при изменении в нем магнитного потока и преобразовании ее аппаратно и алгоритмически в величину магнитного потока. Поэтому для работы к флюксметру должна быть подключена измерительная катушка.

Конструктивно флюксметр выполнен в виде единого электронного блока, фронтальная клавиатура и большой LCD дисплей обеспечивает легкое управление флюксметром и считывание данных. Буквенно-цифровой дисплей упрощает работу пользователя при помощи текстовых подсказок.

Флюксметр имеет точный электронный интегратор постоянного и переменного тока с высокой чувствительностью и низким уровнем дрейфа.

Флюксметр может подключаться к компьютеру через интерфейс RS 232 и др.

Индикация результата измерения возможна по выбору пользователя в веберах (Wb), вольт-секундах (Vs) и др. Необходимый префикс к единицам измерения присваивается автоматически, в зависимости от диапазона и константы катушки: G (109), M (106), k (103), m (10-3), ц (10-6), n (10-9), p (10-12) или может быть выбран в ручную.

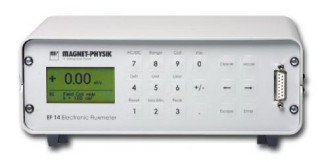

Внешний вид флюксметра приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) предназначено для полного управления флюксмет-ром начиная с настройки контрастности дисплея, показа информации о приборе (тип, серийный номер, номер ПО), управления режимами работы и до получения результатов измерения и их передачи на внешнее устройство через порт RS232.

ПО флюксметра - встроенное, загружается при изготовлении флюксметров изготовителем. В процессе эксплуатации изменение ПО исключено.

Идентификационные данные (признаки) программного обеспечения (ПО):

Уровень защиты ПО флюксметра от непреднамеренных и преднамеренных измене

ний соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства (инструкции) по эксплуатации на флюксметр в левой верхней части листа и на переднюю поверхность корпуса флюксметра методом наклейки, типографским или иным способом.

Комплектность

Поверка

осуществляется по МП 03-261-2015 «ГСИ. Флюксметры электронные EF 14. Методика поверки», утвержденной 07 мая 2015 года ГЦИ СИ «ФГУП «УНИИМ».

Основные средства поверки:

-    катушки взаимной индуктивности (КВИ) М=(0,01 - 0,0001) Гн, погрешность КФ* ± 0,11 %;

-    вольтметр постоянного напряжения, диапазон (0,1 - 5) В, погрешность ± 0,2 %;

-    вольтметр средних значений, диапазон (0,1 - 5) В, погрешность в диапазоне частот (30 - 10 000) Гц ± 1,5 %;

-    катушки электрического сопротивления Р321, (0,1 - 1) Ом, КТ 0,01;

-    секундомер механический, диапазон измерений (0 - 60) с, (0 - 60) мин, КТ 2;

-    генератор сигналов низкочастотный, (30 - 10 000) Гц, (0,2 - 2 500) мВ;

-    источник напряжения и тока стабилизированный, (0 - 30) В, (0 - 3,5) А.

* КФ - постоянная по магнитному потоку, Вб/А.

Сведения о методах измерений

Методика измерений представлена в документе «Руководство по эксплуатации. Флюксметр электронный EF 14».

Нормативные и технические документы, устанавливающие требования к флюксметрам электронным EF 14

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.
